便携自锁式盒尺钢卷尺外观结构建模

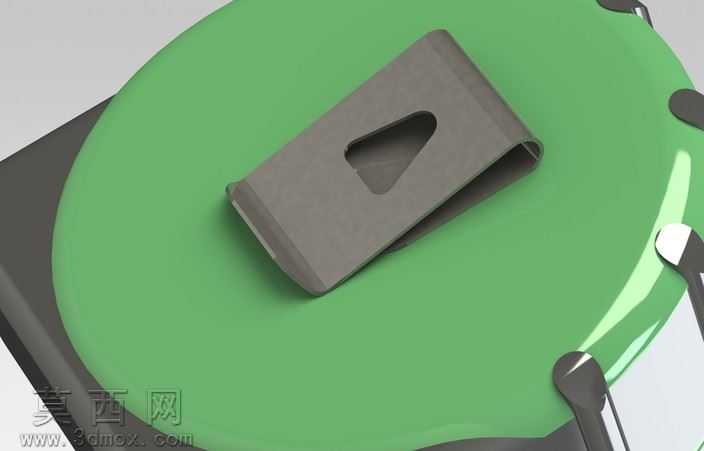

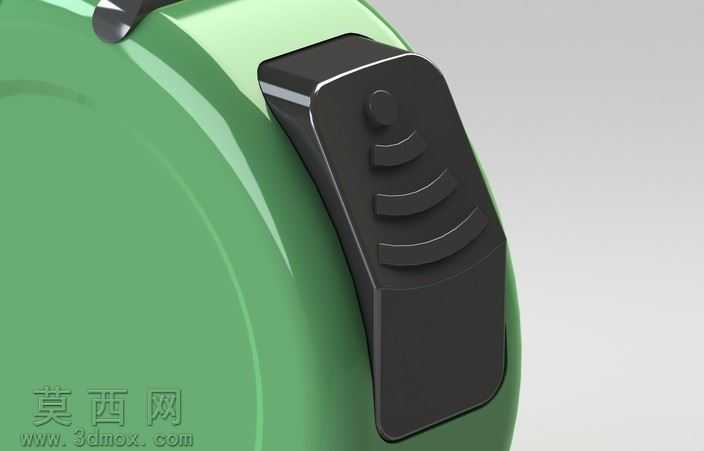

本次建模围绕日常通用的便携自锁式钢卷尺展开，采用SolidWorks完成全参数化三维建模，整体还原了市售常规5米款卷尺的完整结构与外观细节。建模过程首先从整体轮廓入手，先绘制卷尺外壳的主体草绘，通过拉伸、倒圆角等基础特征构建出符合人体工学握持弧度的壳体基础形态，壳体边缘做了多段连续圆角处理，还原真实产品握持时的圆润触感，避免生硬棱角带来的违和感。外壳部分拆分了主壳体、防滑按键区、金属别扣三个独立部件，其中防滑制动按键采用凸起的阶梯式结构，表面添加了细密的防滑纹理特征，还原真实按键的阻尼触感设计；背部的金属别扣通过钣金特征建模，还原薄金属片的弯折弧度与安装卡位结构，别扣与壳体的装配间隙严格按照真实产品的装配公差设置，保证结构逻辑合理。尺带部分采用柔性装配思路，还原尺带收卷在壳体内的卷曲形态，拉出的尺带端头做了金属挂钩的细节建模，挂钩的铆钉固定位、滑动间隙都做了还原，金属挂钩的弯折角度符合真实卷尺端头的活动结构，能够模拟尺钩随测量面贴合滑动的实际使用状态。材质渲染阶段，壳体主体采用哑光工程塑料材质，调配出饱和度适中的绿色漆面效果，添加细微的颗粒质感还原塑料外壳的磨砂触感，按键区域采用深灰色软胶材质，调整材质粗糙度模拟软胶的防滑哑光质感，金属别扣与尺钩采用拉丝不锈钢材质，添加细微的金属划痕与反射效果，还原五金件的真实金属质感；尺带表面做了亮面金属涂层效果，模拟钢卷尺尺带的光滑漆面。整体场景采用影棚级柔光渲染，在模型下方添加柔和的地面反射效果，突出产品的立体感与材质层次，建模过程中所有部件都保留了参数化特征，可根据需求调整壳体尺寸、尺带长度、配色方案，能够用于五金产品外观展示、结构教学演示、产品改良设计等多种场景，完整还原了日常便携卷尺的结构逻辑与外观特征，每个装配部件都符合真实产品的生产装配逻辑，不存在结构干涉问题。
