自行车通风散热盘式制动器结构设计

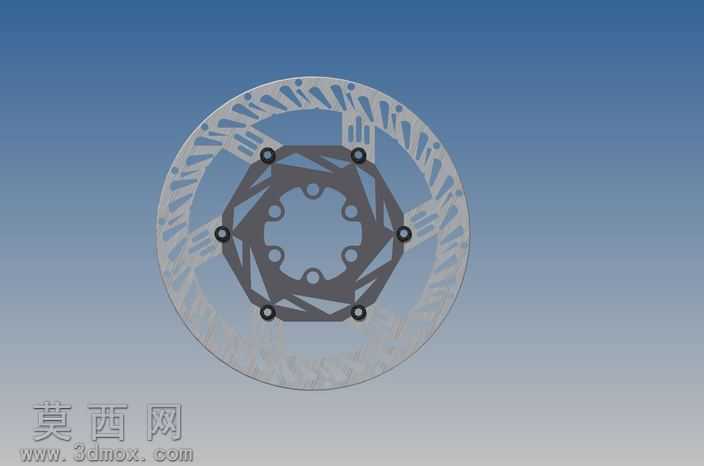

本作品为自行车盘式制动器的三维结构设计，采用Autodesk Inventor完成全参数化建模，整体围绕骑行制动场景的散热需求、制动稳定性需求展开设计。建模过程中首先完成制动盘基体的轮廓绘制，采用环形镂空的辐条式结构设计，在保证制动盘整体结构强度的前提下，尽可能削减非摩擦区域的材料占比，既降低了部件整体重量，也为制动过程中产生的热量预留了充足的空气流通通道，避免长距离下坡连续制动时热量堆积导致的制动效能衰减。中心安装法兰区域采用多边形对称结构，均匀分布六处螺栓安装孔位，可与自行车花鼓实现精准对位安装，孔位周边做了加厚凸台处理，分散螺栓紧固时的应力，避免安装位置出现应力开裂问题。摩擦区域采用内外双层结构设计，外层摩擦环预留均匀的散热切槽，内层连接支架采用多辐条镂空的多边形结构，通过六处连接点位与外层摩擦环刚性连接，连接点位处做了圆弧过渡处理，消除结构应力集中点。材质配置上，摩擦环区域赋予耐磨铸铁材质属性，还原金属磨砂的粗糙表面质感，内层连接支架赋予轻量化铝合金材质，做阳极氧化深色质感处理，安装螺栓赋予不锈钢金属材质，各部件材质区分清晰，渲染阶段采用渐变蓝灰色背景，搭配柔和的环境漫反射光照，清晰呈现部件的镂空结构与层次关系，同时避免过强反光遮挡结构细节。设计过程中反复核对各部件的装配间隙，确保制动盘安装后与夹器的对位精度，所有镂空结构的边缘均做倒角处理，避免加工过程中出现锐边，同时也减少制动过程中空气穿过镂空区域产生的风噪，整体结构兼顾轻量化、散热性能与结构强度，适配山地车、公路车等多类自行车的制动升级需求，可直接用于结构验证、加工生产参考或相关教学演示场景。
