双低音单元车载改装音箱结构设计

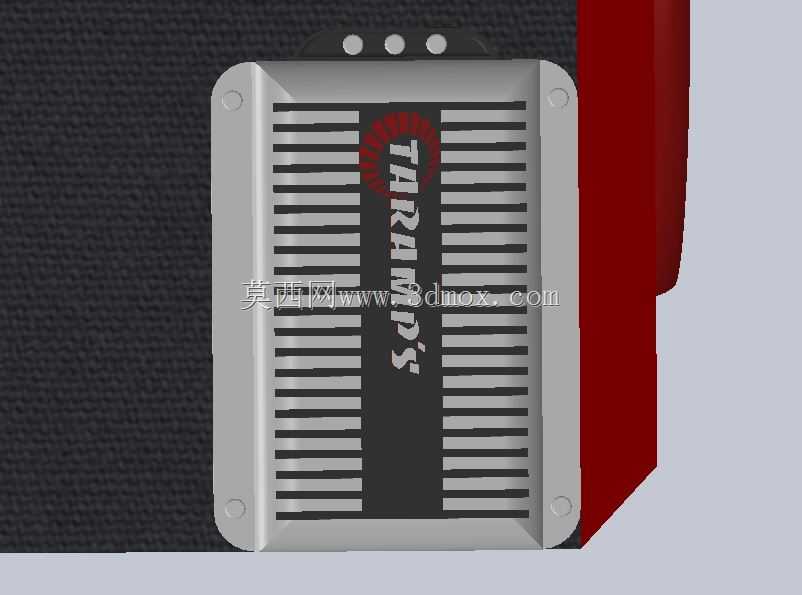

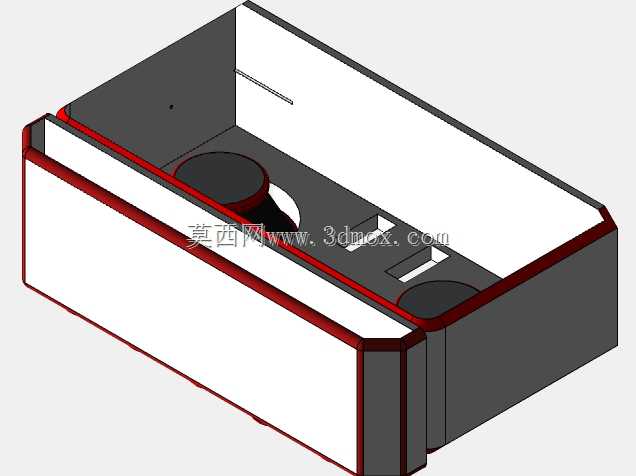

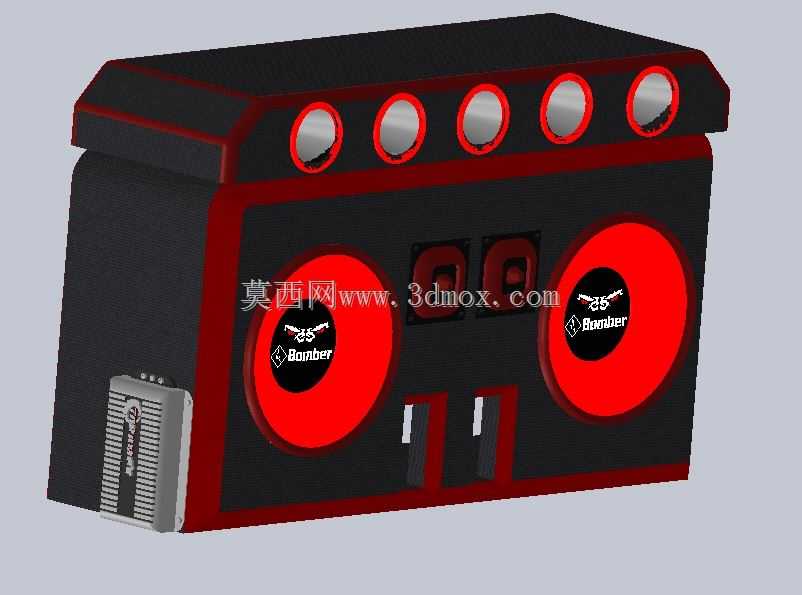

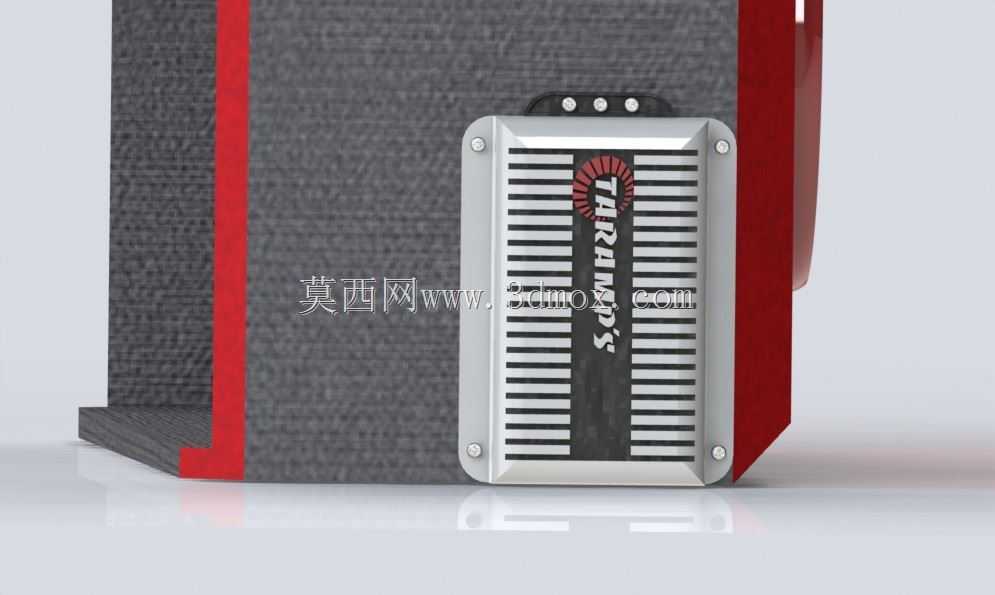

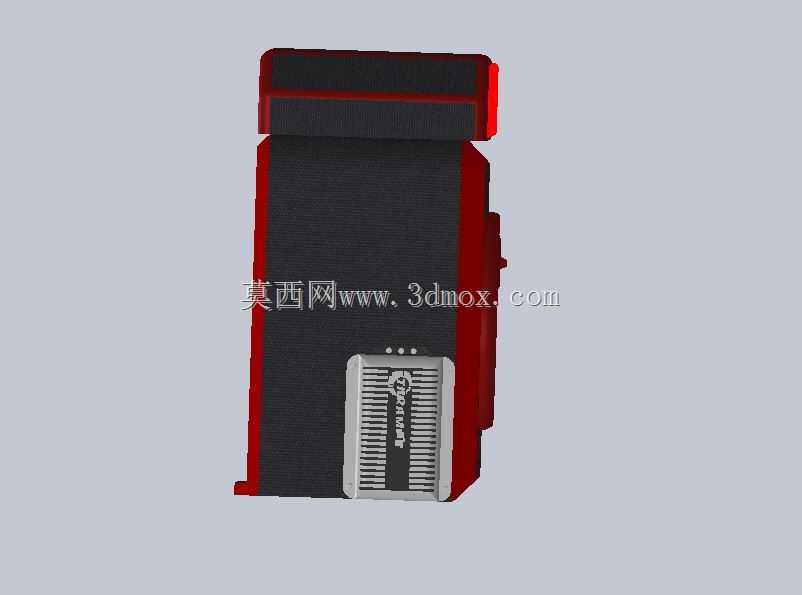

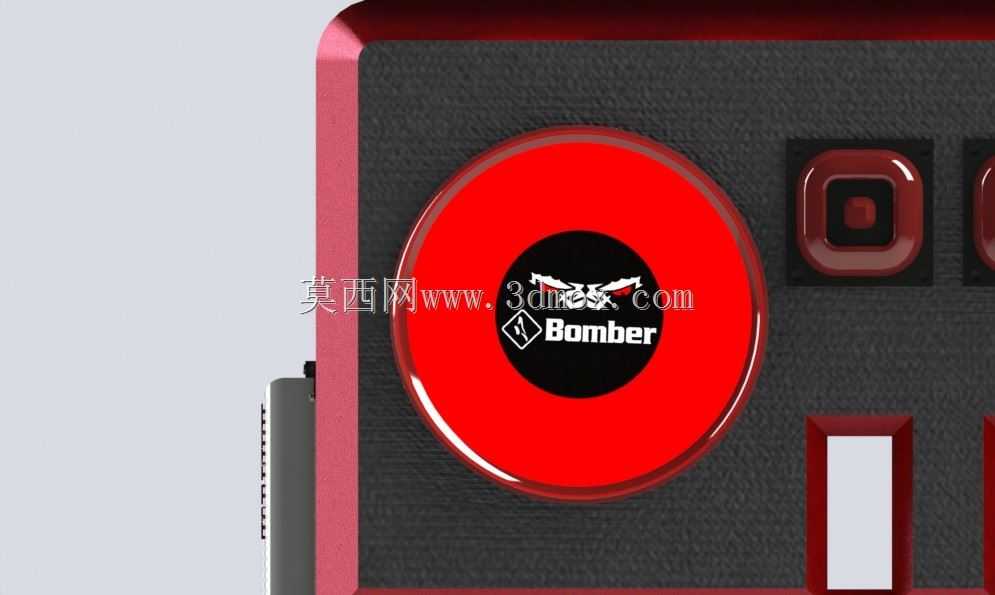

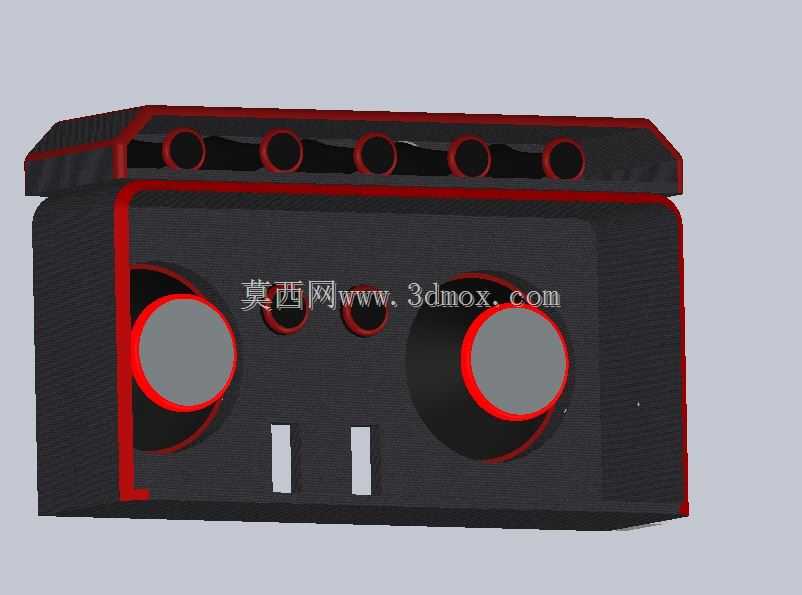

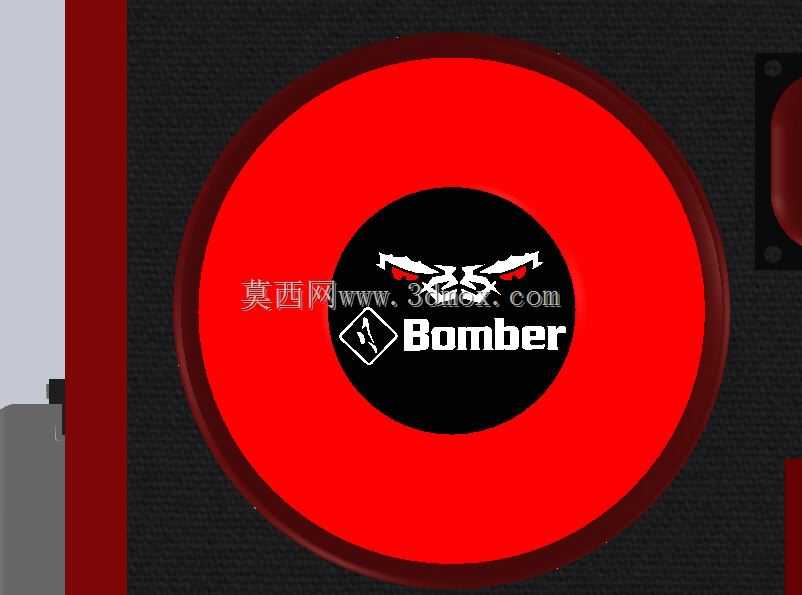

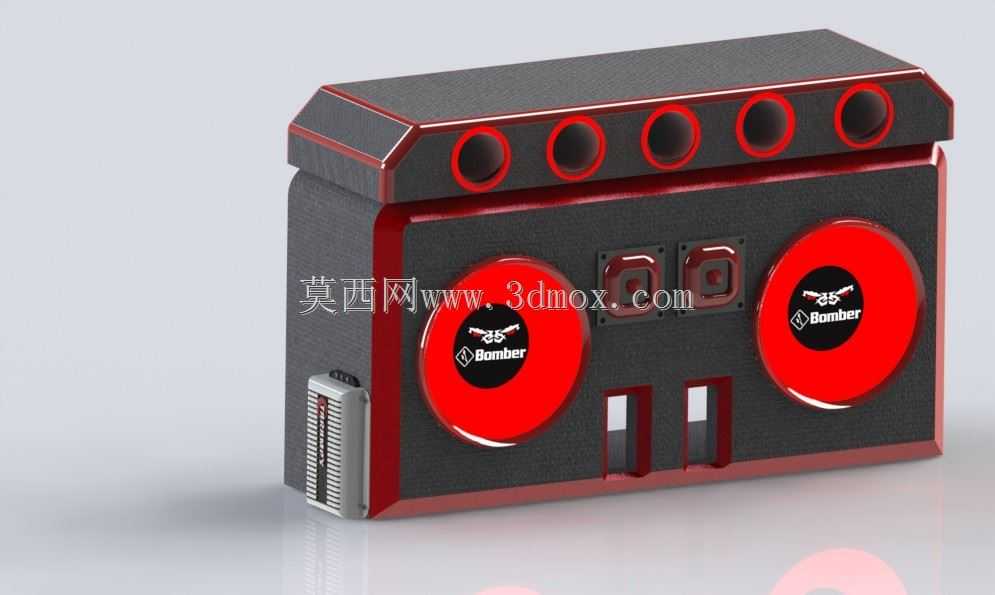

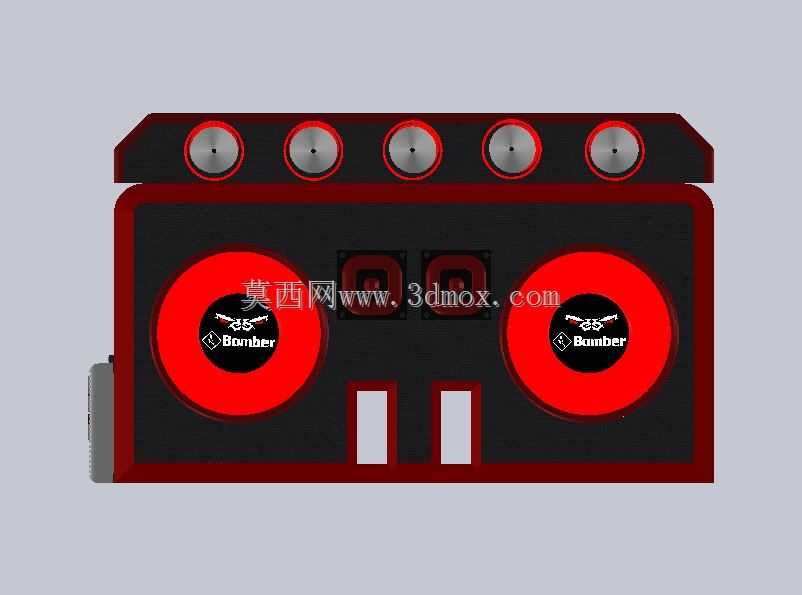

该音箱结构主要面向车载音频改装场景设计，适配乘用车后备箱安装空间，整体采用卧式长方体布局，箱体边缘做斜切收边处理，可在有限安装空间内最大化利用内部容积，同时避免安装过程中与车身钣金、内饰护板产生干涉。箱体正面设置两个大尺寸低音扬声器安装位，上方排布五个高音号角单元，中部预留功放模块安装槽位，侧面集成接线端子与散热格栅，可直接完成高低音单元与功放模块的集成装配，无需额外外置功放固定结构。设计过程中优先考虑声学腔体的密封性要求，箱体板材拼接处预留密封胶槽，单元安装位设置环形压紧台阶，可通过压圈配合密封垫实现扬声器与箱体的紧密贴合，减少声短路对低频表现的影响。箱体正面的红色装饰边框采用嵌入式安装结构，与箱体主体通过卡扣配合定位，既提升外观辨识度，也可在单元检修时快速拆卸，无需拆解整个箱体结构。侧面的散热格栅对应内部功放模块的安装位置，格栅开孔采用长条形阵列排布，在保证结构强度的前提下最大化通风面积，满足大功率音频输出时的散热需求。接线端子区域设置独立的走线槽，可将电源线、音频信号线分开排布，减少信号干扰。箱体底部预留四个固定脚座安装位，可通过螺栓直接固定在车辆后备箱的安装支架上，脚座位置设置橡胶减震垫安装槽，可缓冲车辆行驶过程中的振动传递，避免箱体移位或单元松动。高音单元采用等间距排布在箱体上部斜面上，安装角度略微向上倾斜，可让高频声波更好地覆盖驾乘区域，减少座椅、头枕对高频信号的遮挡。两个低音单元采用对称式布局，可让低频声波在车舱内形成更均匀的声场覆盖，减少单侧低音带来的听感偏移。中部的功放安装槽位设置定位凸台，可适配对应尺寸的D类功放模块，槽位周边预留螺丝孔位，安装时直接通过螺丝固定即可，无需额外制作转接支架。箱体内部预留分频器安装空间，可将分频电路板固定在腔体内部的加强筋上，减少外部信号干扰，同时节省外部安装空间。整体结构在建模时充分考虑了加工工艺性，所有板材拼接处均采用直角对接配合定位销，可降低板材切割与组装的难度，适合小批量改装定制加工。
