初代厚版PlayStation2家用游戏主机结构

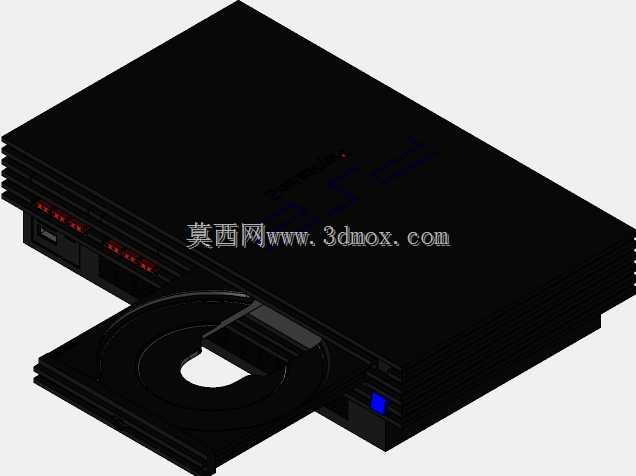

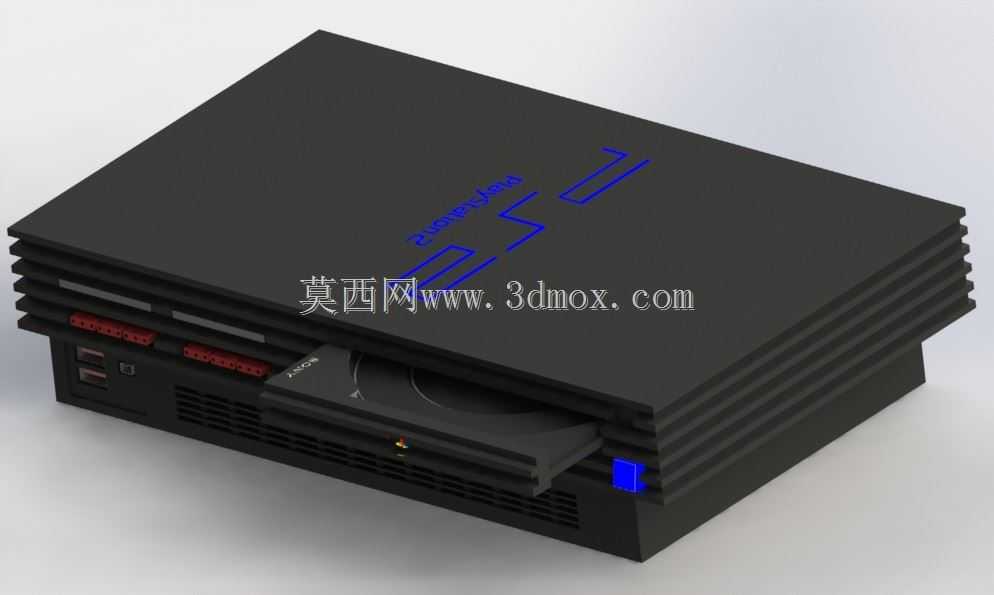

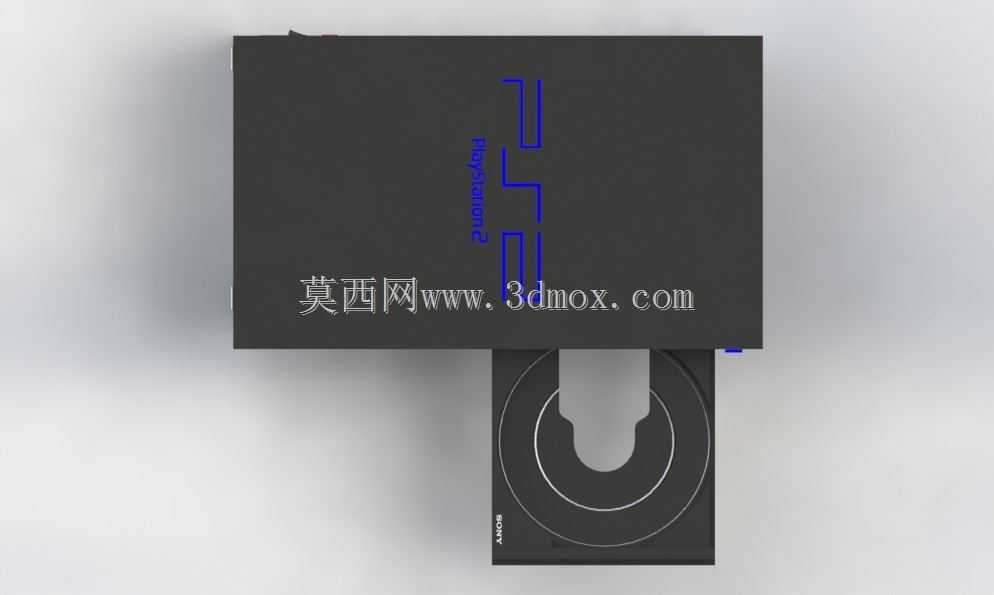

这款厚版家用游戏主机的三维结构还原，首先从实际使用场景出发，覆盖了客厅娱乐场景下的桌面摆放、影音设备柜堆叠安装的边界适配需求，建模阶段优先确认了整机的外形轮廓尺寸，确保主机平放时的底部支撑脚位置、顶面堆叠其他影音设备的承重平面平整度都符合实际产品的物理特性，避免出现安装干涉、摆放不稳的结构问题。从设备实际用途来看，该主机作为千禧年前后的主流家庭娱乐终端，结构设计上需要兼顾光盘读取模块的抗震性、机身散热风道的合理性、前置接口的操作便利性，建模过程中完整还原了前置的记忆卡插槽、手柄接口、光驱弹出结构，以及机身侧面的散热格栅排布，每一处格栅的开孔角度、间距都参考了实机的散热流向设计，确保长时间高负载运行时，内部热量可以顺着格栅通道顺利排出，不会出现局部积热导致的硬件故障。在功能特性的还原上，建模时重点处理了光驱仓的滑动配合结构，仓体弹出后的行程距离、仓盖与机身的间隙控制都按照实机装配公差做了对应设置，既保证仓体滑动顺畅无卡滞，也不会出现间隙过大导致的灰尘侵入问题；机身正面的状态指示灯位置、复位按键的凸起高度也做了精准还原，按键的按压行程预留符合实体按键的装配要求，不会出现按键与面板干涉导致的按压失效问题。设计思路上，整机采用方正的叠层式外壳结构，上下壳通过侧边卡扣与内部螺丝柱配合固定，建模时还原了内部螺丝柱的位置、卡扣的扣合角度，方便后续做结构拆件分析时，可以直接参考模型的配合关系做外壳开模的可行性评估；机身侧面的多层散热筋条不仅做了外观上的还原，也对应了内部主板、电源模块的发热位置，筋条的高度、厚度都兼顾了结构强度与散热效率，避免外壳受温度影响出现形变。从安装边界来看，建模时预留了主机后部的音视频接口、电源接口、网络接口的插拔空间，确保主机靠墙摆放时，各类线材的插拔操作不会被墙面阻挡，底部支撑脚的高度也预留了足够的底部进风空间，保证冷空气可以从底部顺利进入机身内部，配合侧面的散热格栅形成完整的散热循环；机身顶面的印刷标识位置也做了对应还原，标识区域的凹陷深度控制在印刷层的厚度范围内，不会影响顶面的平面度，满足顶面堆叠其他小型影音设备的摆放需求。
