带收纳抽屉的国际象棋套装结构设计

　　这套带收纳功能的国际象棋结构，在民用休闲文娱用品的结构设计场景中具备很强的实用参考价值，区别于常规无收纳结构的平面棋盘，该设计将棋盘本体与棋子收纳腔体做了一体化整合，解决了传统棋具棋子易丢失、收纳零散、携带不便的实际使用痛点。从实际使用场景来看，这类一体化棋具可适配家庭休闲娱乐、俱乐部日常对弈、商务会客休闲区配套、青少年棋类教学等多类场景，无需额外配置棋子收纳容器，棋盘与收纳结构的集成设计让整套棋具的摆放、移动、收纳都更为便捷。

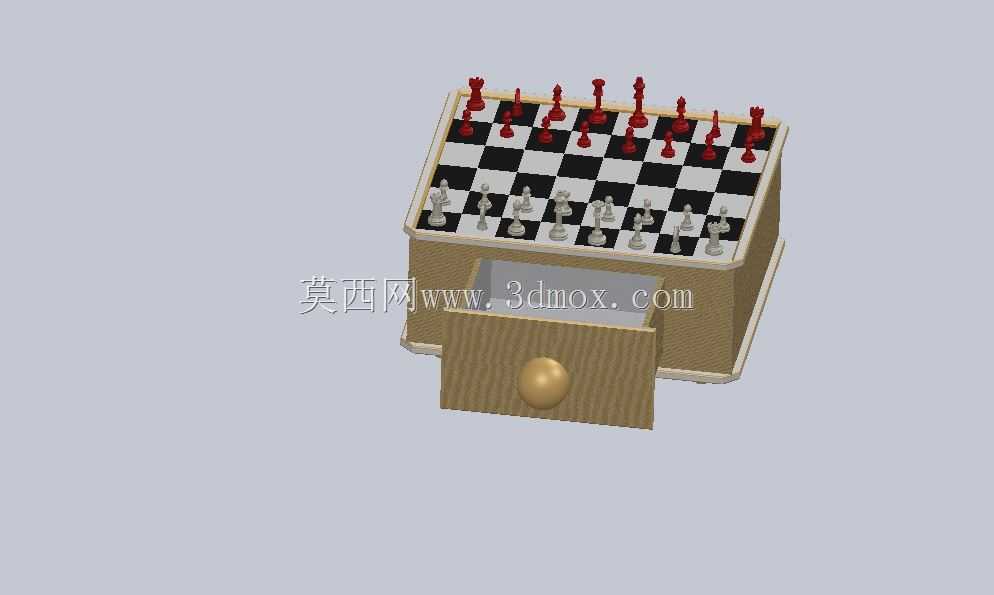

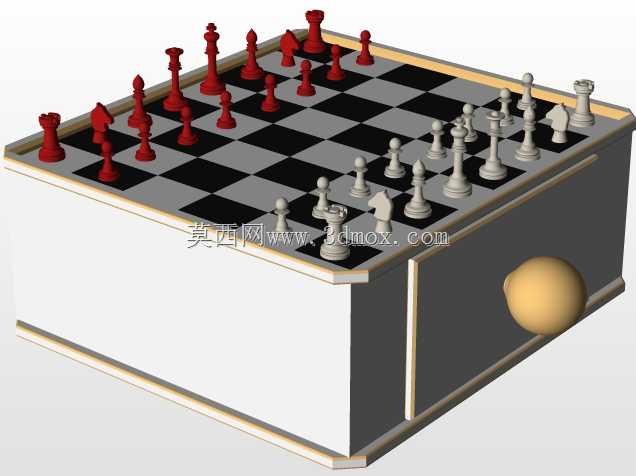

　　从功能特性层面拆解，整套结构分为棋盘承载面、棋子收纳腔体、抽拉式抽屉三个核心功能模块。棋盘承载面采用标准8×8黑白格交替布局，格面尺寸严格匹配国际象棋棋子的底部支撑直径，保证棋子放置时的稳定性，避免对弈过程中棋子滑移倾倒；棋盘边框做了凸起围边设计，围边高度略高于棋盘格面，既可以防止棋子意外从棋盘边缘滑落，也能对收纳抽屉的上部行程形成限位。下部的收纳腔体采用中空箱体结构，内部预留的空间可完整容纳32枚国际象棋棋子，区分红黑两方棋子的摆放区域，避免棋子混放导致的取用不便；抽拉式抽屉配置了圆形嵌入式拉手，拉手与抽屉面板做齐平设计，避免外凸拉手在棋盘放置时剐蹭桌面，抽屉与箱体之间采用简易滑轨配合结构，抽拉行程经过限位设计，完全拉出时不会从箱体中脱落，闭合后抽屉面板与箱体侧面齐平，保证整体外观的规整性。

　　在设计思路的落地层面，整套结构优先考虑了民用产品的加工工艺性与使用耐久性，箱体主体采用板式拼接结构，板材厚度均匀，适合采用木质板材切割拼接或者注塑一体成型的加工方式，无需复杂的曲面加工工序，加工门槛低，量产时的成本可控。棋子的造型做了简化处理，在保留各兵种棋子识别特征的前提下，尽量减少细小的凸起结构，既降低了加工成型的难度，也避免细小结构在日常使用中磕碰断裂，提升产品的使用寿命。棋盘格面采用双色区分设计，色彩对比度适中，长时间对弈时不会产生视觉疲劳，格线清晰，满足正式对弈时的棋盘识别需求。

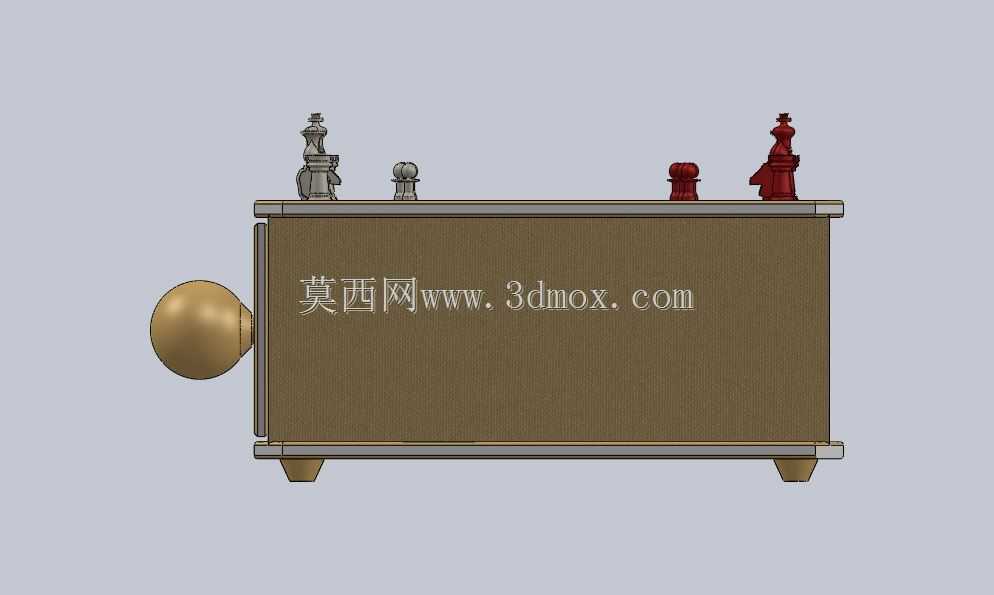

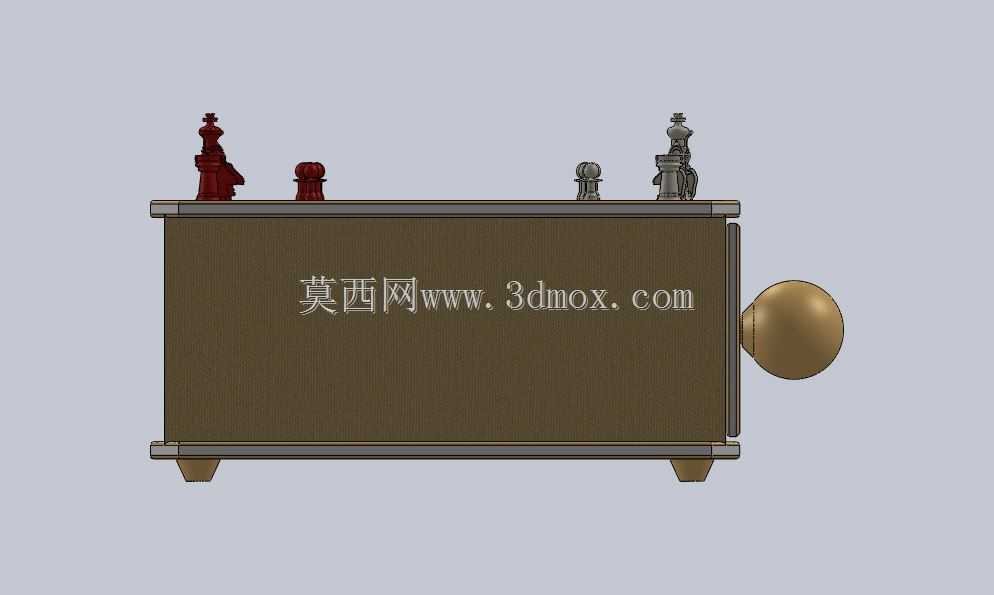

　　从安装与尺寸边界来看，整套结构的外形轮廓为规整长方体，放置时的支撑面为箱体底部平面，底部可加装防滑垫结构，避免棋盘在光滑桌面放置时产生滑移；整体高度控制在桌面摆放的舒适区间，棋盘承载面距离放置面的高度适配人坐姿时的手臂操作高度，长时间对弈不会产生手臂疲劳。抽屉的抽拉力经过适配设计，抽拉阻尼适中，既不会因为过松导致抽屉自行滑出，也不会因为过紧导致取用棋子时操作不便。棋子的高度与底部直径做了匹配设计，收纳时棋子可竖直放置在抽屉内部，不会因为高度过高导致抽屉无法闭合，也不会因为直径过大导致32枚棋子无法完整容纳。整套结构的各部件之间无复杂的传动结构，装配工序简单，各部件的公差配合要求宽松，普通加工精度即可满足装配需求，后期维护也十分便捷，若出现抽屉滑轨磨损、拉手脱落等问题，仅需更换对应小部件即可，无需整体报废。在细节处理上，所有边角都做了小圆角过渡，避免尖锐边角在使用过程中划伤使用者，尤其适配有青少年使用的教学场景，提升使用安全性。
