桌面书架式双向扬声器结构设计

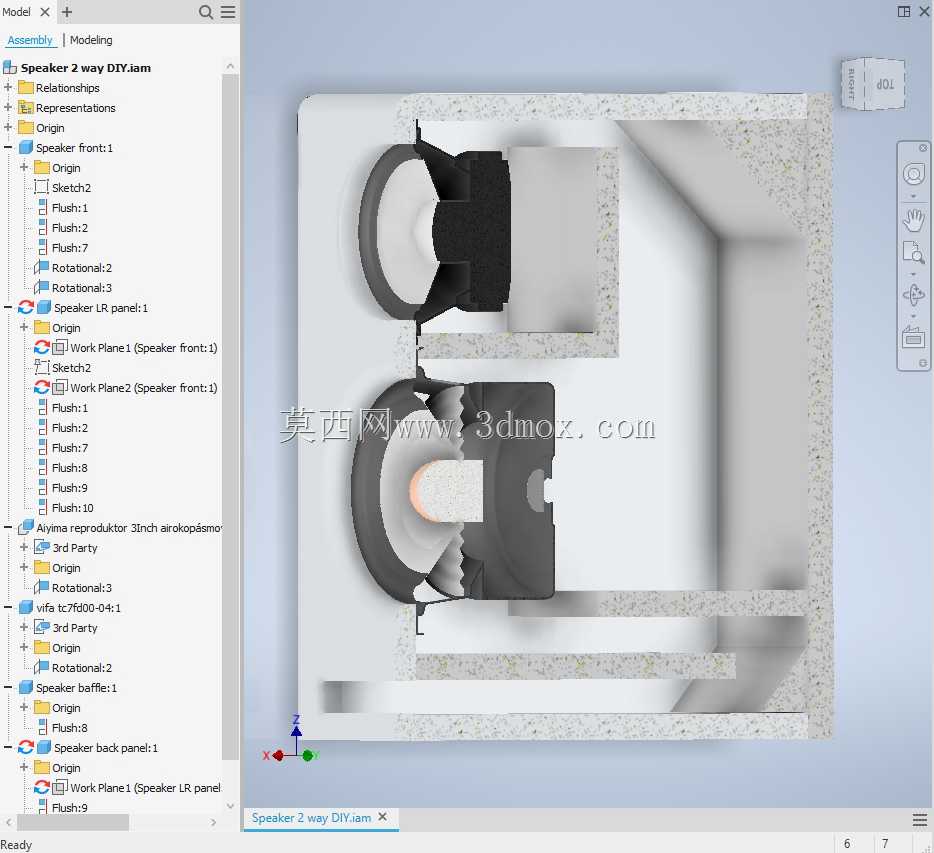

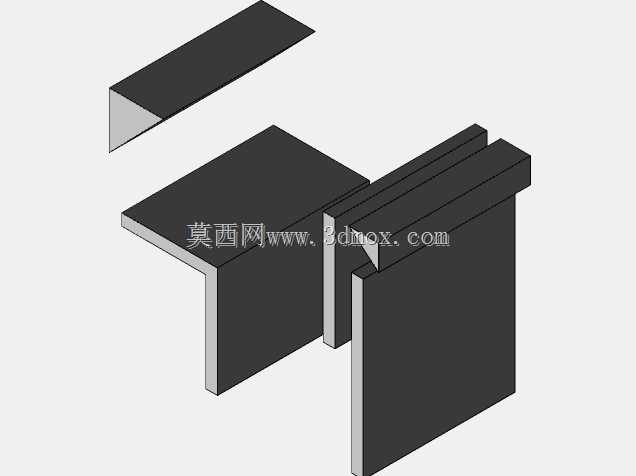

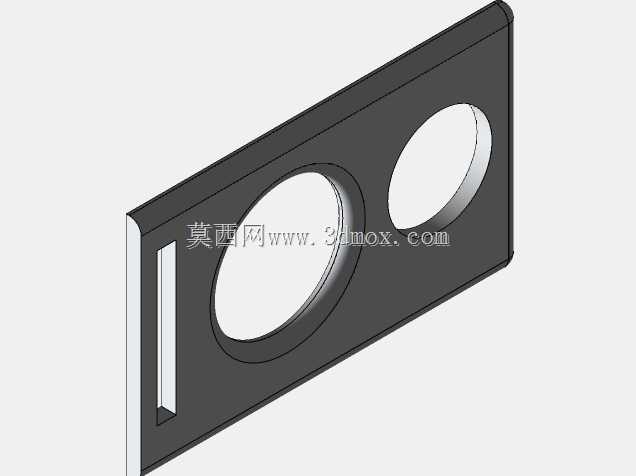

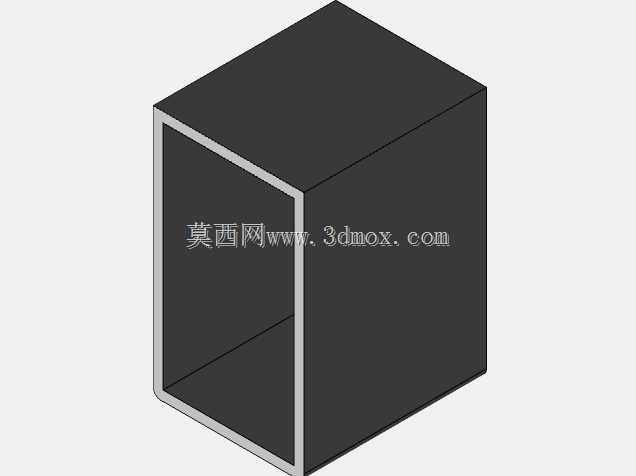

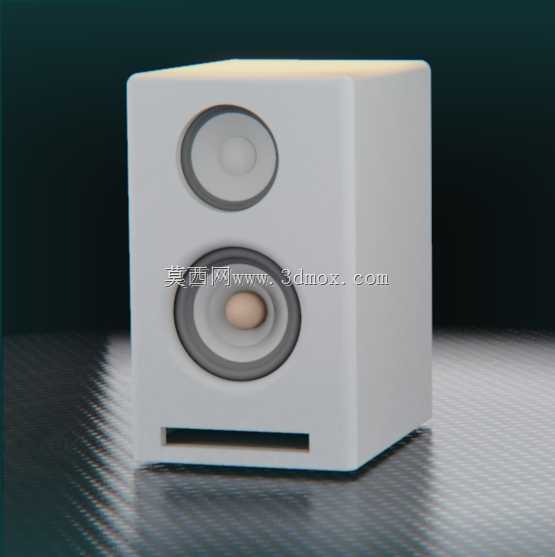

这款双向扬声器主要面向桌面近场听音场景，适配书房、小型工作室等有限空间的书架摆放需求，可作为个人音频回放、小型桌面影音系统的发声单元使用，无需额外搭配大型脚架，直接放置于层板即可完成部署。从结构设计来看，整机采用方正立方体外壳，箱体边缘做小半径圆角过渡，既避免直角磕碰风险，也能减少箱体边缘的声波衍射干扰，外壳采用高密度板材一体拼接结构，接缝处做密封处理，可降低箱体谐振带来的音染，保证中低频回放的纯净度。单元布局采用上下同轴排布逻辑，上方为2.5英寸高音单元，下方为3英寸中低音单元，两单元的声学中心尽量对齐垂直轴线，减少不同频段声波到达听音位的时间差，优化相位一致性。分频器模块安装在箱体背部的独立腔体内，与发声单元腔室做物理分隔，避免单元工作时的气流振动影响分频电路元件的连接稳定性，同时背部预留接线端子安装位，可适配常规音箱接线柱的安装尺寸，方便用户外接功放设备。箱体正面下方开设狭长型倒相孔，倒相孔的长度与截面尺寸经过匹配计算，可延伸低频下潜深度，同时避免高速气流通过时产生风噪，倒相孔边缘做倒角处理，进一步降低气流摩擦噪声。安装边界方面，箱体底部预留防滑脚垫安装位，四个脚垫的安装孔位呈矩形分布，放置时不会遮挡倒相孔的气流通道，箱体整体尺寸适配常规书架层板的深度与承重范围，背部与墙面预留5厘米以上间隙即可保证倒相孔正常工作，无需额外预留过多安装空间。内部腔体采用等容积设计，中低音单元的腔体容积匹配3英寸单元的T/S参数，保证单元在额定功率下的线性冲程范围，避免大动态下出现打底失真，高音单元背部设置独立吸音棉填充腔，吸收背部辐射的反向声波，减少高音单元的背波干扰。接线端与分频器的连接走线沿箱体内壁布置，通过线卡固定，避免走线松动触碰单元振膜，所有内部接线的接头处做烫锡处理，降低接触电阻，保证信号传输的稳定性。
