六角形墙面装饰件注塑成型模具结构

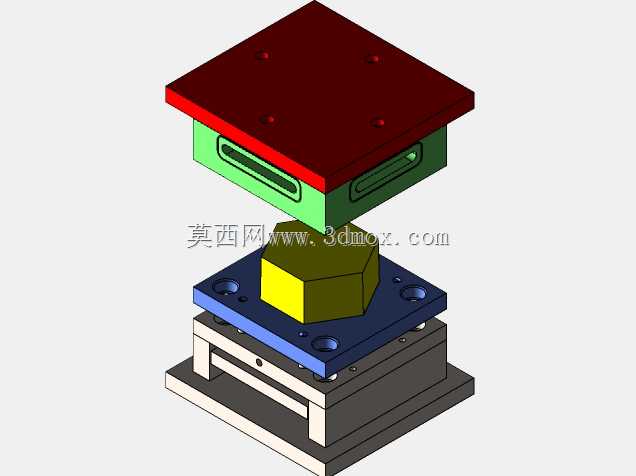

这套模具针对六角形墙面装饰件的批量注塑生产设计，适配室内外装饰装修领域的塑料装饰构件加工场景，可直接安装在对应吨位的卧式注塑机上完成连续生产作业。模具采用标准两板模结构布局，从上至下依次排布定模固定板、定模板、动模板、动模垫板、顶出机构安装板、动模固定板，各板件通过导柱导套实现精准合模导向，合模过程中可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免成型件出现飞边、错位等缺陷。

成型部分针对六角形装饰件的外观要求做了针对性设计，型腔表面做抛光处理以保证装饰件外露面的光洁度，型芯侧对应装饰件的背面安装结构做了镶件拆分设计，既方便加工过程中对细微结构的精雕作业，也能在长期生产出现磨损后快速更换镶件，降低模具维护成本。浇注系统采用侧浇口进料，浇口位置设置在装饰件的非外观边缘，成型后可快速去除浇口残留，不会破坏装饰件的外露六角形外观面。

冷却回路采用环绕式布局，分别在定模型腔板和动模型芯板内加工直通式冷却水道，水道距离成型面的距离保持在15-20mm区间，保证注塑过程中型腔各区域温度均匀，避免装饰件因冷却不均出现收缩变形、表面缩痕等问题，可将单模成型周期控制在合理区间，提升批量生产效率。脱模机构采用顶杆顶出结构，顶杆排布位置对应装饰件的加强筋与边缘受力位置，顶出过程中受力均匀，不会顶伤成型件表面，同时顶出机构设置了复位弹簧与复位杆，合模过程中可自动完成顶出板的复位，避免合模时顶杆与型腔发生碰撞损坏。

模具的安装尺寸适配常规120吨级卧式注塑机的拉杆间距与定位圈尺寸，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴尺寸，安装时无需额外做适配加工，吊装到位后锁紧压板即可完成调试准备。整套模具的合模行程、开模距离均经过核算，开模后留出的取件空间足够手工或机械手取出成型件，不会出现取件卡滞的问题，可适配自动化注塑生产线的连续作业需求，生产出的六角形装饰件尺寸一致性好，边缘无毛刺，可直接用于墙面装配作业，无需额外的后处理工序。
