塑料衣架注塑成型模具结构设计

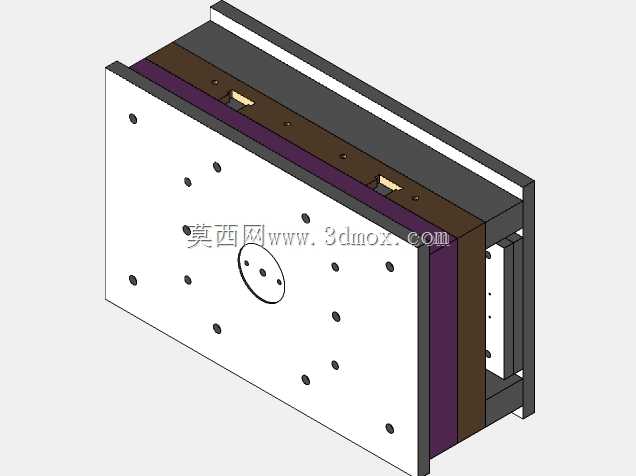

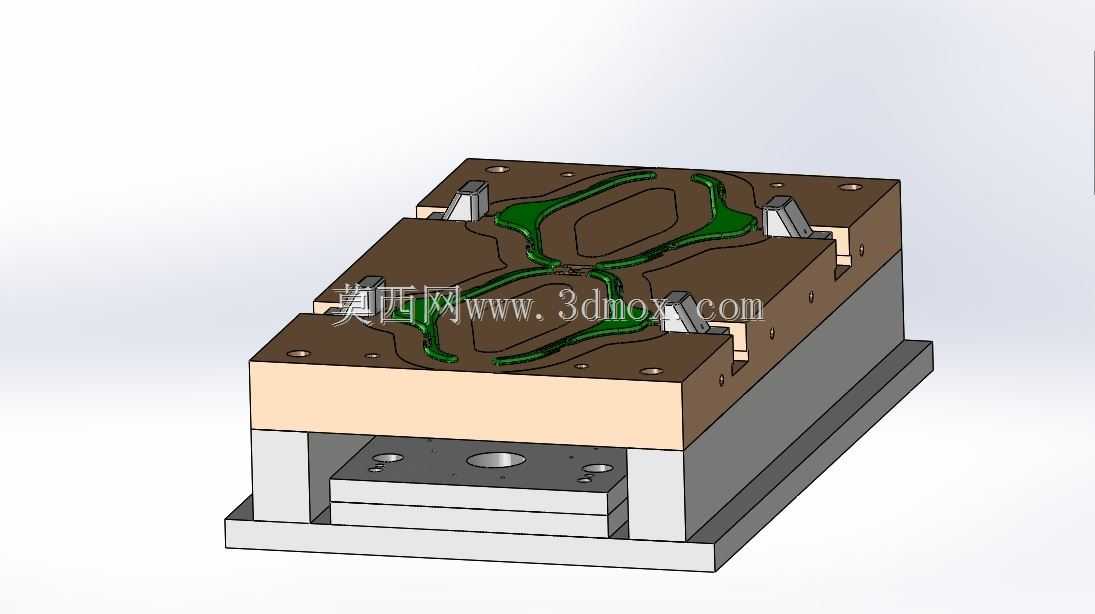

这套模具面向日用塑料制品量产场景，专门适配常规挂装塑料衣架的注塑成型工序，匹配卧式注塑机的安装接口，可直接纳入现有日用品注塑生产线完成批量生产。从结构布局来看，模具采用两板模标准模架作为承载基础，上下模架的导柱导套配合间隙控制在0.02mm以内，合模过程中可保证型腔对位精度，避免成型件出现飞边、错位等缺陷。型腔部分直接加工衣架的完整轮廓，流道采用平衡式布局设计，熔融塑料从主浇道进入后可均匀分配到两个成型型腔，保证两个模腔同时完成充模，减少成型周期内的保压等待时间，也能避免单个型腔充模不足导致的残次品。模具的顶出结构采用顶针+推板组合的方式，顶针排布在衣架的加强筋、挂勾等结构厚实的位置，避免顶出力集中在薄壁区域导致产品顶白、变形，推板则贴合衣架的主体平面，开模后可平稳将成型件从型芯上脱出，不会在产品表面留下明显的顶出痕迹。冷却水路围绕型腔轮廓做环绕排布，水路距离型腔壁的距离保持在15-20mm区间，保证成型过程中型腔各区域温度均匀，减少塑料件冷却不均产生的翘曲变形，将单件成型的冷却周期控制在合理区间，提升整体生产效率。设计过程中充分考虑了日常使用场景下衣架的结构强度需求，型腔对应衣架的挂肩位置做了局部加厚的结构预留，成型后的衣架挂装常规衣物时不会出现弯折断裂，挂勾位置的弧度也匹配常规晾衣杆的直径，挂取时顺滑无卡顿。模具的安装边界完全适配行业通用的注塑机拉杆间距，上下模的安装孔位采用标准规格，上机安装时无需额外做转接板加工，吊装定位后即可完成装夹，减少换模调试的时间成本。分型面的选择沿着衣架的最大轮廓线设置，合模时贴合紧密，不会出现溢料问题，同时开模时产品会自动留于动模侧，配合顶出结构可实现全自动脱模，无需人工取件，适配自动化注塑生产的需求。
