阁楼式炉屋顶锅炉管路结构三维设计

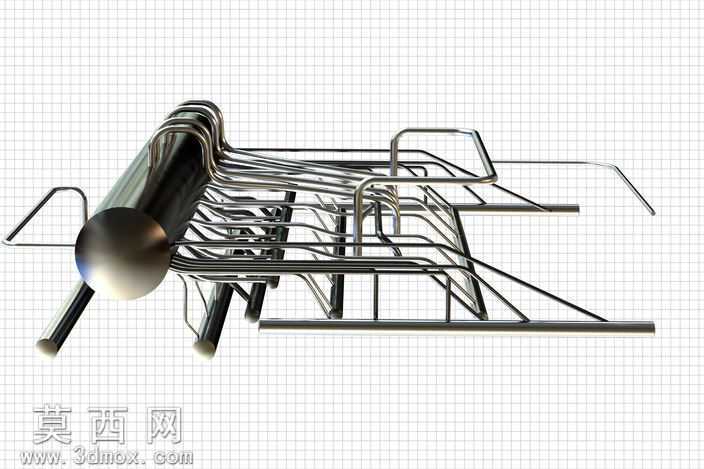

本作品为炉屋顶锅炉配套的阁楼式管路组件三维建模成果，建模过程中以电厂实际锅炉组件的运行参数为核心依据，先梳理锅炉系统内高压头输送、蒸汽发生衔接的功能逻辑，确定整体管路的排布走向与支撑结构的受力点位。建模阶段采用参数化草图绘制各段管路的中心轨迹，通过扫掠特征生成不同管径的金属管路主体，针对管路弯折处精准控制弯曲半径，避免流体输送过程中出现阻力过大的问题，同时对管路间的连接节点做了精细化处理，还原焊接衔接的结构形态，保证各管路接口的对位精度。材质渲染环节，为金属管路与集箱主体赋予抛光不锈钢材质，调整材质的反射率与粗糙度参数，模拟金属表面在光照下的真实光影效果，支撑框架部分采用同系金属材质，通过细微的色差区分主体管路与固定结构，提升模型的层次感与辨识度。结构设计上，左侧设置大直径集水缸作为流体汇流核心，多组平行排布的蛇形管路依次与集缸连接，形成连续的流体换热通道，管路下方搭配一体化弯折成型的金属支架，通过多点位支撑固定所有管路，避免长距离管路出现形变，末端管路延伸段预留蒸汽输出接口，可直接与下游蒸汽发生器完成衔接。设计过程中反复校验各管路的间距，既保证热力交换过程中的热量传导效率，也预留出后期维护检修的操作空间，所有结构尺寸均匹配实际锅炉的安装参数，可直接用于锅炉系统的布局演示、结构教学以及组件装配验证，完整呈现了炉顶锅炉管路从流体汇流、换热输送到蒸汽输出的全流程结构逻辑，模型的每一处弯折、每一个支撑点位都经过合理性推演，还原工业场景中锅炉组件的真实结构形态。
