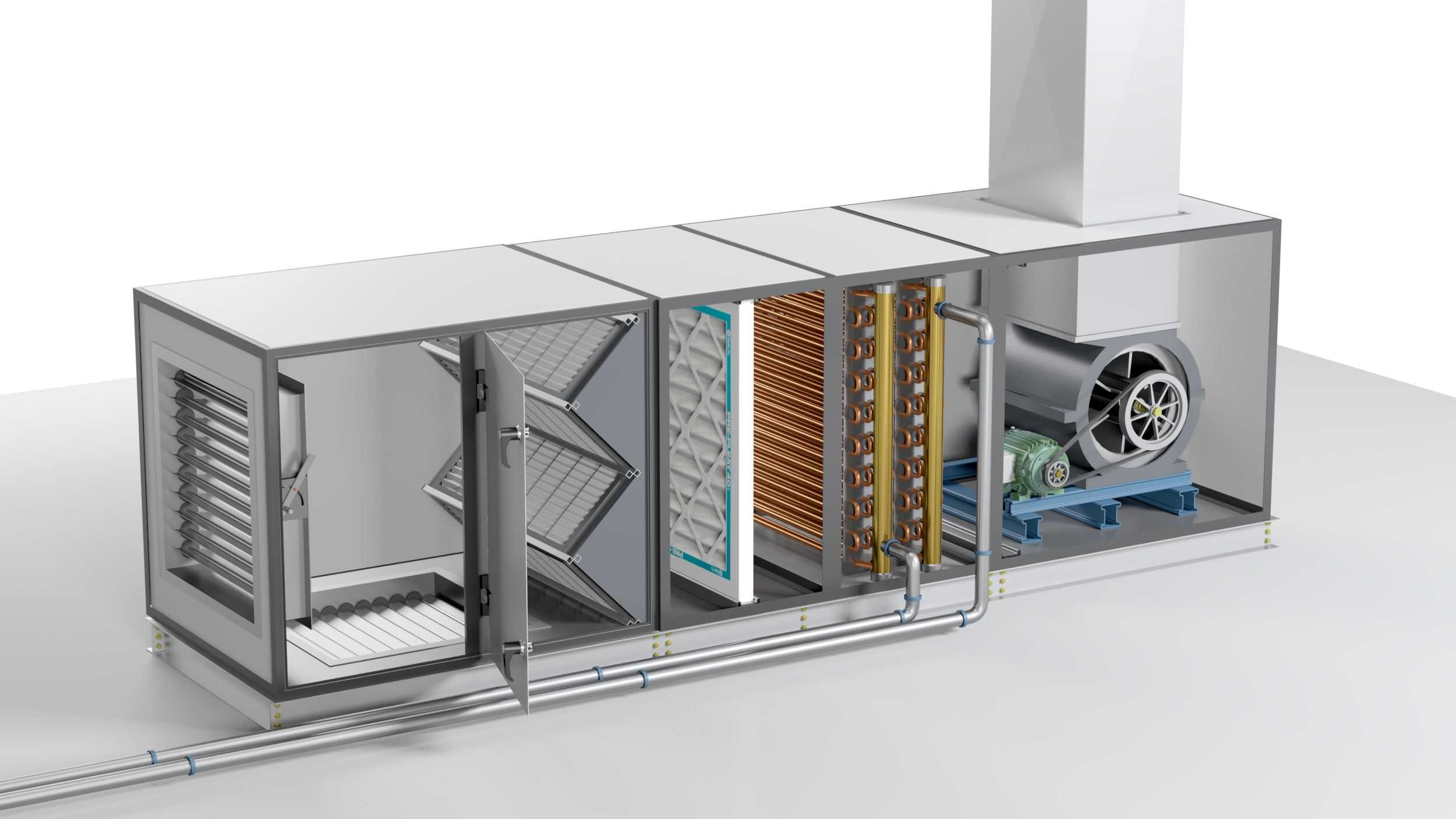

商用中型组合式空气处理机组结构展示

　　这款中型商用空气处理装置，主要面向商业综合体、中型写字楼、产业园区配套办公区这类单栋建筑面积数千平的公共建筑场景，承担整栋建筑的新风输送、空气温湿度调节、初效中效过滤、冷热交换的核心功能，是集中式中央空调系统的核心末端处理单元。从结构剖视呈现的内容来看，设计阶段优先遵循了暖通系统的气流组织逻辑，设备整体采用分段式模块化箱体结构，沿气流方向依次排布了初效过滤段、中效过滤段、冷热换热盘管段、风机动力段，各段之间采用法兰拼接加密封胶条的结构，既方便工厂分段预制运输，也能适配现场不同的安装空间调整段体组合顺序，避免现场安装时因建筑梁柱、管线排布冲突导致的设备无法就位问题。设备的进风段设置了可调节角度的新风阀，

　　能够根据室内二氧化碳浓度调整新风混入比例，在过渡季节可以全新风运行降低制冷制热能耗，过滤段采用抽屉式抽拉结构，运维人员不需要拆解设备主体箱体，就能直接抽出滤料框架更换过滤材料，大幅降低后期运维的操作难度。换热段采用铜管串铝翅片的换热结构，管排数按照常规商用项目的冷热负荷配置，预留了标准水管接口与冷凝水排水接口，接口位置设置在设备侧下方，避开了底部的设备安装基础，现场接管时不需要额外抬高设备就能完成管路对接。风机段采用离心式风机搭配减震底座的结构，风机与箱体之间设置了软连接段，能够阻断风机运行时的振动传递到箱体和风道上，降低设备运行时的结构传声噪音，风机出口直接对接送风静压段，能够稳定送风风压，减少风道内的气流涡流损失。

　　从安装边界来看，这类设备的宽度通常控制在两米以内，高度不超两米二，能够适配常规商业建筑的设备运输通道与吊装口尺寸，设备顶部预留了吊耳结构，既可以落地安装在混凝土基础上，也可以通过减震吊架吊装在设备层顶板下方，适配不同项目的机房布置条件。设计时还在箱体检修侧预留了足够宽度的检修门，开门角度大于120度，运维人员可以直接进入设备内部检查换热盘管状态、清理风机叶轮积尘，不需要额外预留大面积的检修场地，对于空间紧张的地下机房场景适配性更强。需要注意的是，这类设备的风道连接位置需要做变径过渡处理，避免直角对接导致的风阻陡增，外接水管处要设置软接头与阀门，方便后期检修时关断管路，设备基础要做水平找平，避免冷凝水排水坡度不足导致的机内积水问题。
