电站锅炉省煤器换热组件三维设计

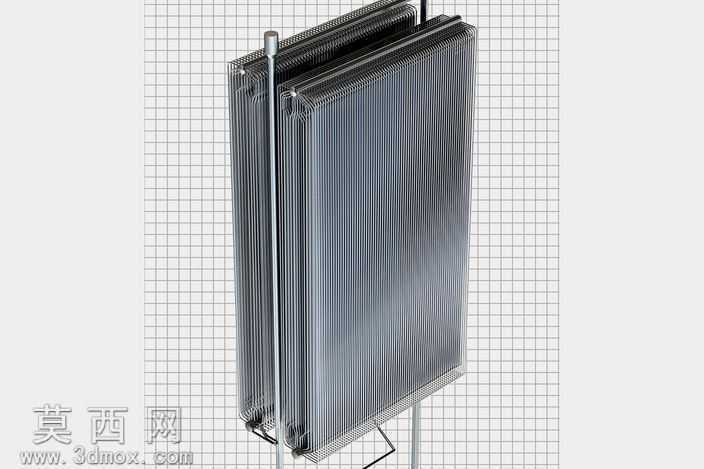

本模型为电站锅炉配套省煤器换热组件，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循电站锅炉换热部件的实际尺寸比例，对管束排布、翅片结构、支撑固定件等细节均做了精细化还原。模型搭建阶段先完成基准坐标系定位，以进水集箱、出水集箱的安装位置为定位基准，逐根绘制蛇形换热管的走线路径，通过扫掠命令生成管壁实体，保证每根换热管的弯曲半径、管间距完全符合电站省煤器的设计规范，避免出现管间干涉、流道不畅的问题。翅片部分采用阵列命令完成等距排布，对翅片与管壁的接触位置做了布尔合并处理，还原实际生产中翅片与换热管的紧密贴合状态，保证换热结构的真实性。支撑结构部分还原了侧边固定拉杆、底部支撑托架的完整结构，对拉杆的固定端头、托架的弯折支撑角度均做了细节刻画，还原设备实际安装固定的结构逻辑。材质渲染阶段，换热管与翅片部分采用碳素钢材质，调整金属粗糙度参数还原锅炉设备长期高温工况下的哑光金属质感，支撑件部分做了轻微的氧化质感区分，网格背景下的渲染效果清晰展现组件的层叠排布结构，可直观观察到管束的排列密度、翅片的覆盖范围。设计思路围绕省煤器的核心功能展开，通过规整的管束排布最大化烟气与管壁的接触面积，还原设备利用锅炉尾部烟气余热预热锅炉给水、降低排烟温度、提升锅炉整体热效率的功能结构，模型完整呈现了省煤器作为锅炉尾部重要节能换热部件的结构特征，可用于热能设备结构展示、锅炉系统配套装配校核、换热原理演示等场景，各部件均为独立可编辑实体，支持后续的结构拆分、工程图导出、装配干涉检查等操作。
