苹果Lightning接口转3.5mm音频转接线

　　这款转接线主要解决苹果Lightning接口设备外接3.5mm音频外设的适配问题，日常应用场景覆盖个人消费电子使用、数码配件配套、音频测试工装搭建等多个领域，比如在消费端用户可以通过它连接传统3.5mm插头的有线耳机、车载AUX音频接口、桌面有源音箱等设备，在工业测试场景中也可作为音频信号传输链路的转接部件，接入音频检测设备完成电声参数的采集校验。从实际功能来看，它一端采用标准Lightning公头结构，内部集成信号转换模块，可将Lightning接口输出的数字音频信号转换为3.5mm接口可识别的模拟音频信号，另一端为标准3.5mm母座，兼容市面上绝大多数三段式、四段式3.5mm音频插头，支持音频信号双向传输，既可以输出音频到播放设备，也可接入带麦耳机实现语音拾音功能。

　　设计过程中首先考虑的是接口的插拔可靠性，Lightning公头的接触弹片厚度、插拔行程严格遵循接口规范，保证多次插拔后接触电阻仍处于合理区间，不会出现音频断连、杂音等问题；3.5mm母座的内部弹片采用对称式布局，插头插入后可实现周向均匀受力，避免单侧受力导致的母座松垮、接触不良。线身部分采用柔性TPE外被，内部添加凯夫拉抗拉纤维，弯折寿命可达万次以上，线身弧度做了自然预弯处理，日常使用时不会因为过度弯折导致线芯断裂，两端接头位置做了加长应力释放结构，从硬胶接头到软线身的过渡区域做了渐变硬度处理，减少弯折时的应力集中点。

　　尺寸设计上充分考虑便携性，整体线长控制在10厘米左右，既不会因为线身过短导致使用时拉扯接口，也不会因为线身过长造成收纳累赘，Lightning公头的外壳尺寸控制在标准范围内，可适配绝大多数带保护壳的苹果设备，不会出现保护壳开孔过小导致插头无法插到底的问题；3.5mm母座的内孔深度做了优化，即使是插头较长的专业音频插头也能完全插入，保证信号接触充分。安装边界方面，这款转接线属于即插即用型配件，不需要额外固定结构，使用时只需将Lightning公头插入对应设备接口，再将3.5mm音频插头插入母座即可完成连接，设计时预留了足够的接头外围空间，当设备接口周围有凸起结构时，也能保证接头完全插接到位，不会出现干涉问题。

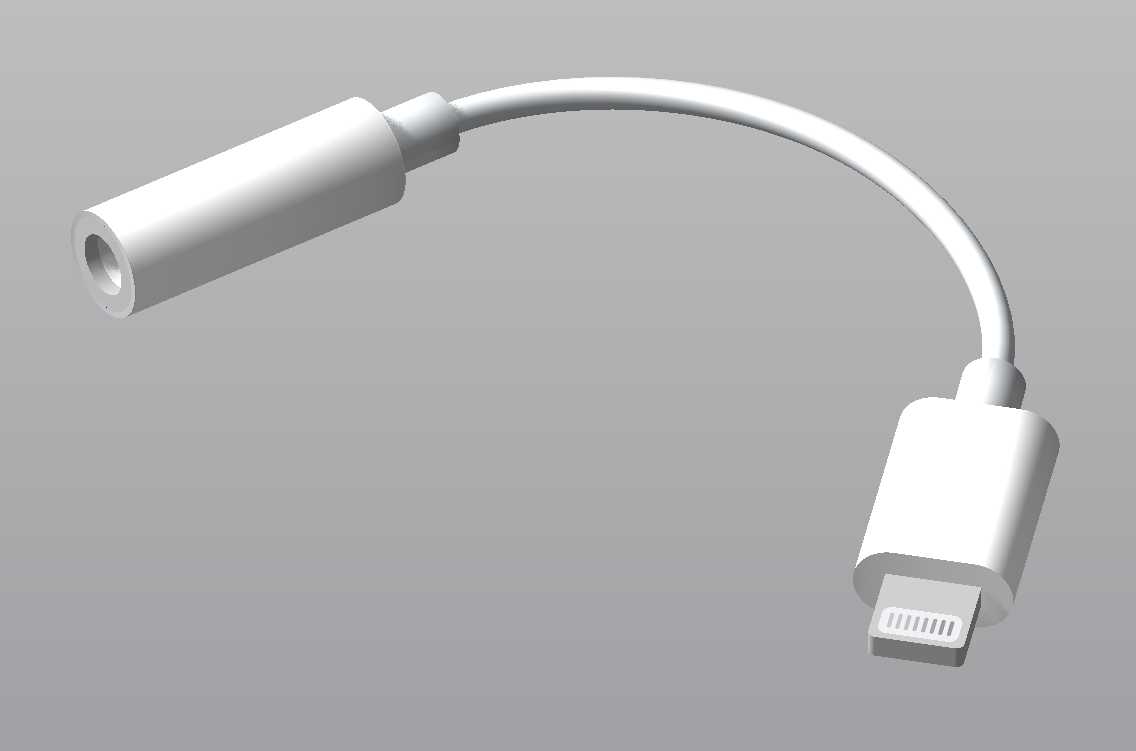

　　建模过程中对各个部件的配合公差做了严格设定，公头外壳与内部金属端子的同轴度控制在0.05mm以内，母座内孔与外壳的同轴度同样控制在合理范围，保证插头插拔时的顺滑度，不会出现卡滞或者过松的情况；线身的弯曲半径做了参数化设定，可根据实际使用场景调整线身的弯曲形态，模拟不同使用姿态下的线身受力情况，验证结构可靠性。外表面的处理上，接头外壳采用哑光磨砂质感，既可以避免日常使用留下指纹划痕，也能提升握持插拔时的摩擦力，方便用户施力插拔；线身表面做了细微的晒纹处理，减少使用过程中的粘灰沾污问题，同时提升线身的耐磨性能。内部结构设计上，信号转换电路板采用小型化布局，全部封装在Lightning端的接头外壳内部，不会额外增加线身的体积，电路板上的元器件采用贴片式封装，整体厚度控制在2mm以内，保证接头外壳可以做到足够轻薄，同时电路板与线芯的连接位置做了点胶加固，避免拉扯线身时焊点脱落。
