快装式开槽联轴器结构设计方案

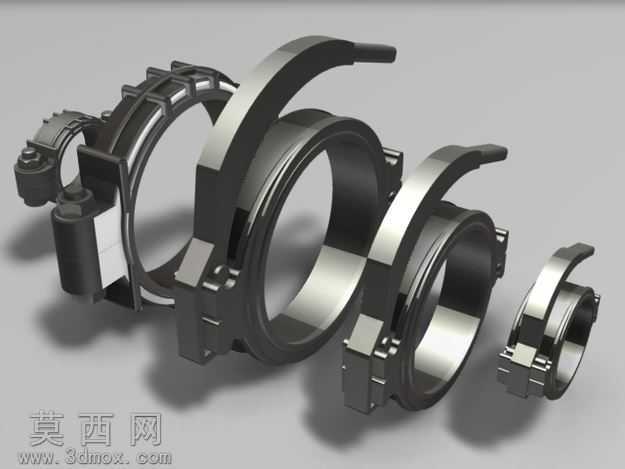

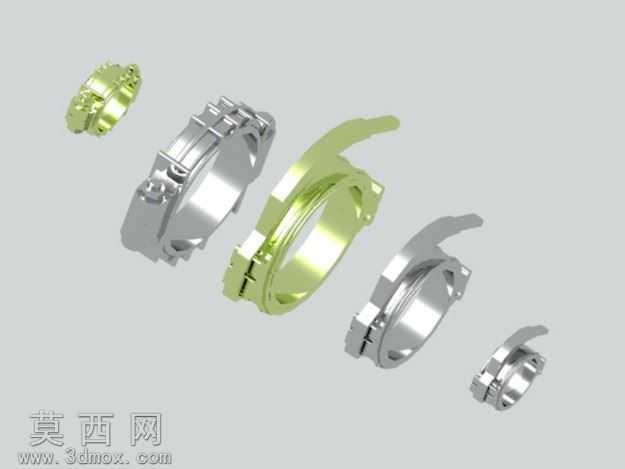

本开槽联轴器采用三维参数化建模方式完成整体设计，建模过程中先基于公称轴径参数确定基准环体尺寸，依次完成抱箍环身、快装扳扣、锁紧凸台、密封嵌槽等结构的特征绘制，所有配合面均按照机械传动公差要求预留装配间隙，保证开合结构的活动自由度与锁紧后的同轴度精度。渲染阶段采用金属材质分层处理工艺，主体环身赋予高铬不锈钢材质，调整粗糙度参数模拟锻压金属的哑光磨砂质感，快装扳扣部位做局部高光处理，还原金属切削加工后的亮面效果，锁紧螺栓部位做发黑氧化材质表现，区分不同零部件的表面处理工艺差异，场景内添加柔和漫反射环境光，搭配底部软阴影效果，清晰呈现联轴器的结构层次与开合状态差异。结构设计上采用单侧开槽开合式结构，摒弃传统联轴器需轴向套装的安装方式，可直接在已布设的轴段上完成径向安装，扳扣式锁紧结构无需额外专用工具，手动扳动即可完成锁紧与松脱操作，环体内壁预留防滑齿槽结构，锁紧后可与轴表面形成稳定摩擦力传递扭矩，不同规格的环体尺寸适配不同直径的传动轴，系列化设计覆盖常用工业传动轴径范围。设计过程中重点优化了开槽部位的应力分布，在开槽根部做圆弧过渡处理，避免长期交变载荷下出现应力集中断裂问题，扳扣连接部位采用偏心锁紧原理，锁紧后可形成自锁效应，避免设备运行振动导致的松脱风险，环身外侧的加强筋结构既提升了整体结构刚性，也为安装对位提供了视觉参考标识，密封嵌槽可适配橡胶密封圈，满足有防尘防水需求的传动场景使用。
