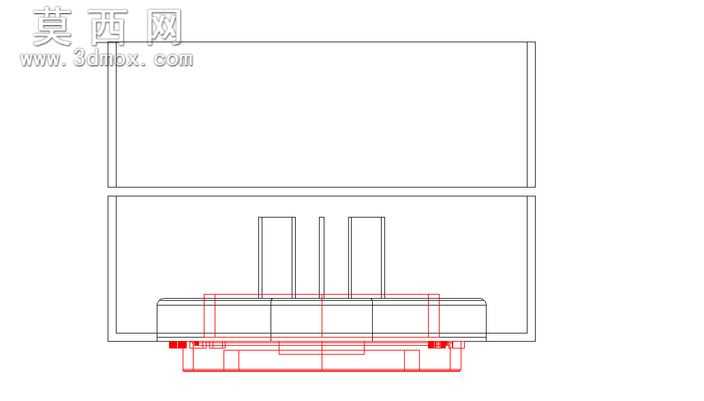

GPO10接线端子组件三维结构设计

本作品为GPO10接线端子组件的三维结构设计，建模过程中严格遵循电气连接件的通用设计规范，先梳理端子组件的功能逻辑：该组件主要用于电气线路的分线、接线固定，需要同时满足导电连接稳定性、绝缘防护可靠性、安装便捷性的多重要求。建模初期先搭建整体装配基准，确定底座安装位、导电插片排布、绝缘外壳的配合公差，先绘制底座的基体特征，通过拉伸、切除命令完成底座上的定位卡槽、接线螺孔、限位凸台的结构，保证底座可以适配标准导轨安装的尺寸要求。随后构建导电插片部分，根据载流需求设计插片的厚度、宽度与接触弹片的弧度，通过钣金特征命令完成插片的折弯、倒角处理，保证插片与对接端子的接触面积符合导电要求，同时在插片与底座的配合位置设计防脱倒刺结构，避免插片在插拔过程中出现松动移位。接下来构建上部的绝缘防护外壳，外壳采用上下扣合的结构设计，在外壳内壁设计与底座凸台对应的卡扣槽，通过扫描、抽壳命令完成外壳的薄壁结构，同时在外壳对应接线位置设计操作让位槽，方便使用者使用螺丝刀紧固接线螺丝，外壳的边缘全部做圆角处理，避免安装使用过程中出现锐边划伤的问题。整体装配过程中严格校验各零件的配合间隙，绝缘件与导电件之间保留合理的安全爬电距离，所有活动配合位置预留0.1-0.2mm的装配公差，保证组装后插拔顺畅无卡滞。材质配置上，底座与外壳部分选用阻燃PA66工程塑料材质，渲染时调整材质参数呈现哑光磨砂的塑料质感，导电插片部分选用锡磷青铜材质，表面做镀镍处理，渲染时呈现略带金属哑光的镀覆表面效果，安装螺丝部分选用不锈钢材质，还原金属亮面的质感。设计过程中充分考虑该端子组件的实际使用场景，在底座两侧设计标识刻印位，可标注端子编号、额定电压电流参数，同时在接线位置设计防误插的对位凸台，避免接线时出现错位问题，整体结构紧凑，排布规整，可直接用于电气柜内部接线布局的模拟装配，也可作为同类接线端子产品开发的结构参考。
