PROLINE PROMAG系列电磁流量计三维建模作品

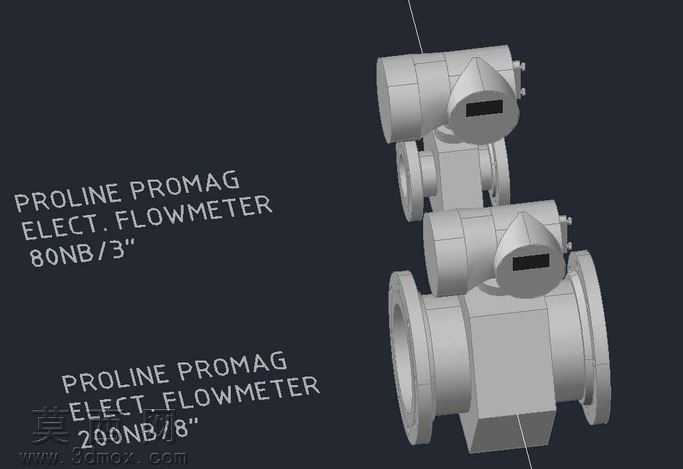

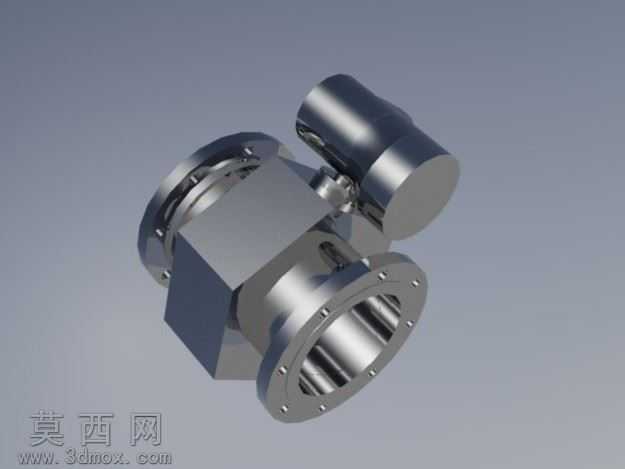

本作品为PROLINE PROMAG系列两款不同通径的电磁流量计三维建模成果，分别对应80NB/3"与200NB/8"两种规格，建模过程严格遵循工业电磁流量计的实际结构比例，完整还原了该类仪表的外观特征与装配结构。建模阶段以工业现场常用的电磁流量计实物测绘参数为基准，先通过草图绘制勾勒出管道主体的法兰连接轮廓、测量管段的柱体结构，再逐步搭建上部的变送显示单元，精准还原了显示表头的楔形造型、接线端的凸起结构以及表头与测量管段之间的连接颈结构，确保各部件的装配关系完全符合实际产品的安装逻辑。材质渲染阶段针对不同部件做了区分处理，测量管段与法兰部分采用哑光铸钢材质，还原工业金属的厚重质感，表面添加细微的磨砂纹理模拟实际铸件的表面肌理，变送表头外壳采用浅灰色工程塑料材质，显示窗口区域使用半透明深色玻璃材质，既还原了显示屏的视觉效果，也通过材质差异清晰区分不同功能部件。结构设计上完整保留了法兰连接的螺栓孔位、表头的操作按键区域、接线腔体的轮廓细节，两款不同通径的模型除了管道口径、整体尺寸的差异外，保持了变送单元的结构一致性，符合同系列产品的模块化设计特征。建模过程中对管线衔接处做了平滑过渡处理，避免出现生硬的棱角转折，对法兰盘的密封面、表头的倒角细节都做了精细化刻画，确保模型在不同角度的渲染展示中都能呈现出真实工业产品的质感，可用于工业管道系统的三维布局演示、仪表安装方案模拟、工业场景可视化展示等场景，能够直观呈现电磁流量计在管路中的安装形态与外观特征。
