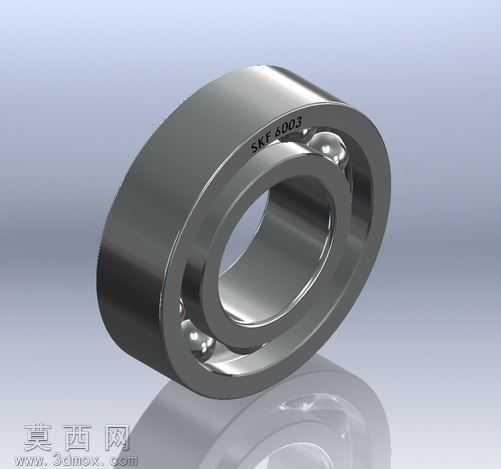

17毫米SKF6003深沟球轴承三维建模作品

本作品为17毫米内径规格的SKF6003深沟球轴承三维建模成果，建模过程严格遵循SKF官方公开的6003系列轴承尺寸参数标准，在SolidWorks软件中完成全参数化建模流程，确保各结构尺寸与实物产品的公差范围保持一致。建模首先从轴承的核心结构拆分入手，将整体模型拆解为内圈、外圈、滚动体、保持架四个独立的零部件，分别完成各零件的特征建模：内圈与外圈采用旋转凸台特征生成主体轮廓，针对滚道部分通过精确的圆弧截面旋转切除，保证滚道曲率半径与滚动体的配合间隙符合深沟球轴承的设计规范，滚道表面的粗糙度通过材质纹理映射实现仿真还原；滚动体采用标准球体建模，按照6003轴承的钢球数量与节圆直径完成圆周阵列，确保每个钢球在滚道内的位置均匀分布，无干涉错位问题；保持架部分采用浪形冲压保持架的结构特征，通过拉伸、切除、阵列等组合特征完成建模，还原保持架对滚动体的分隔与限位结构。完成零件建模后进行虚拟装配，通过同轴度、端面重合度等配合约束将各零件组装为完整的轴承总成，验证各零件之间的装配间隙与运动自由度，确保模型可实现内圈与外圈的相对旋转仿真。材质渲染阶段，针对轴承的金属材质特性，为内圈、外圈、滚动体赋予高铬轴承钢材质，调整金属反射率、粗糙度与环境光遮蔽参数，还原轴承钢淬火后的亮银金属质感与表面高光效果；保持架赋予冲压冷轧钢板材质，适当调整哑光金属参数区分与套圈的视觉差异；渲染场景采用渐变浅灰背景搭配地面反射效果，添加柔和的环境漫反射光源与定向补光，突出轴承的轮廓层次与金属光泽，清晰展现滚道与钢球的配合结构。整个建模过程兼顾尺寸准确性与结构完整性，既还原了SKF6003轴承的真实外观形态，也完整保留了各部分的结构细节，可用于机械装配仿真、传动结构演示、产品渲染展示等多种场景，能够直观呈现深沟球轴承的典型构造与工作原理。
