手压式气雾喷漆喷雾罐结构设计

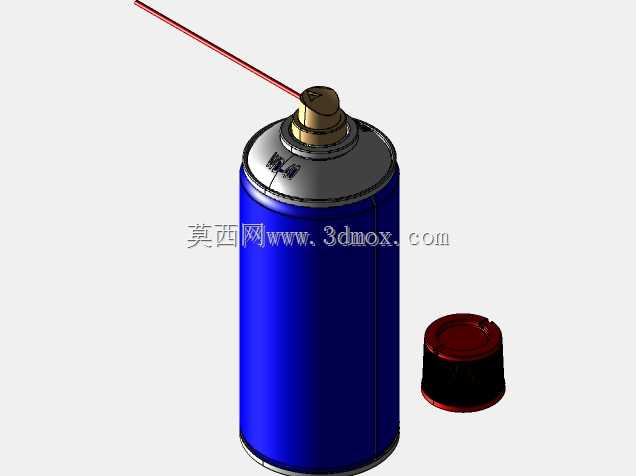

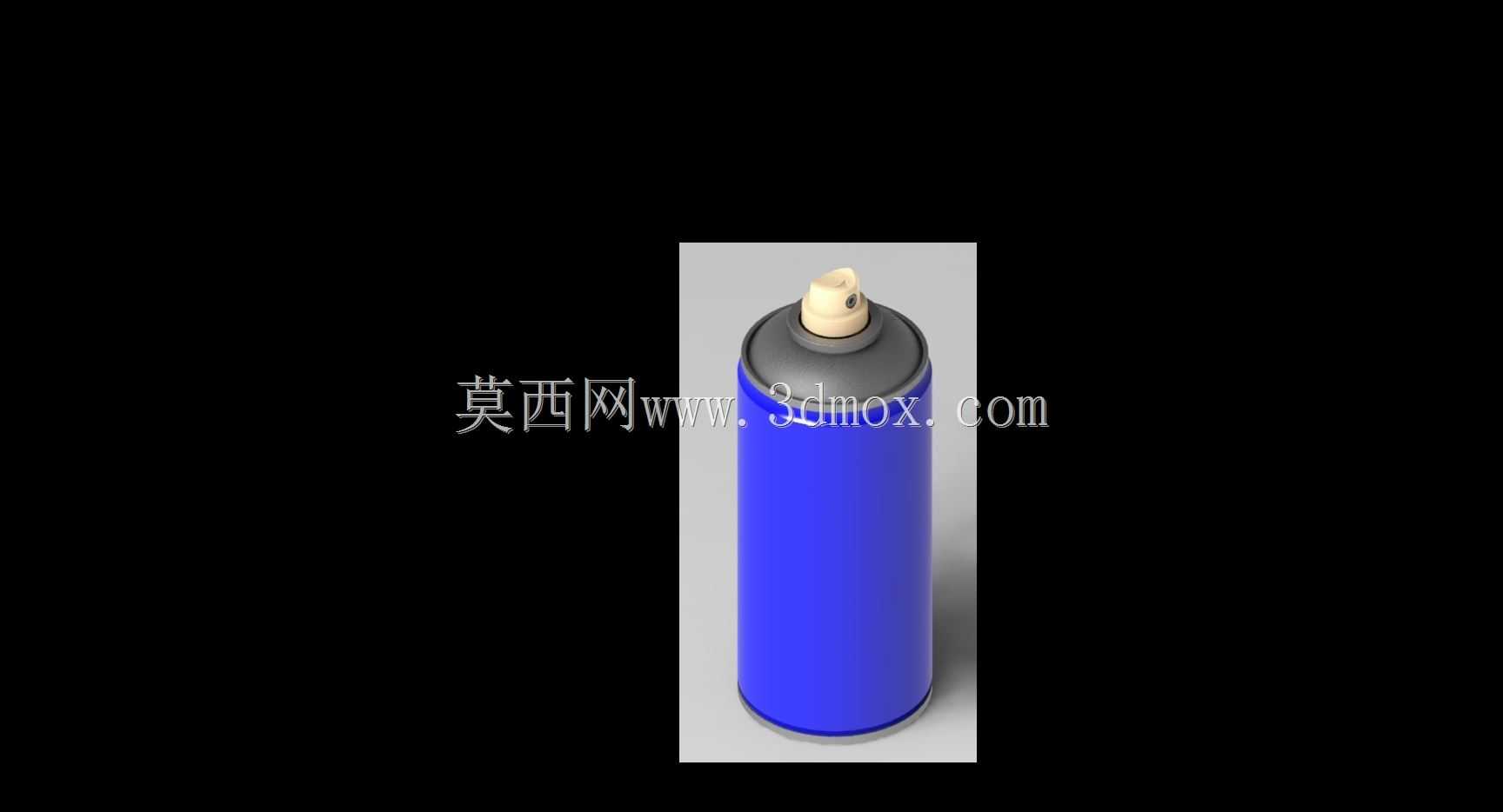

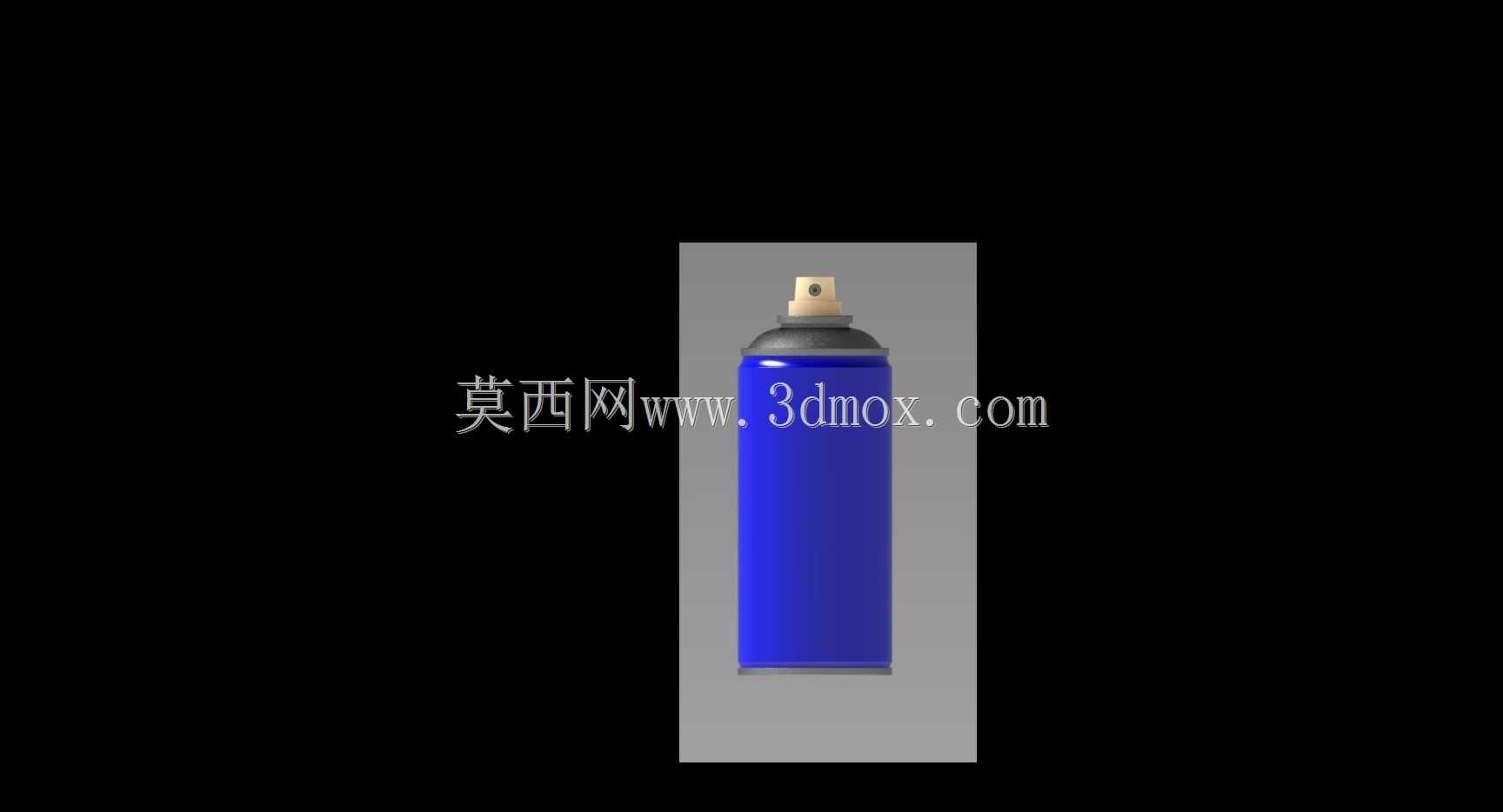

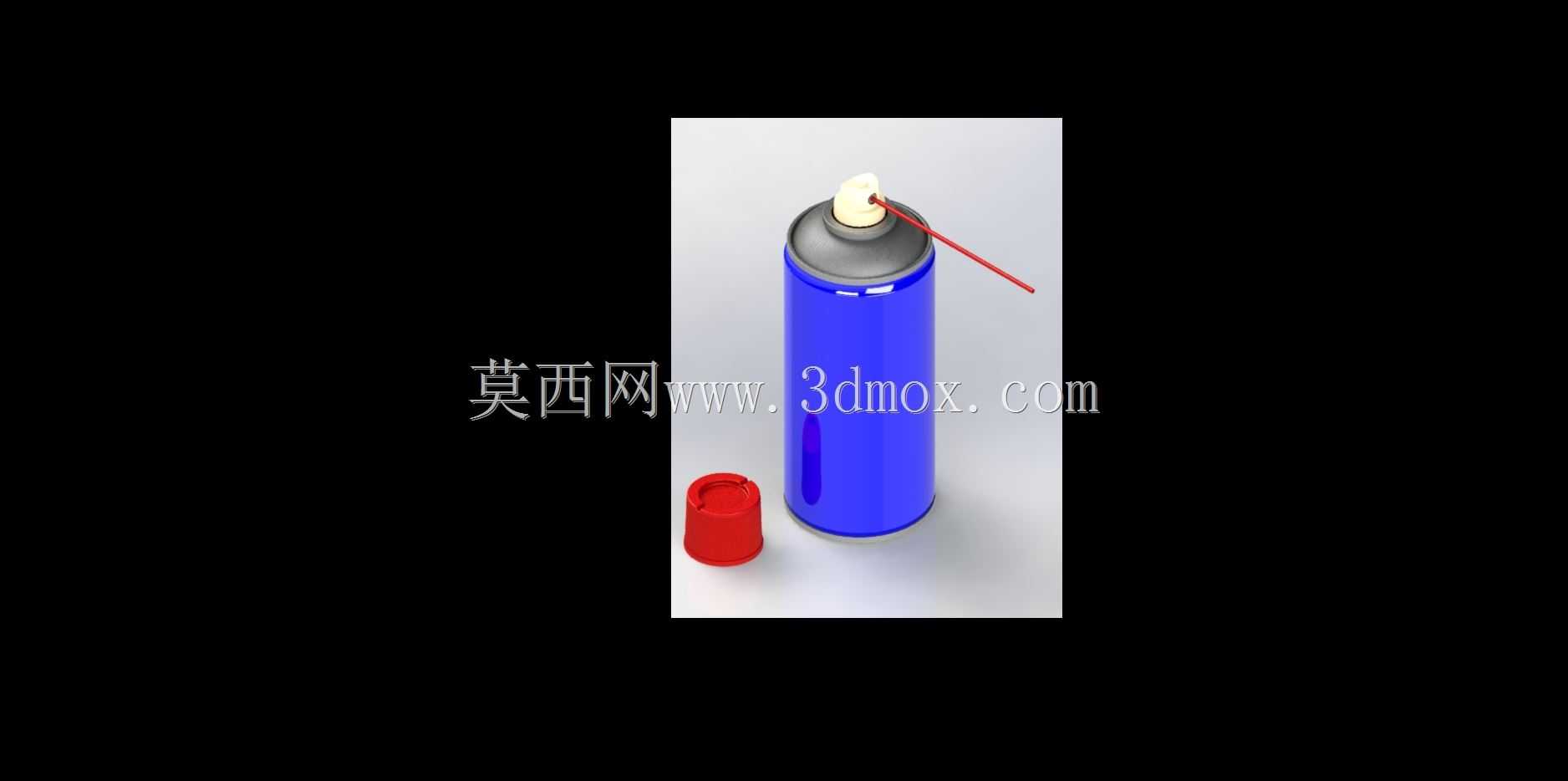

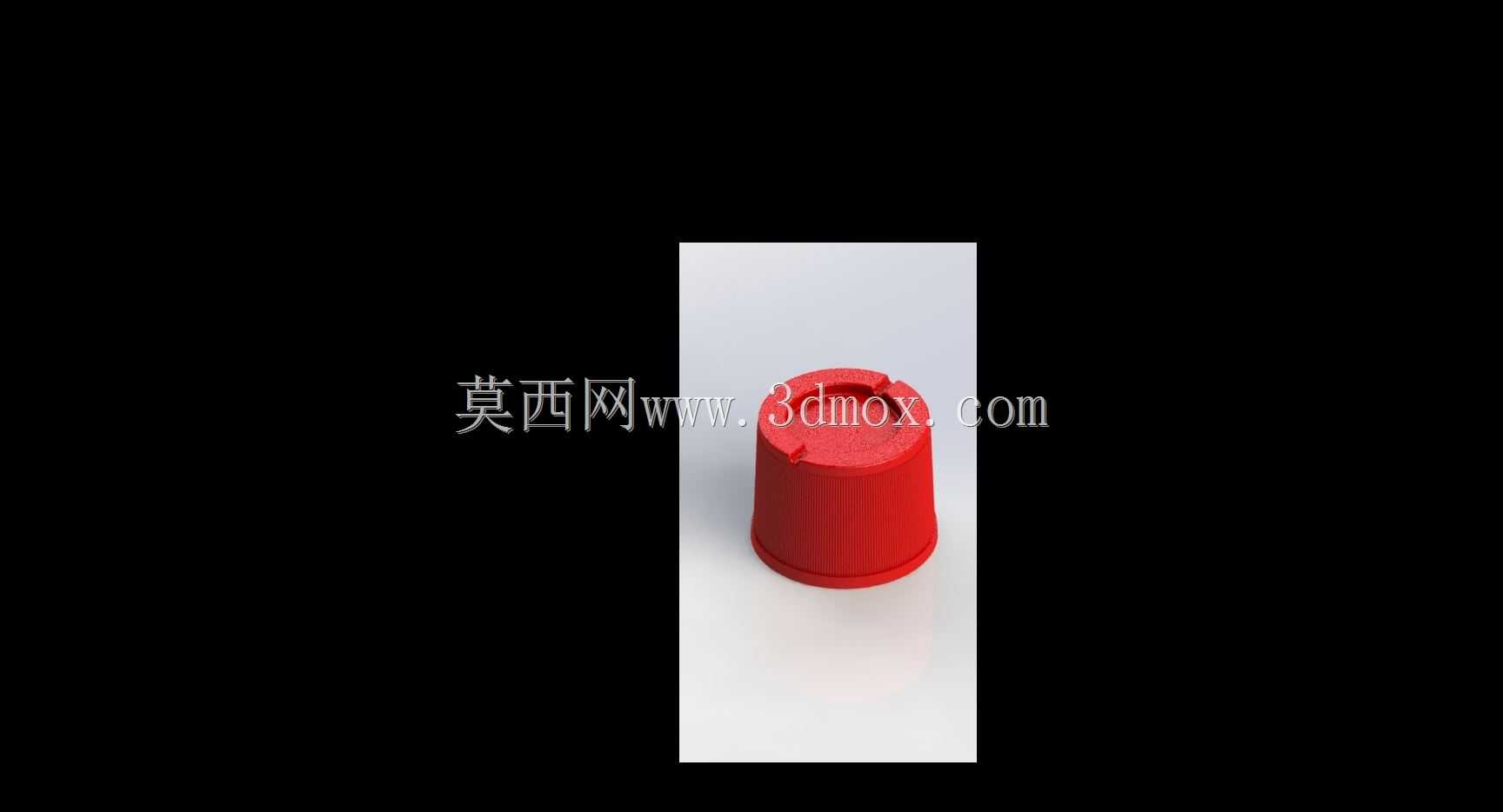

日常设备维保、五金加工、家居涂装场景里，这类气雾喷雾罐是出镜率极高的手持耗材容器，从五金加工车间的设备防锈润滑，到汽修工位的零部件清洁除锈，再到家装场景的漆面修补，都能看到它的身影。这款罐体的设计首先要匹配内装气雾剂的承压要求，罐体主体采用直筒薄壁结构，在保证0.6-0.8MPa内压耐受能力的前提下，尽可能压缩壁厚来控制整体重量，单手握持的直径控制在65mm左右，满装状态下总重量不超过400g，长时间手持操作也不会产生明显的酸胀感。罐顶的喷嘴组件做了分体式设计，搭配可插拔的延长喷管，针对缝隙、孔洞这类常规喷嘴难以覆盖的位置，装上延长管就能实现精准定点喷射，不用额外更换喷头就能适配不同的作业需求；配套的红色塑料盖帽在非使用状态下可以完全罩住喷嘴，既避免误触按压导致内容物泄漏，也能阻挡灰尘附着在喷口处，防止残留的漆料、润滑剂干结堵塞喷孔。设计过程中需要重点考虑罐体的重心分布，空罐状态下重心落在罐体中下部，满装时重心偏移量不超过10mm，手持喷射时不会出现头重脚轻的操控感，按压喷嘴的触发力度控制在15-20N，单指即可轻松按压触发，不需要借助额外的发力技巧。罐体底部做了内凹式圆弧过渡，一方面可以增强罐体底部的承压能力，避免放置时受外力挤压发生变形，另一方面也能让罐体平稳放置在水平工作台面上，倾斜15度以内不会发生倾倒，日常工位摆放时不需要额外的固定支架。喷嘴内部的流道做了渐扩式设计，内容物从阀体喷出后可以在出口处形成均匀的雾化扇面，不会出现局部液滴堆积的情况，针对润滑、除锈、喷漆不同的内容物属性，只需要更换喷嘴前端的导流片就能调整雾化角度，不需要改动整体阀体结构，大幅降低了不同品类产品的开模成本。罐身的直筒结构也适配自动化灌装生产线的输送要求，灌装、封盖、贴标工序都可以沿用标准气雾罐的生产工装，不需要定制专属的输送定位夹具，能有效压缩量产阶段的生产制造成本。
