微型直流水冷循环离心泵结构设计

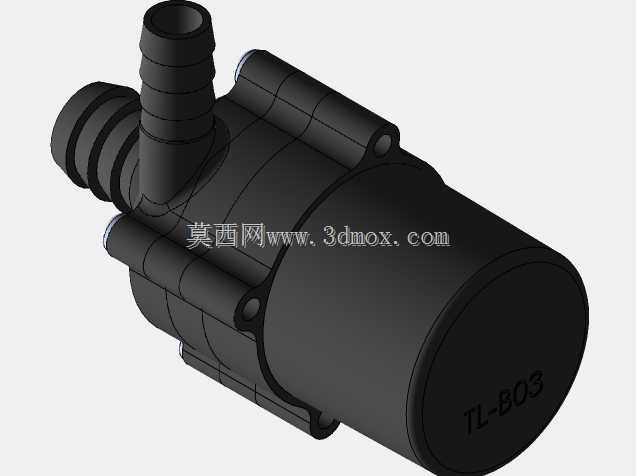

这款微型离心泵的结构设计，首先要匹配小流量流体输送场景的安装约束，整体采用同轴直联的紧凑布局，将叶轮腔与驱动段整合为一体式圆柱主体，没有额外的联轴器外伸结构，能在狭小的设备内部腔室完成布置，常见的应用场景覆盖小型水冷散热回路、桌面级饮品输送管路、小型园艺滴灌增压、水族箱水循环等对安装空间有严格限制的场合。从功能实现逻辑来看，进水端采用侧置宝塔接头结构，出水端采用同规格轴向宝塔接头，接头外壁设计多道环形凸棱，能在插接柔性软管后提供足够的抱紧力，避免流体输送过程中管路脱落渗漏，接头的通径匹配小流量工况的流道需求，不会出现通径过大导致的扬程损失，也不会因为通径过小造成流阻过高、驱动负载超限的问题。泵体外壳采用等壁厚圆柱结构，侧壁预留的两个带孔凸台是安装固定位，可通过穿装螺丝将泵体固定在设备安装板上，固定位的凸台做了加厚处理，能承受长期运行的振动载荷，避免固定位置出现应力开裂。端盖部分与主体采用止口配合定位，保证装配后叶轮腔的同轴度，减少叶轮运转时的偏磨风险，端盖表面的标识区域做了下沉处理，不会因为安装剐蹭磨损标识。设计过程中优先考虑了流体接触部分的结构平滑性，叶轮腔内部没有突兀的直角结构，能减少流体湍流造成的能量损耗，同时降低气蚀发生的概率，适配清水、轻度腐蚀性饮品等低粘度流体的输送需求。安装边界上，泵体的主体外径、接头长度、固定孔间距都做了统一的尺寸约束，能直接替换同规格的现有微型泵产品，不需要对原有设备的安装位、管路布局做额外修改，降低设备迭代的改造成本。进出水接头的朝向做了正交布局设计，能适配不同走向的管路排布，减少管路弯折带来的流阻增加，驱动段的外壳做了散热筋结构的简化处理，依靠外壳表面的自然散热就能满足长期连续运行的温度控制需求，不需要额外加装散热风扇，进一步压缩整体占用空间。在结构细节上，叶轮腔与驱动段之间的密封位置采用了内置密封槽设计，能装配标准规格的密封圈，避免流体渗入驱动部分造成部件损坏，密封槽的尺寸公差经过匹配，既能保证密封圈的压缩量在合理区间，又不会因为压缩量过大造成装配阻力过高、密封圈过早老化失效的问题。
