M8规格内六角圆柱头带配合螺钉

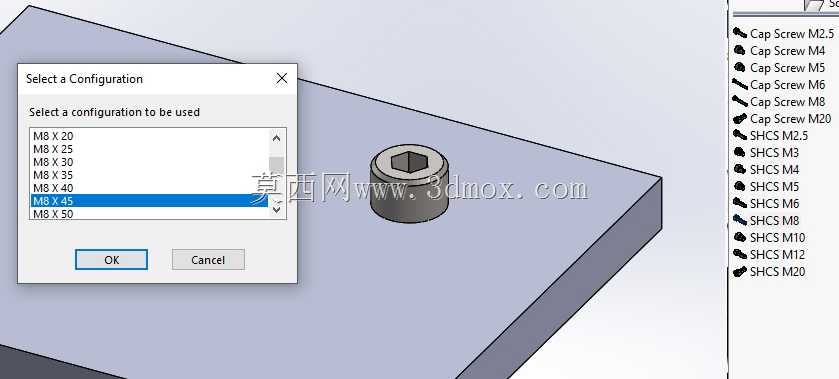

　　在常规机械结构装配场景中，内六角圆柱头螺钉是覆盖场景最广的紧固连接件之一，从小型消费电子外壳锁附、工业设备钣金件拼接，到自动化模组的构件固定，都能见到这类紧固件的应用。这款M8规格的内六角圆柱头螺钉，在建模阶段就预留了完整的配合参考逻辑，适配没有搭载智能紧固件库的三维设计环境，设计人员在进行整机或部件装配时，无需额外绘制螺纹配合的辅助参考，只需将模型拖拽至已完成孔加工或攻丝的安装位附近，模型即可自动识别安装基准完成旋入匹配，大幅减少装配阶段的重复操作。

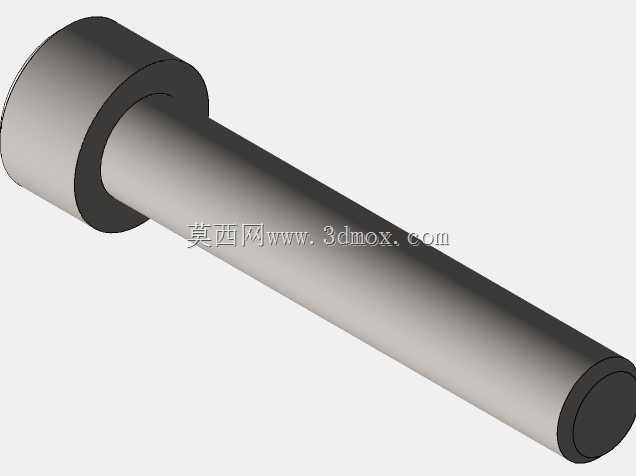

　　从功能特性来看，这款螺钉采用圆柱头内六角驱动形式，相比十字槽、一字槽的螺钉，内六角槽的受力接触面积更大，拧紧时可以承受更大的扭矩，不易出现槽口滑牙的问题，同时圆柱头的外形可以完全沉入预制的沉孔内，安装完成后连接件表面无凸起结构，既可以避免突出的螺头剐蹭操作人员或周边管线，也能让设备外表面保持平整美观，适合对外观平整度有要求的外覆盖件安装场景。螺钉的杆部采用全长度等径设计，螺纹段精度符合常规商用紧固件的公差要求，既可以用于通孔的穿装锁紧，也可以适配盲孔攻丝后的螺纹连接场景，杆部末端做了微小的倒角处理，装配时可以顺利导入螺纹孔，不会出现杆部端面卡滞在孔口的问题。

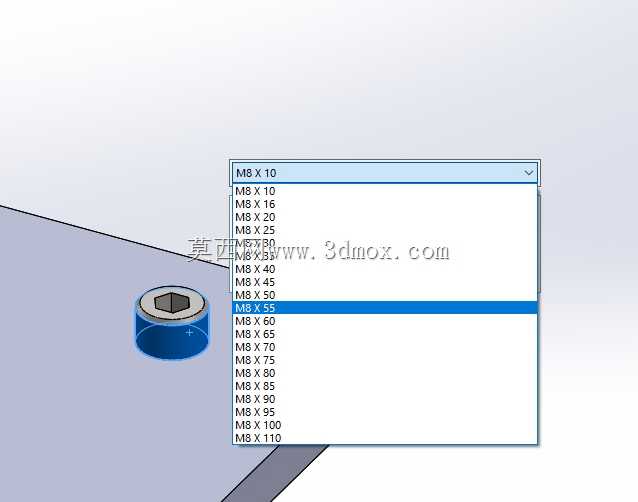

　　设计思路上，这款模型没有做过度的细节简化，完整还原了内六角槽的深度、槽口倒角以及头部与杆部衔接处的过渡圆角，这些细节在做结构干涉检查时尤为关键——很多简化螺钉模型会忽略头部下方的过渡圆角，在沉孔深度刚好匹配的场景下，容易出现实际装配时圆角与沉孔边缘干涉、螺钉无法完全锁紧的问题，而这款模型保留的过渡结构，可以让设计人员在干涉检查阶段就提前发现安装位的尺寸偏差，提前调整沉孔的深度或倒角参数，减少后续加工装配阶段的返工。同时模型预留了长度参数调整的接口，设计人员既可以在初始拖入装配体时直接选定需要的螺钉长度，也可以在装配完成后根据实际叠层厚度调整杆部长度，无需重新替换模型文件，适配不同厚度连接件的锁附需求。

　　从安装边界尺寸来看，M8规格的内六角螺钉头部直径为13mm，头部高度为8mm，内六角对边尺寸为6mm，适配的沉孔开孔直径建议设置为14mm，沉孔深度不小于8.5mm，才能保证螺钉头部完全沉入安装面以下；螺纹段的大径为8mm，中径、小径参数符合普通粗牙螺纹的标准公差，攻丝时预制底孔直径建议设置为6.8mm，可保证螺纹啮合强度满足常规钢件、铝件的连接需求。在实际选型应用中，这类M8螺钉通常用于承受中等载荷的连接场景，比如自动化设备的型材框架拼接、钣金护罩的固定、传动模组的安装座锁紧等场景，单颗螺钉的有效锁紧力可以满足常规静态载荷下的连接需求，如果是承受振动载荷的场景，还可以配合弹垫、平垫或者螺纹胶使用，进一步提升连接的防松性能。

　　在三维建模的实际应用中，这类带配合参考的标准件模型，可以大幅提升装配效率，设计人员不需要逐个添加配合约束，也不用反复核对螺钉的安装方向，模型自带的配合参考会自动对齐安装孔的轴线与安装面，只需要确认旋入深度即可完成装配。对于需要做整机BOM统计的场景，模型的参数化设计也可以直接导出规格参数，不需要人工手动录入紧固件的规格信息，减少BOM整理阶段的出错概率。相比从通用标准件库调用的模型，这款螺钉的模型细节更贴合实际生产的紧固件尺寸，不会出现模型尺寸与实物偏差过大导致的安装位设计错误，比如很多通用模型的内六角槽深度偏浅，实际装配时内六角扳手无法完全插入，容易出现拧滑的问题，而这款模型的槽深、头部尺寸都参考了量产紧固件的实际尺寸，设计阶段的模拟结果和实际装配的匹配度更高。
