流线型手持振动按摩器具结构设计

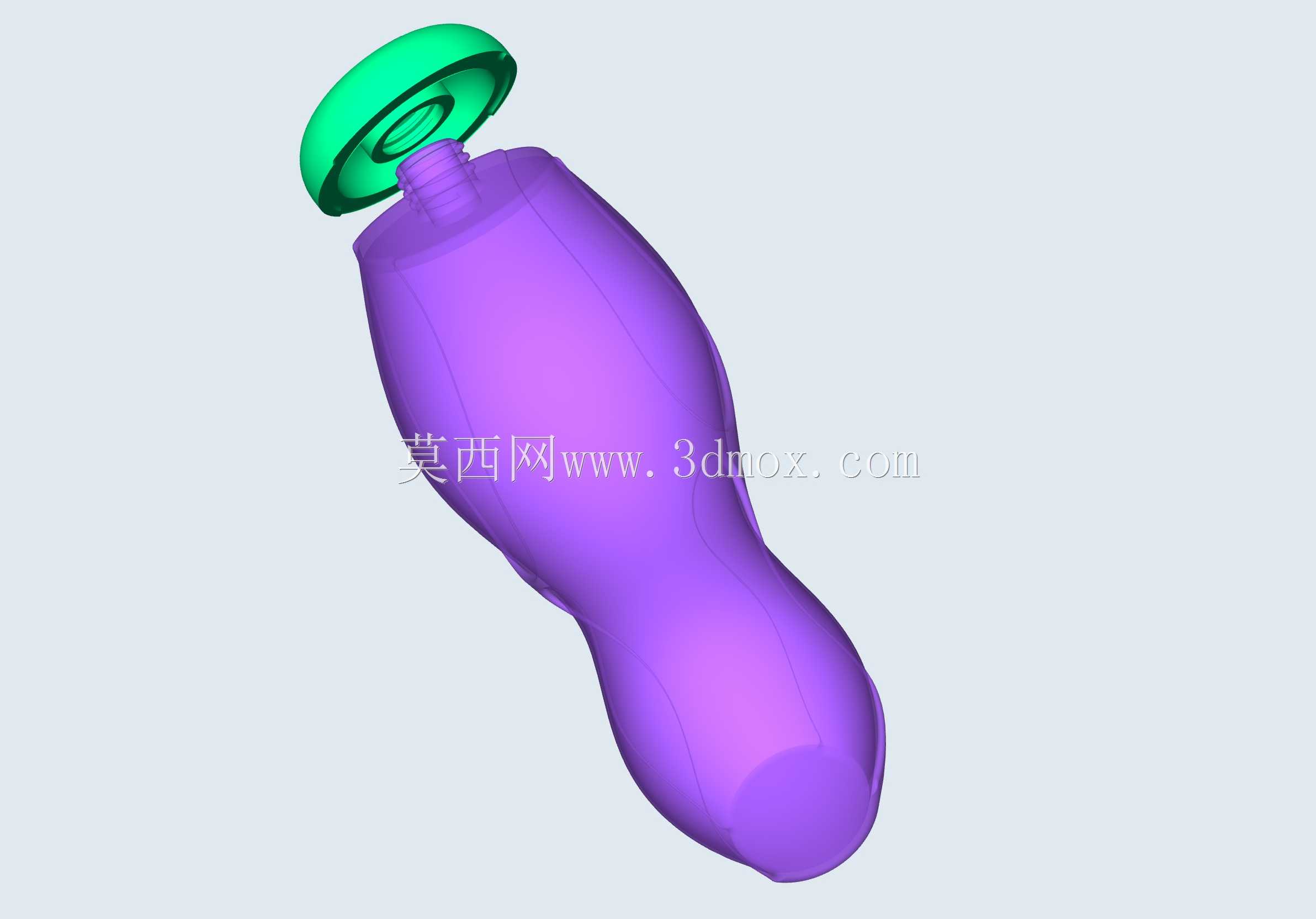

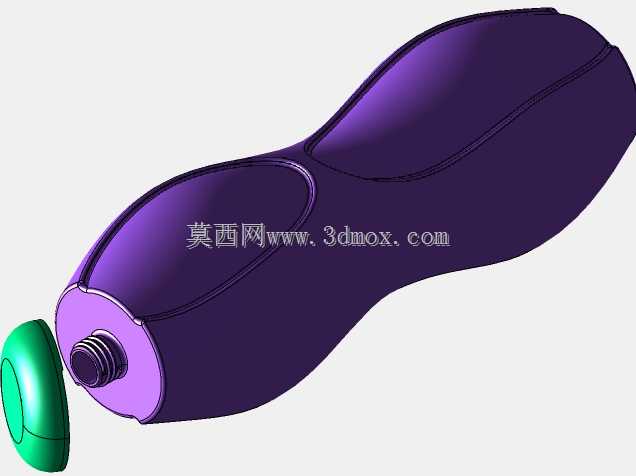

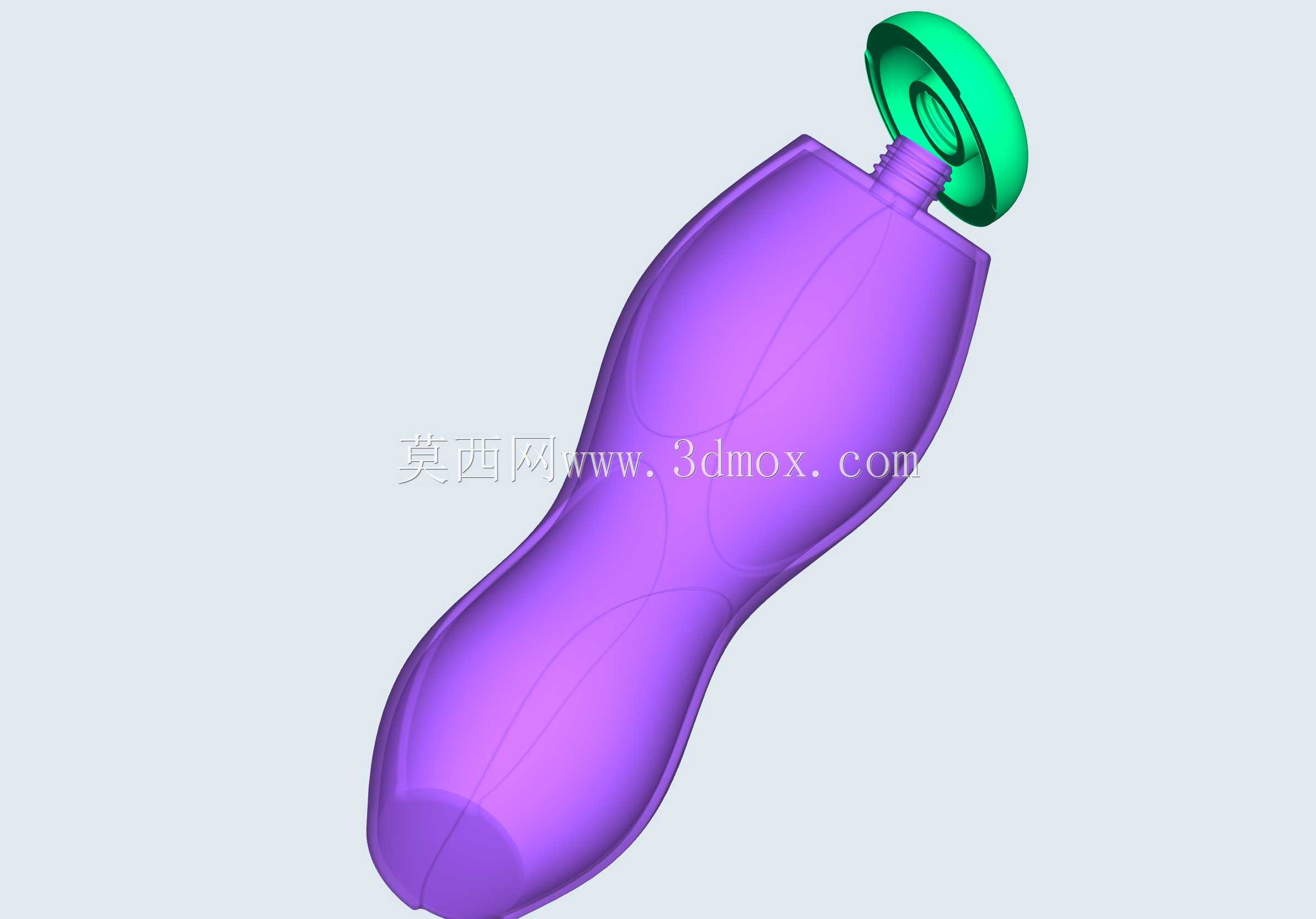

该结构设计针对个人护理类手持按摩器具开发，核心围绕手持使用场景的人机交互需求展开，整体采用双段式曲面收腰造型，主体壳体为饱满的流线型弧面，握持段做内收过渡处理，贴合手掌自然弯曲的弧度，长时间握持施力时不会产生硌手的应力集中点，适配不同手型的抓握姿态。顶部的振动输出端采用独立的圆盘式结构，与主体壳体通过螺纹旋合结构连接，既可以保证内部振动组件的装配定位精度，也能根据不同使用需求更换不同接触面的按摩头，拓展使用场景。从结构布局来看，内部预留的腔体可依次容纳振动电机、供电电池与控制电路板，各部件的安装位均做了限位筋设计，避免设备运行振动时部件移位产生异响，壳体壁厚均匀控制在1.8mm左右，既保证了外壳的结构强度，跌落时不易开裂，也能控制整体重量，降低手持使用的疲劳感。顶部振动头与主体衔接处做了阶梯式密封槽设计，可加装硅胶密封圈实现日常使用的防泼溅能力，适配浴室等潮湿场景的使用需求。整体外形无尖锐棱角，所有外轮廓边均做了R2以上的圆角过渡，接触皮肤时不会产生刮蹭感，曲面造型也便于日常清洁擦拭，不会残留卫生死角。在安装边界上，主体最大直径控制在42mm，整体长度控制在135mm，可适配常规的便携收纳包尺寸，方便外出携带；顶部振动头直径为30mm，接触面积适中，既可以针对肩颈、腰背等大肌肉群做放松按摩，也能适配关节等小区域的点位按摩需求。壳体的分模线沿曲面最大轮廓线布置，注塑生产时不会产生明显的合模痕，后续表面处理可采用哑光亲肤涂层，进一步提升握持的触感与防滑性能。内部振动组件的安装位做了偏心配重的动平衡校准预留，可保证设备运行时的振动均匀传递到顶部按摩头，减少握持段的震手感，提升使用体验。
