三通法兰式工业闸阀结构设计

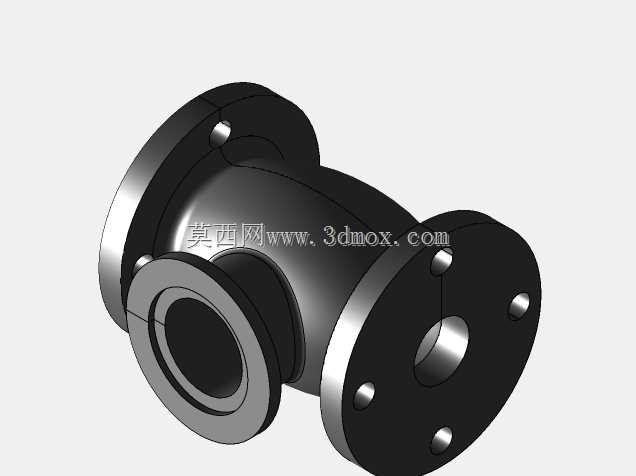

　　这款三通结构的法兰连接闸阀，主要应用在多支路交汇的工业流体输送管路中，常见于化工介质输送、市政给排水支管汇流、暖通空调循环水系统、小型工艺装置的流体切换节点，承担管路通断控制、支路介质截断的核心作用，相比两通闸阀可减少管路中弯头、接头的使用数量，降低管路泄漏点，同时缩小阀组安装的整体占用空间。从结构设计来看，三个连接端均采用标准凸面法兰结构，法兰端面加工有密封水线，配套对应压力等级的法兰垫片即可实现端面密封，法兰盘上均匀分布的螺栓孔位置严格遵循通用管路法兰标准，可直接与同公称通径、同压力等级的标准管路法兰对接，不需要额外加工转换接头，安装适配性较强。阀体采用流线型的三通腔体结构，介质流通通道做了圆弧过渡处理，

　　可减少介质在阀腔内部的湍流阻力，降低介质输送过程中的压损，同时避免介质中的固体杂质在腔体内直角位置沉积卡阻闸板。闸板的密封面采用平行式硬密封结构，密封面堆焊耐磨合金层，可耐受常规工况下介质的冲刷磨损，阀杆采用暗杆结构设计，阀杆升降行程全部在阀体内部完成，外部没有突出的升降杆结构，可适配安装空间高度受限的管路场景，同时避免阀杆外露被粉尘、腐蚀性介质侵蚀，延长阀杆的传动使用寿命。从安装边界来看，三个法兰端面的中心距、法兰厚度、螺栓孔中心圆直径均匹配常用公称压力等级的管路标准，安装时需要预留的操作空间主要集中在阀顶部的手轮操作区域，手轮的回转半径范围内不能布置其他管路或结构件，避免操作时出现干涉。在实际选型应用中，

　　这类三通闸阀可实现两个支路的同步通断控制，也可根据工艺需求调整闸板结构实现单支路截断，相比在三个管路上分别安装两通闸阀的方案，整体阀组的长度可缩短近三分之一，连接螺栓的使用数量减少近四成，不仅降低了管路安装的材料成本，也减少了后期运维过程中密封点检查的工作量。建模过程中对法兰螺栓孔的位置度、阀腔与法兰通道的同轴度、闸板密封面的平面度都做了严格的公差约束，所有配合面的尺寸链都经过校核，确保闸板升降过程中无卡滞，密封面闭合后能实现可靠密封，不会出现内漏情况。阀体外部的加强筋布置在三个法兰交汇的应力集中位置，可承受管路安装时的螺栓预紧力，以及介质输送过程中的水锤冲击，避免阀体在应力集中位置出现开裂变形。手轮与阀杆的连接采用方榫配合结构，

　　传递扭矩可靠，手轮边缘做了圆弧滚花处理，手动操作时摩擦力足够，不会出现打滑情况。在流体特性适配方面，这款阀件的腔体流道没有缩径设计，介质流通的通径与连接管路的通径完全一致，不会因为阀件的存在缩小介质过流面积，适合输送含有少量固体颗粒的流体介质，也可用于清水、压缩空气、低粘度油品等常规工业介质的管路控制，适用场景覆盖多数中低压工业管路的通断控制需求。
