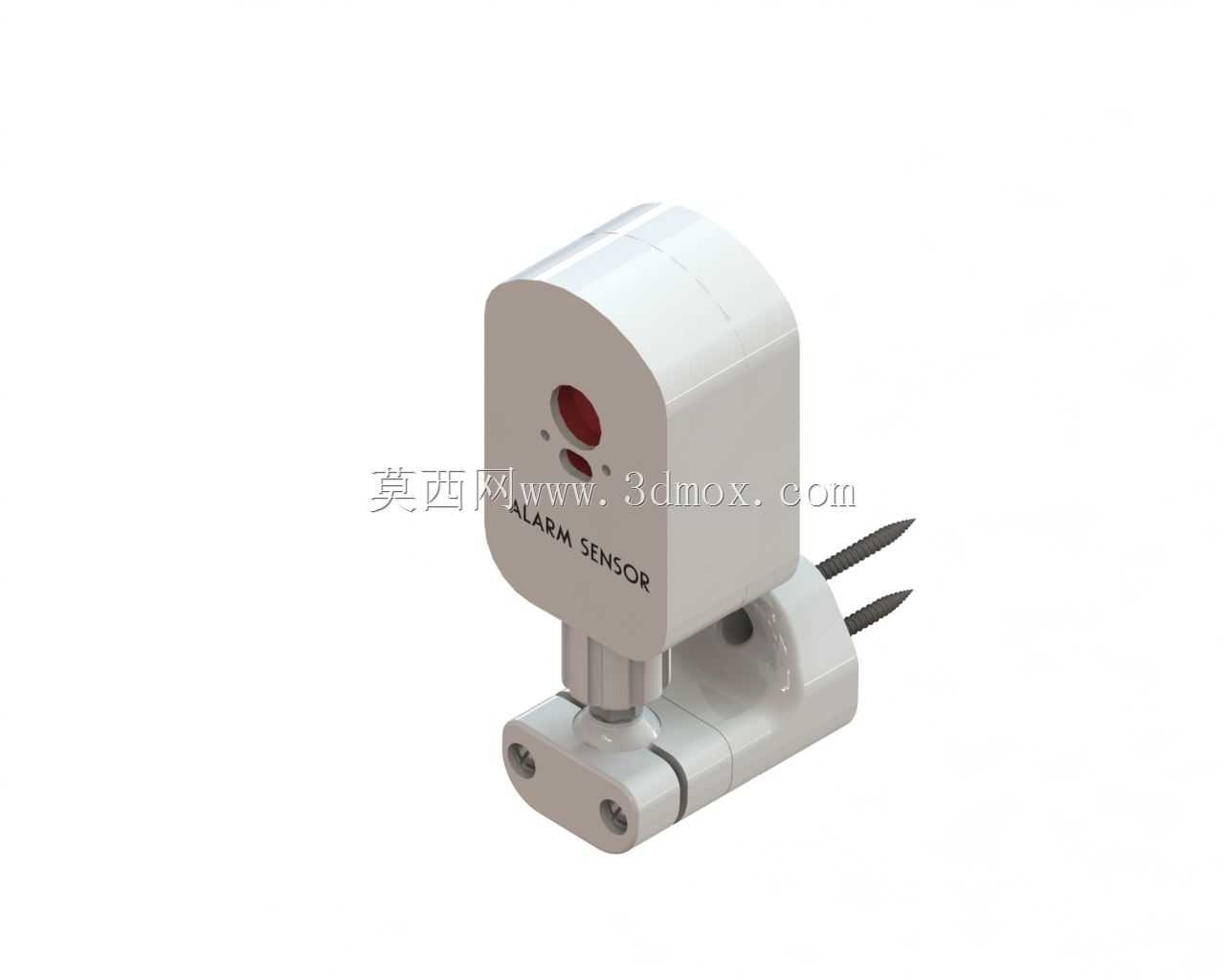

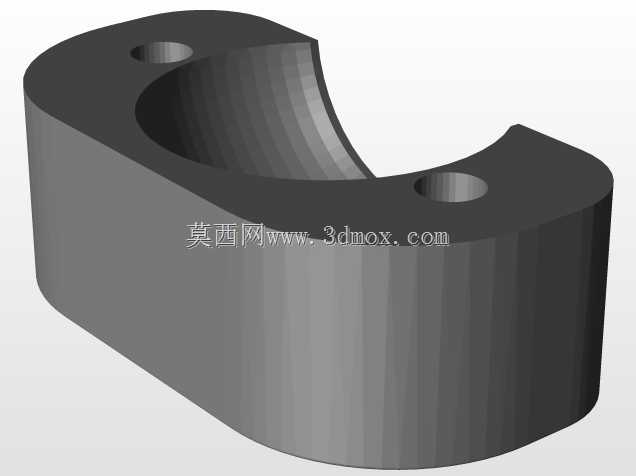

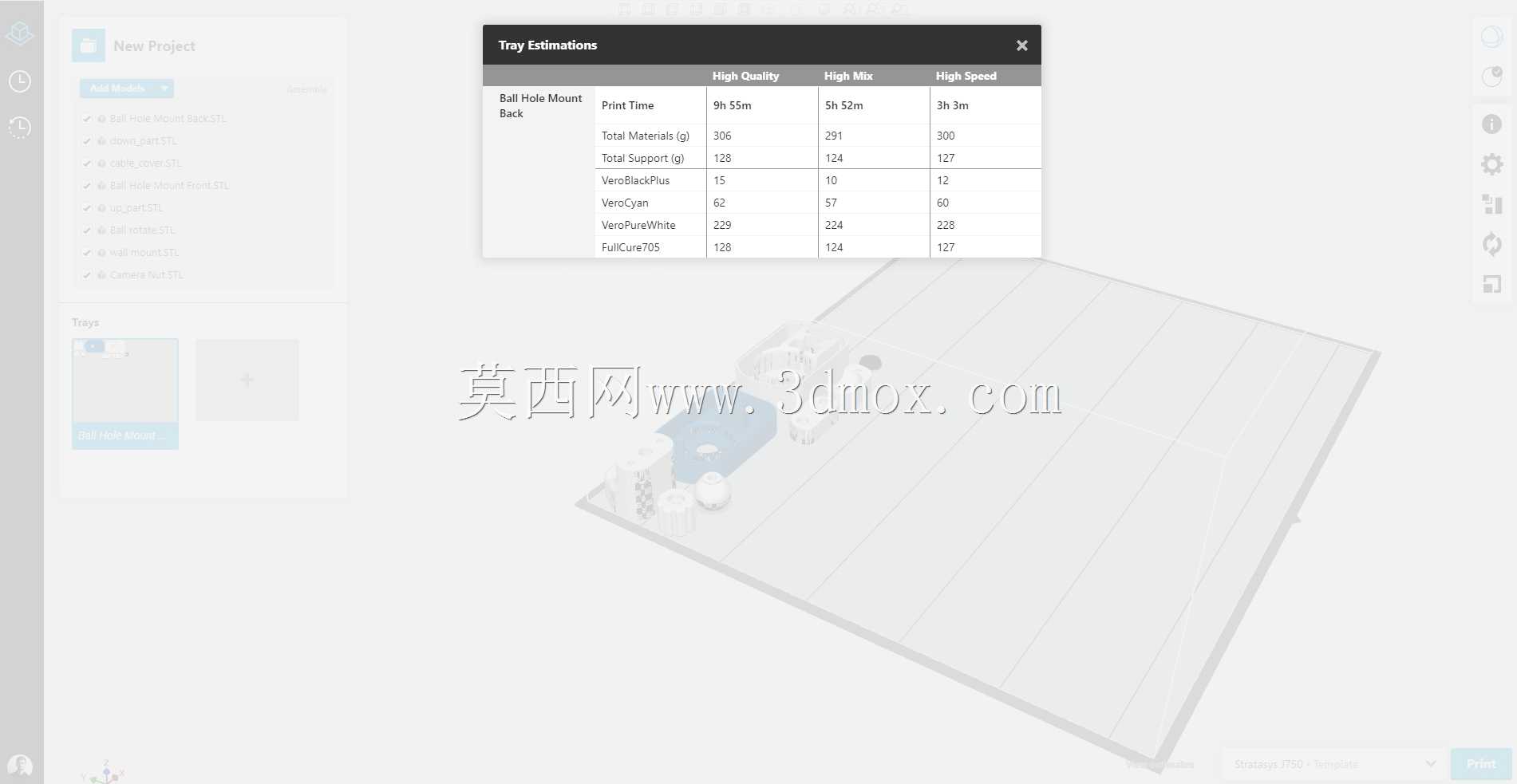

仿报警探测器外观监控摄像安装结构

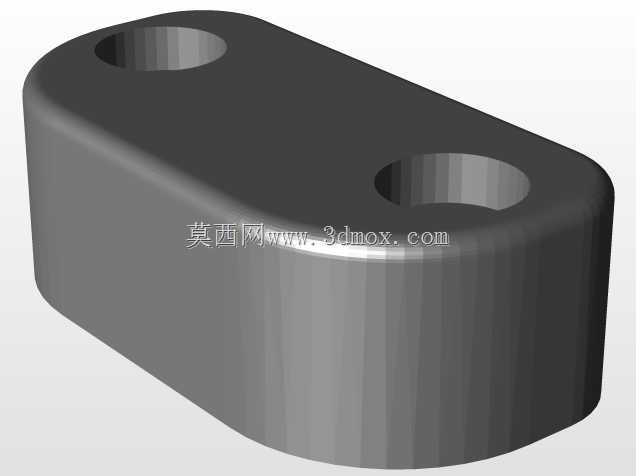

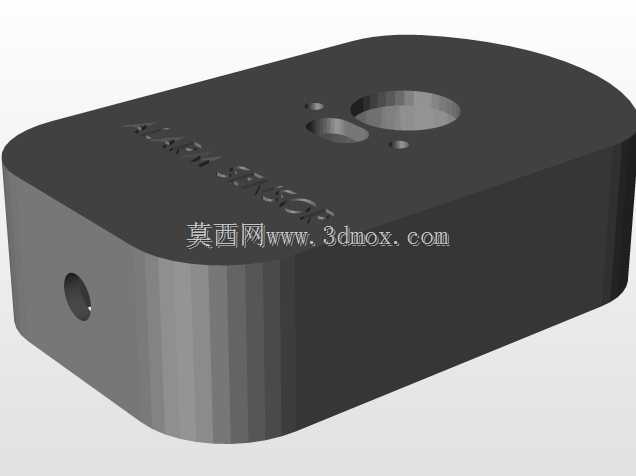

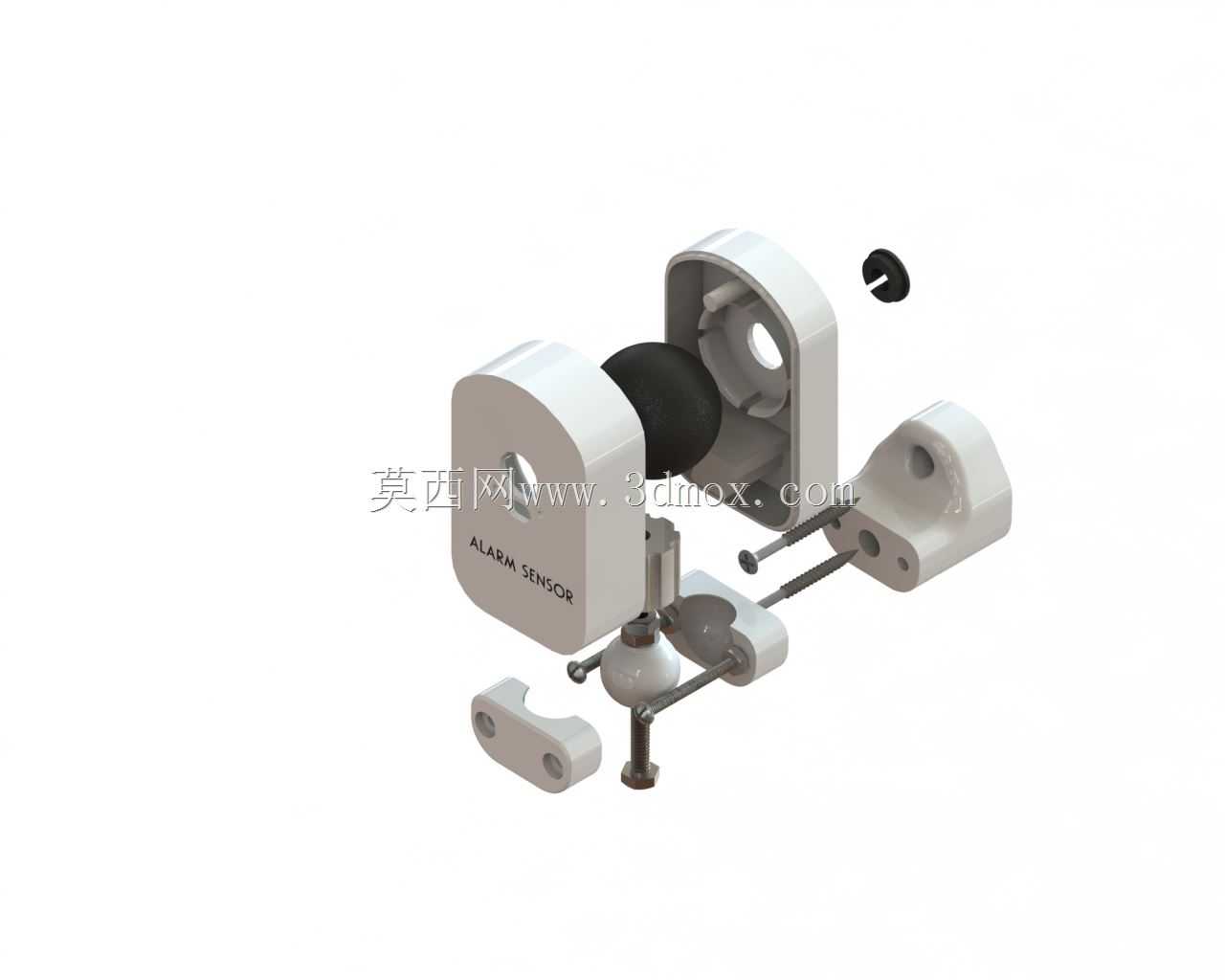

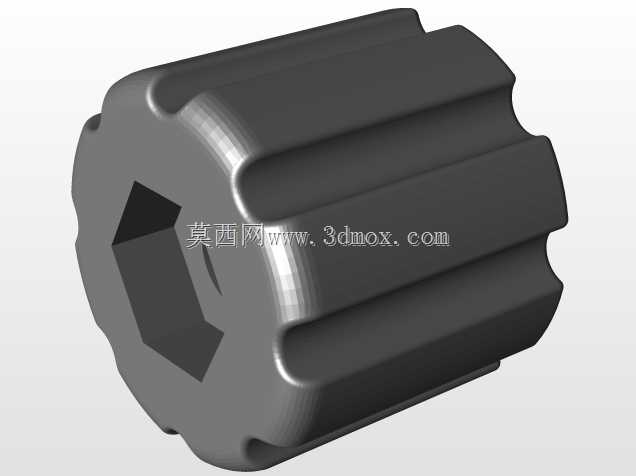

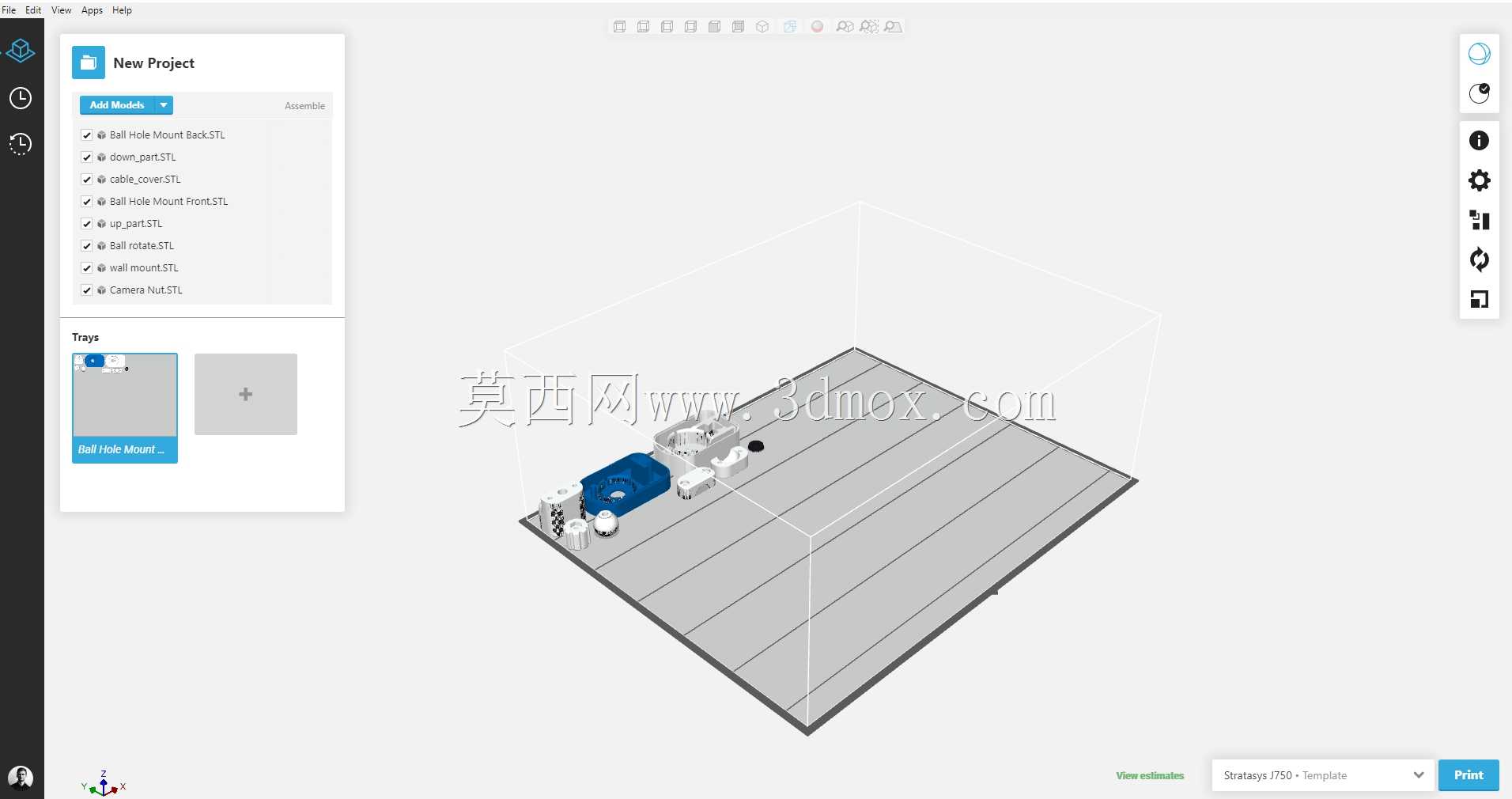

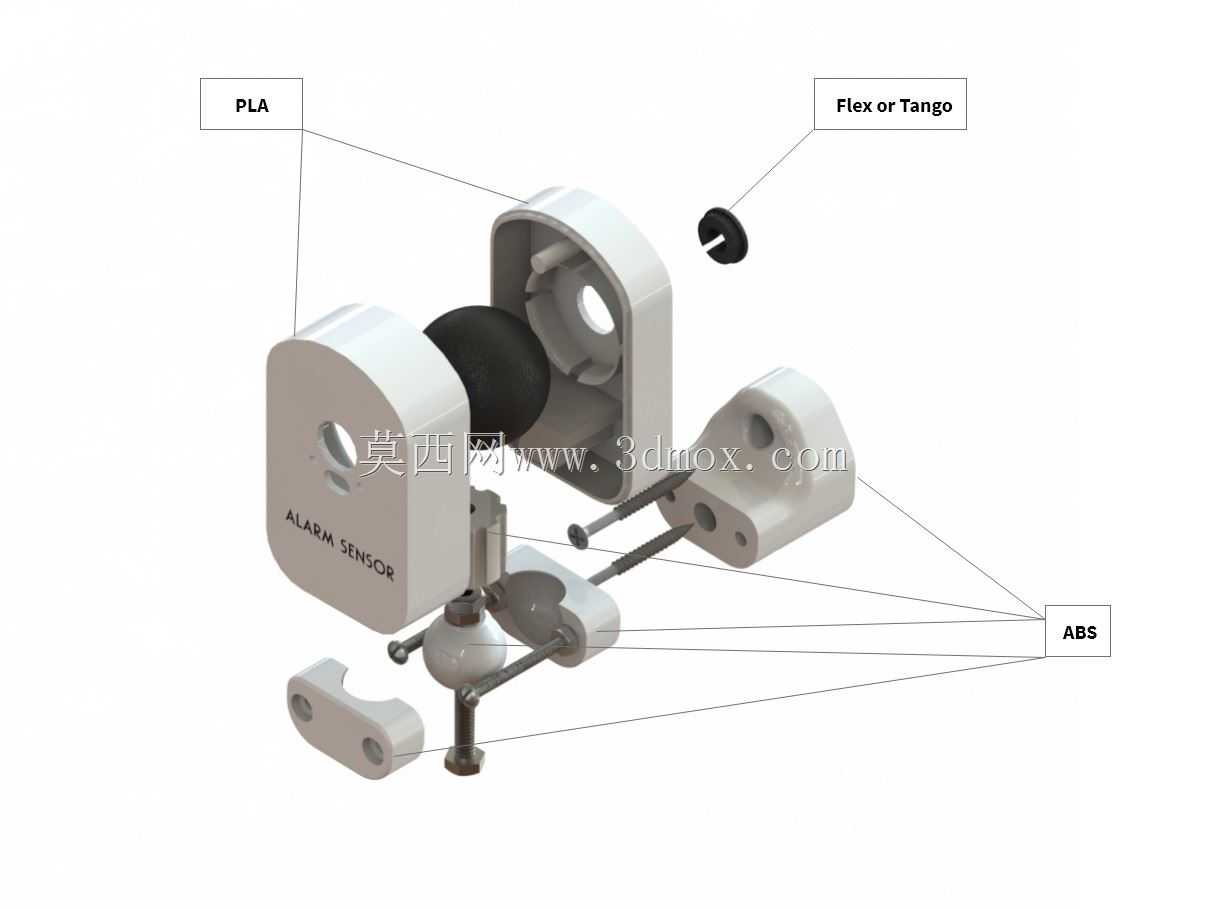

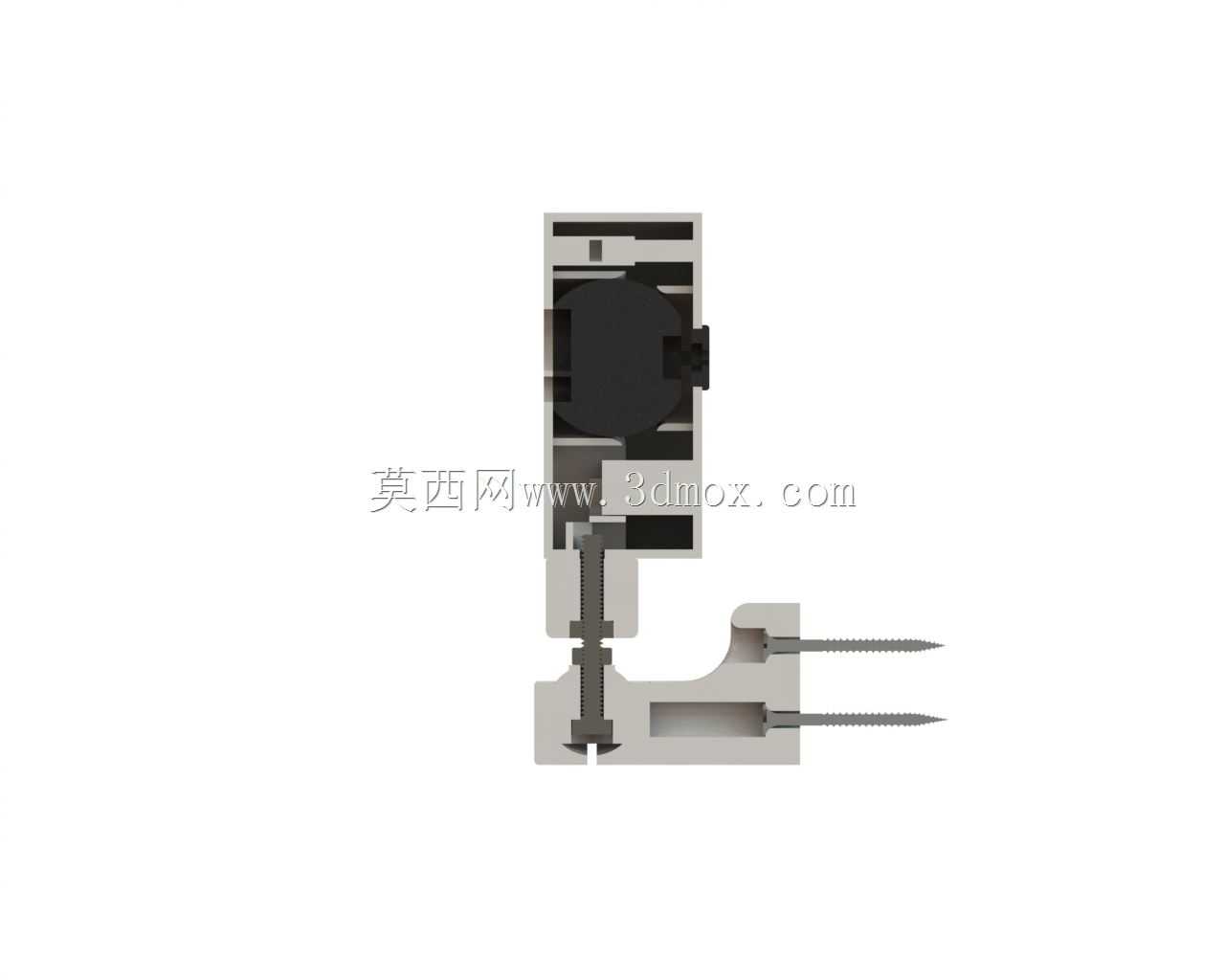

这款监控摄像安装结构采用伪装式设计思路，将常规监控摄像头的主体外壳设计成报警信号探测器的外观形态，适配民用、商用场景下的隐蔽监控需求，避免外露摄像头带来的突兀感，同时保留报警探测器的视觉警示效果，降低设备被人为破坏的概率。结构整体分为上部探测模拟主体、中部旋转连接轴、下部安装底座三个核心部分，上部主体外壳做圆角过渡处理，正面预留模拟探测感应区的开孔结构，可内置摄像镜头与补光元件，外壳侧面做分型线处理，方便后期组装时的壳体扣合与内部元器件固定。中部连接轴采用阻尼转轴结构，可支持上部主体在水平方向360度旋转、垂直方向大角度俯仰调节，满足不同监控角度的调整需求，转轴与上下部分的连接位置做限位凸台设计，避免调节过程中出现线缆拉扯、结构松脱的问题。下部安装底座设计为双插脚式固定结构，可直接卡入墙面预留的标准86型暗装接线盒，也可通过底座预留的螺丝孔位采用膨胀螺丝直接固定在墙面、吊顶等安装基面，底座与安装面的接触位置做薄型橡胶垫预留槽，安装后可填补基面不平整带来的缝隙，同时起到一定的防水减震作用。结构设计过程中充分考虑内部元器件的排布空间，上部壳体内腔预留了摄像模组、无线传输模块、供电模块的安装位，所有筋位厚度均匀控制在1.8mm-2.2mm之间，避免注塑生产时出现缩痕、翘曲等缺陷，壳体连接处预留0.2mm的装配间隙，适配常规注塑件的公差范围。安装边界方面，整体结构突出安装基面的高度控制在75mm以内，上部主体最大直径为42mm，底座安装孔位间距为60mm，适配绝大多数室内外墙面的安装条件，无需额外定制安装配件，采用常规自攻螺丝即可完成固定。结构整体无外露尖锐棱角，所有边角均做R1以上的圆角处理，避免安装调试过程中划伤操作人员，同时外露壳体表面做细磨砂纹理处理，减少光线反射带来的监控画面眩光问题，也能提升外壳的耐脏污性能，减少后期维护清洁的频次。
