小米水盒插接式锁扣结构设计

　　日常接触的小型储水设备中，锁扣是决定盒体开合可靠性、密封稳定性的核心小尺寸结构件，这款适配小米水盒的插接式锁扣，主要面向桌面净水设备、小型加湿装置这类带可拆卸储水舱的民用电器使用，承担水盒与主机基座的连接锁止、定位限位作用，避免设备移动、倾斜过程中水盒松脱漏水，同时兼顾用户日常拆卸加水、清洁维护的操作便捷性。从实际使用场景来看，这类锁扣长期处于近水、温湿度波动的工作环境，材料选用ABS或PLA材质时，ABS版本可满足量产装配的耐冲击、耐水蚀需求，PLA版本可适配3D打样、小批量定制替换的场景，两种材料都能满足日常使用的结构强度要求，不会出现频繁开合后的断裂、形变问题。结构设计上采用侧滑插接配合卡扣锁止的复合形式，

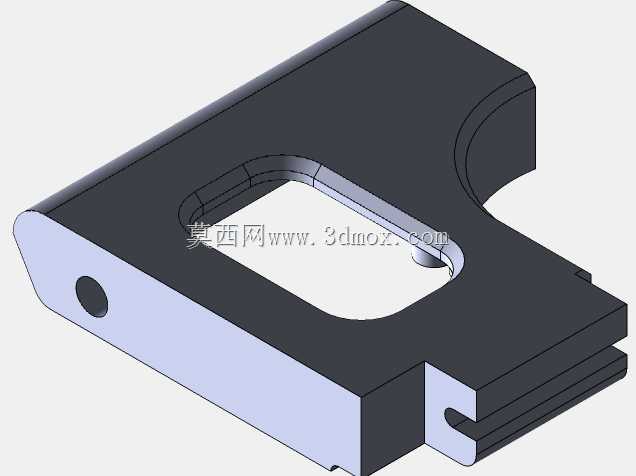

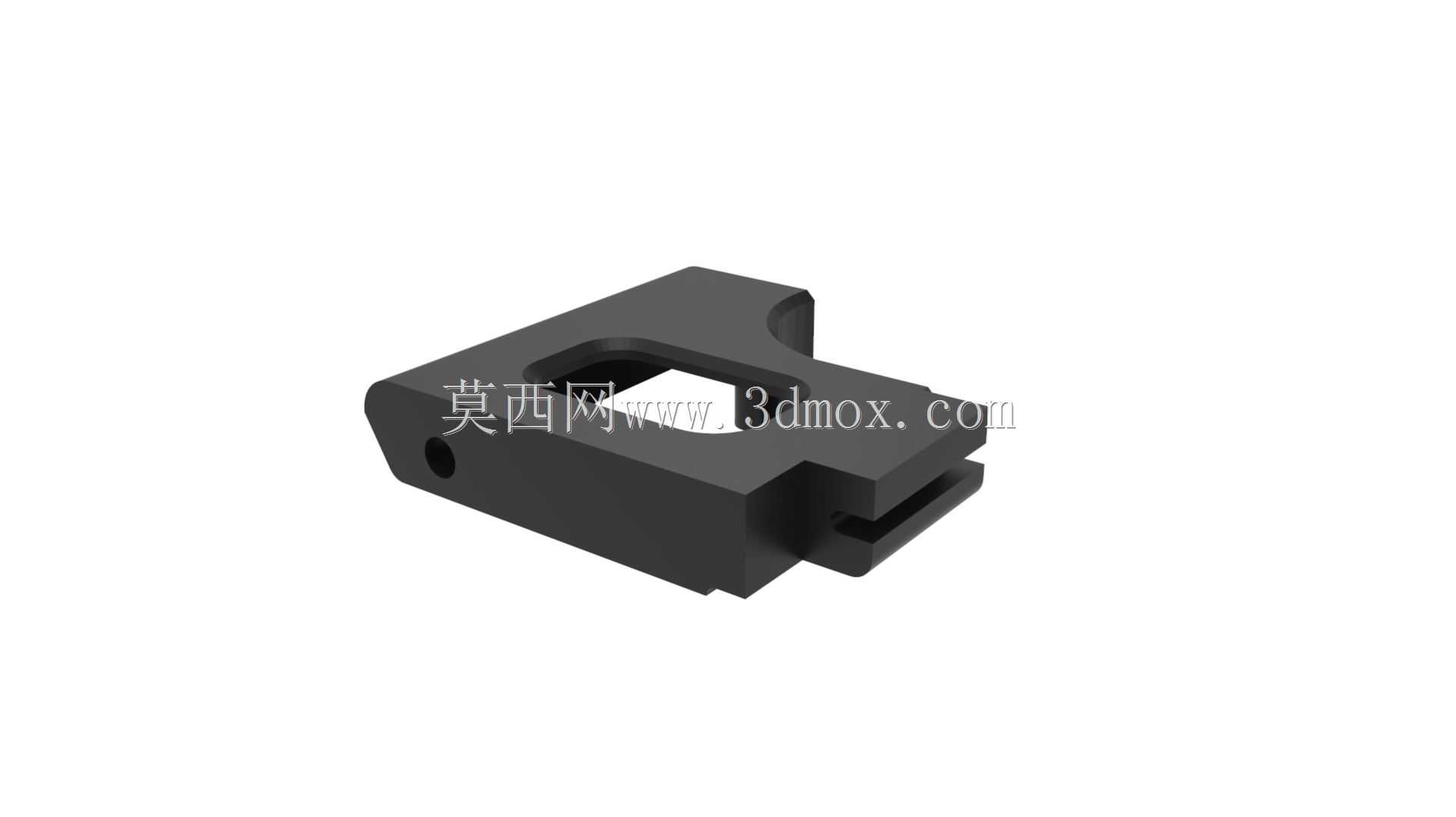

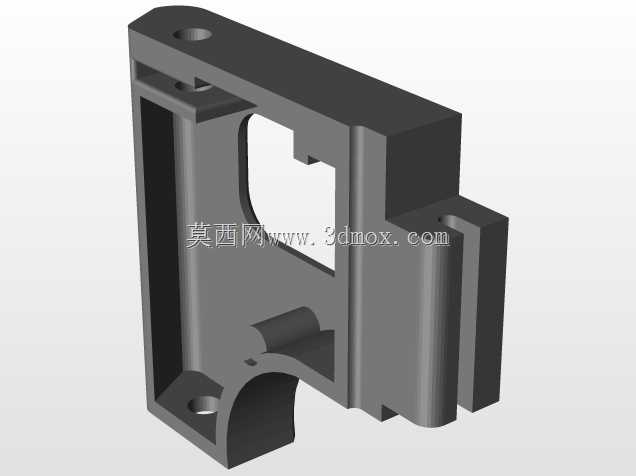

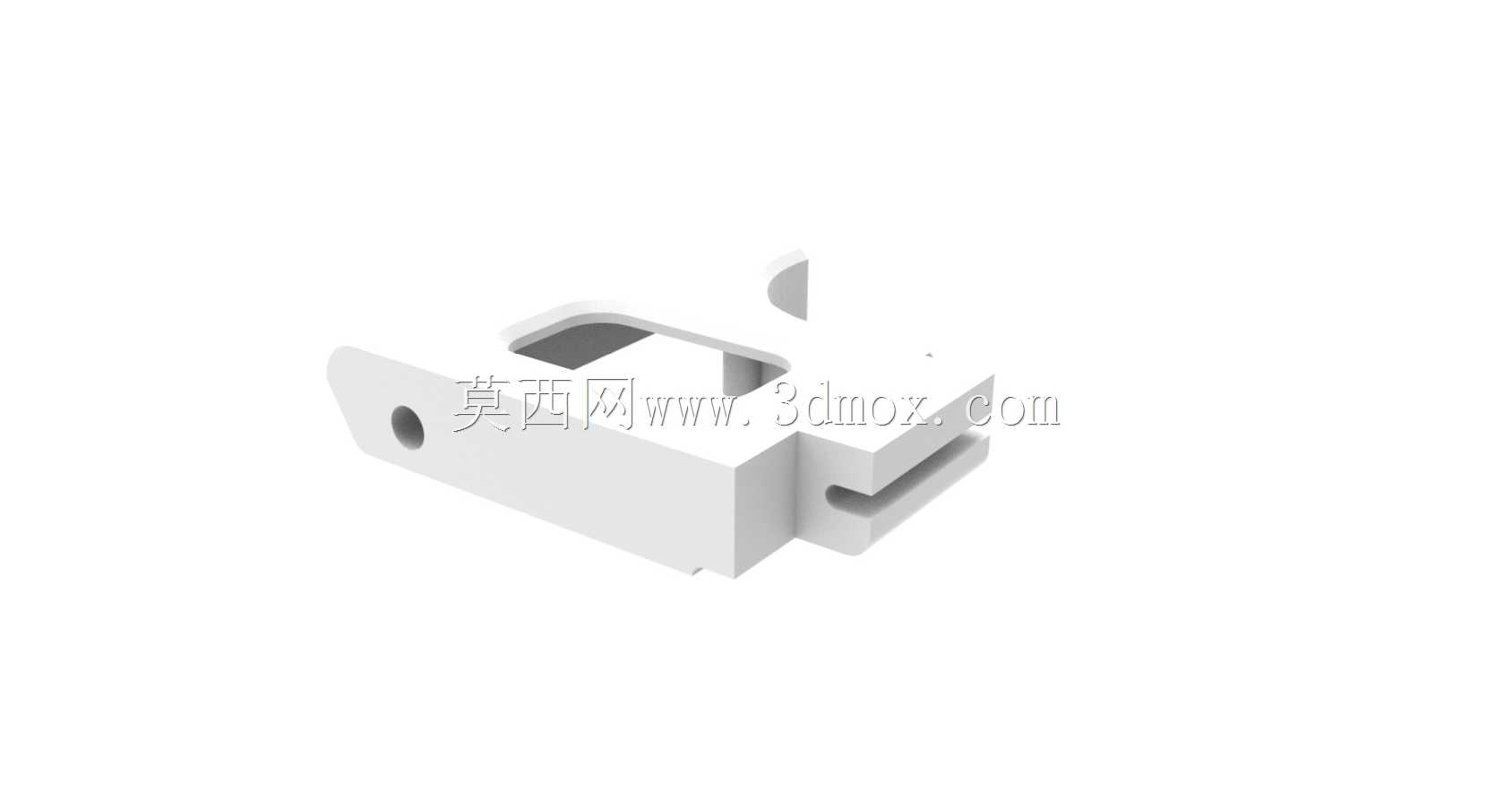

　　主体为一体化注塑成型的块状基座，一侧设置带圆孔的安装定位柱，可通过螺丝或热熔柱固定在水盒侧壁的预设安装位，安装时定位柱与水盒侧壁的定位孔配合，能快速确定锁扣的装配位置，避免装配偏移导致的锁止卡滞。锁扣的插接端采用梯形导向槽设计，插入主机基座对应卡槽时，导向斜面能自动修正装配偏差，即使用户盲操作也能顺利完成水盒的安装到位，到位后卡扣结构自动卡入基座的限位凹槽，形成明确的到位反馈，用户能通过触感和轻微的卡入声响确认锁止完成，无需额外施加按压力。解锁时仅需轻压锁扣外露的弹性按压位，卡扣脱离限位凹槽即可抽出储水盒，操作行程控制在3mm以内，按压力度设置在15N左右，既不会因为力度过小导致意外松脱，也不会因为力度过大造成操作费力，

　　适配不同年龄层用户的使用习惯。从安装边界来看，锁扣整体外形紧凑，突出水盒侧壁的高度控制在8mm以内，不会额外占用设备的外部空间，适配水盒侧壁厚度2-3mm的安装场景，安装后与水盒侧壁贴合紧密，无多余凸起缝隙，避免长期使用后缝隙积灰、残留水渍的问题。结构上做了等壁厚设计，主体壁厚均匀控制在2mm，卡扣弹性臂的厚度设置为1.2mm，既保证弹性臂的反复形变寿命，可承受超过5000次的开合循环不出现疲劳断裂，也避免注塑生产时出现缩痕、翘曲等成型缺陷，降低量产的不良率。锁扣与基座卡槽的配合间隙设置为单边0.15mm，既保证插接过程的顺滑无卡滞，也避免间隙过大导致水盒安装后出现晃动、异响，配合水盒本身的硅胶密封圈，能稳定维持储水舱的密封性能，

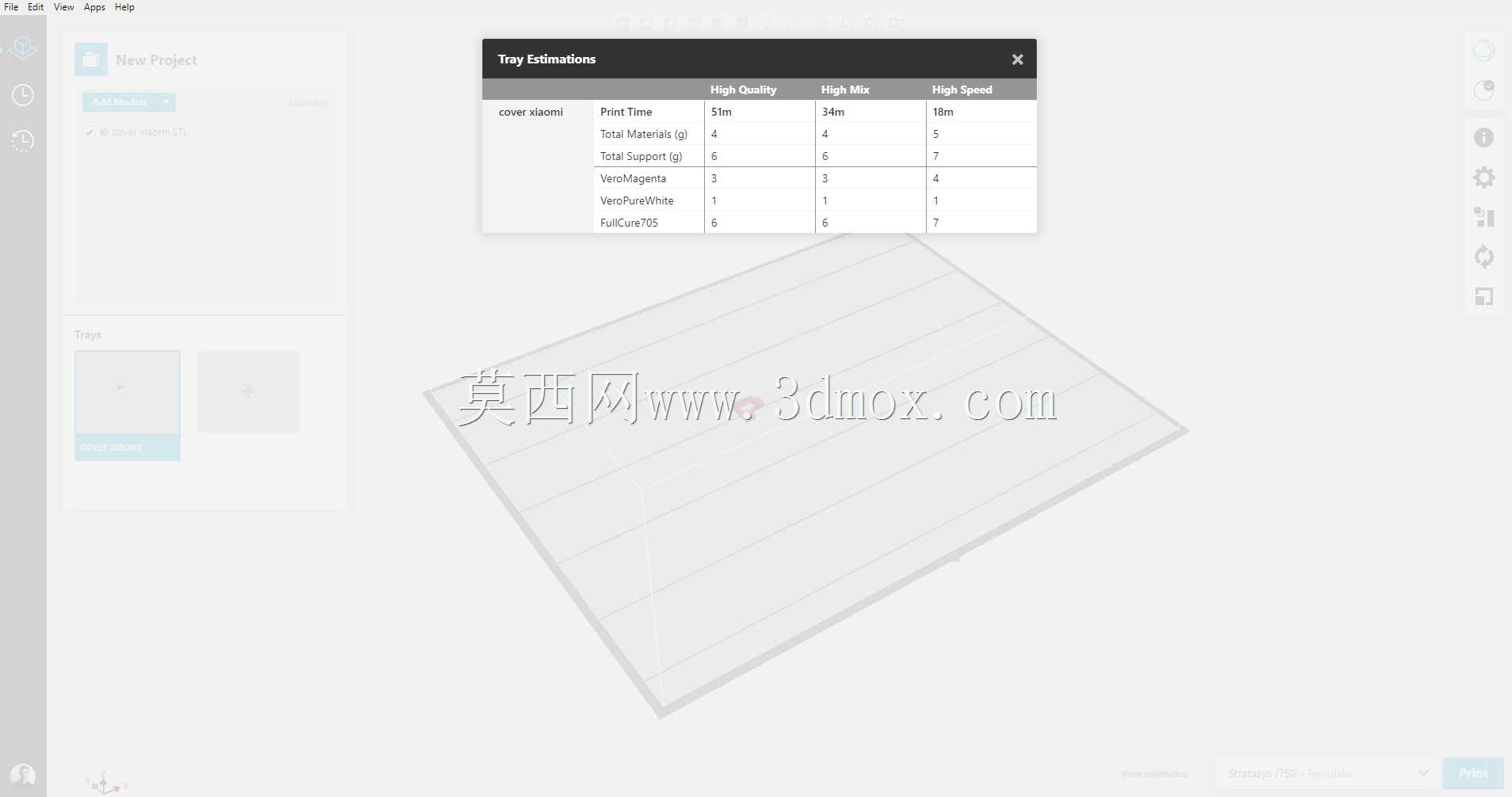

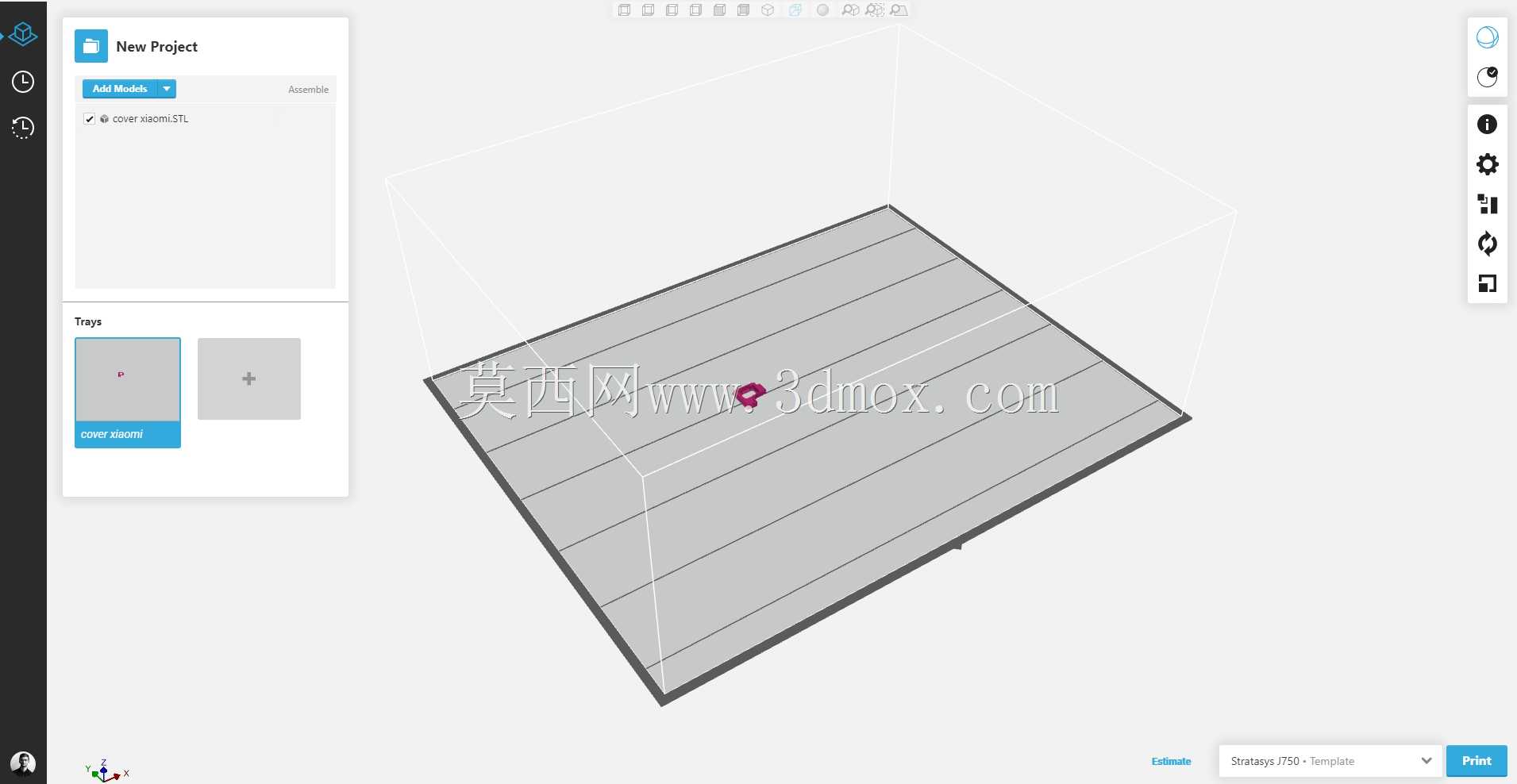

　　即使设备受到轻微碰撞、倾斜角度不超过30度时，锁扣也不会意外脱开，杜绝漏水风险。在细节处理上，锁扣的所有外露棱边都做了R0.5的圆角处理，没有尖锐边角，用户拆卸水盒时不会划伤手部，安装定位孔的边缘做了倒角导向，方便装配时螺丝或热熔柱的导入，提升装配效率。针对3D打印的使用场景，结构设计上避免了大角度悬空结构，打印时无需添加额外支撑，打印耗材用量控制在51米左右的1.75mm线材，打印完成后仅需简单去除毛边即可直接使用，非常适合用户自行打印替换损坏的原厂锁扣，无需整体更换储水盒，降低使用维护成本。实际装配验证中，这款锁扣能适配同规格的多款小型储水设备的水盒固定，不仅限于对应型号的小米水盒，只要安装位尺寸、卡槽规格匹配，都能实现稳定的锁止效果，结构通用性较强。设计过程中也充分考虑了模具量产的可行性，所有结构都满足注塑模具的脱模要求，没有倒扣、侧凹等需要复杂抽芯结构的设计，简化了模具结构，能有效降低量产的模具成本和单件生产成本，适合大批量生产配套。
