轮式造型气体分析仪外壳结构设计

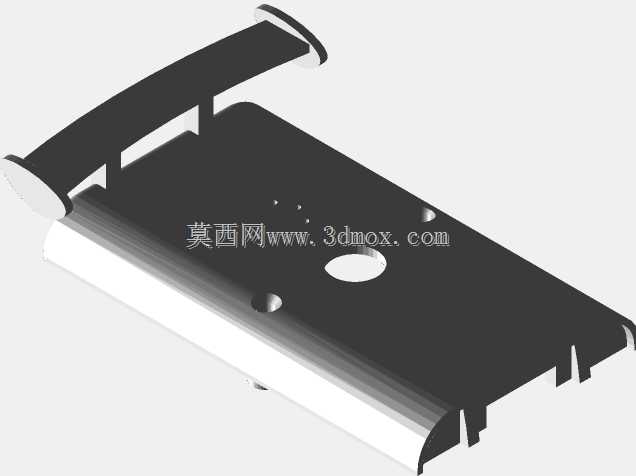

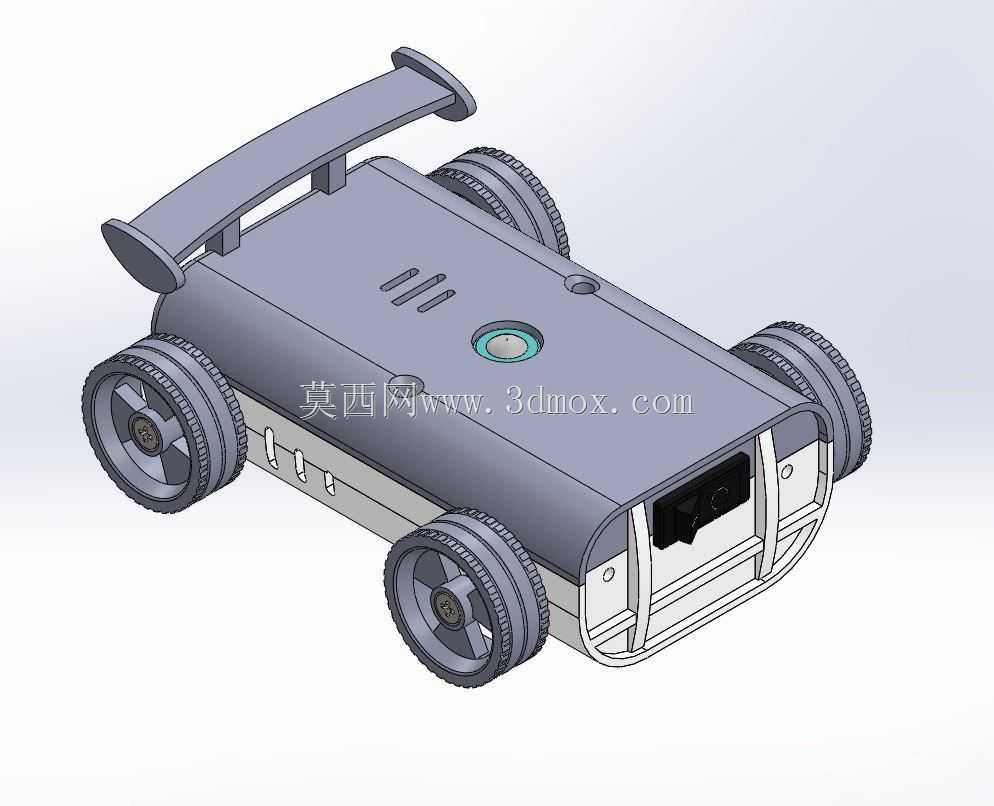

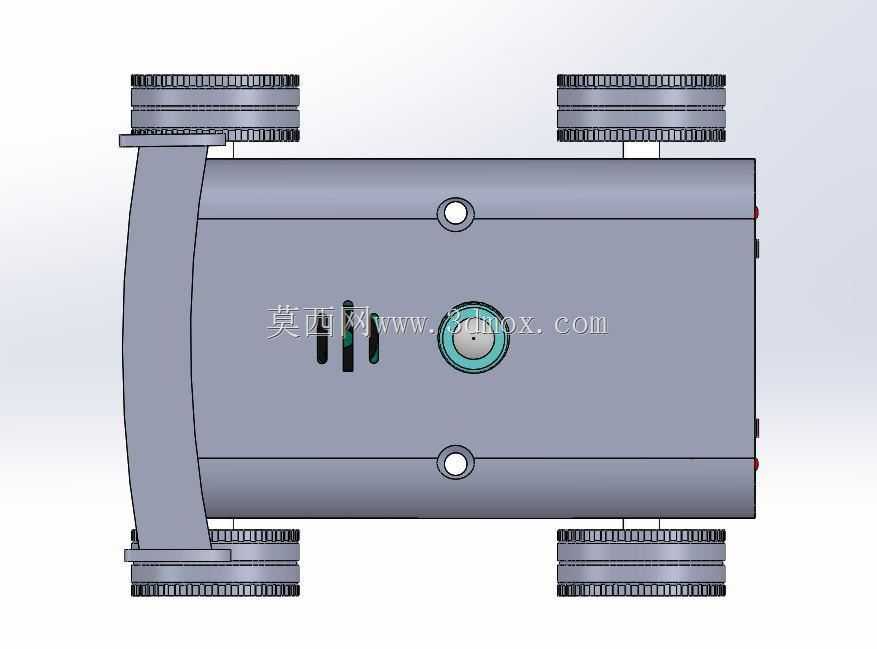

　　这款轮式造型的气体分析仪外壳，主要面向现场移动气体检测场景设计，适配厂区巡检、环境应急监测、受限空间作业气体排查等需要频繁转移检测点位的使用需求，区别于传统手持式或固定式气体检测设备，该外壳通过轮式承载结构降低了操作人员长时间携带设备的负重压力，同时兼顾了设备内部组件的紧凑排布与防护需求。从结构设计逻辑来看，外壳整体采用上下分壳的装配形式，上壳为一体化弧面造型，既减少了外部磕碰对壳体的应力集中，也能在户外使用时避免表面积水、积尘残留，上壳预留的圆形开孔对应检测传感器的外露感应端，三个平行的条形开槽为设备内部散热风道的出风口，配合下壳对应位置的进风间隙，可在设备连续运行时形成自然对流散热，无需额外加装散热风扇即可满足核心电路、

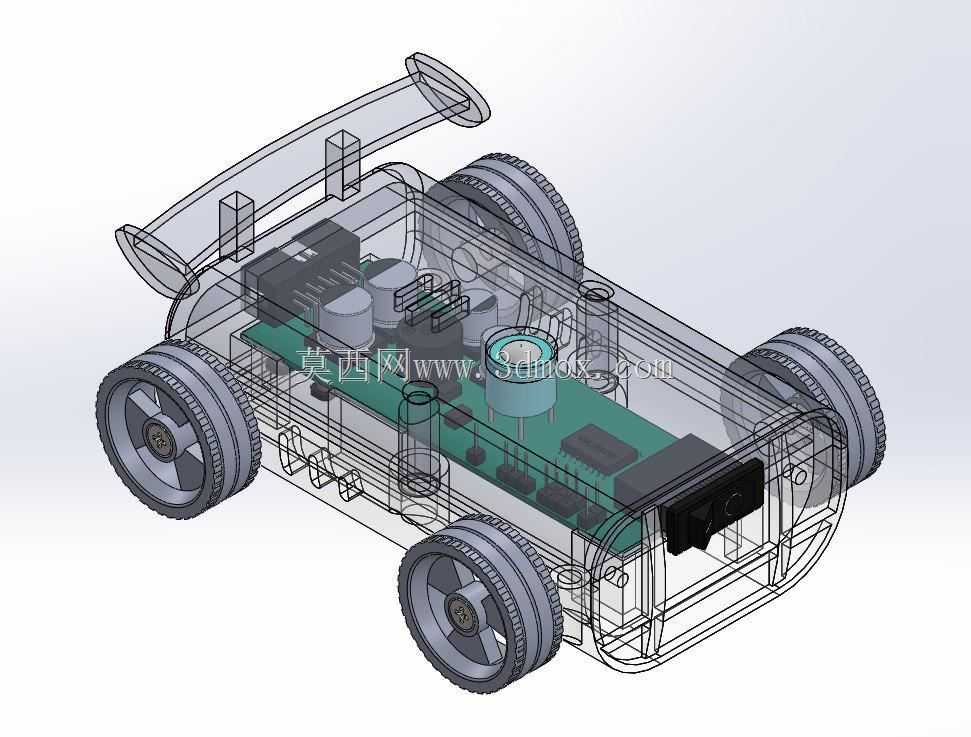

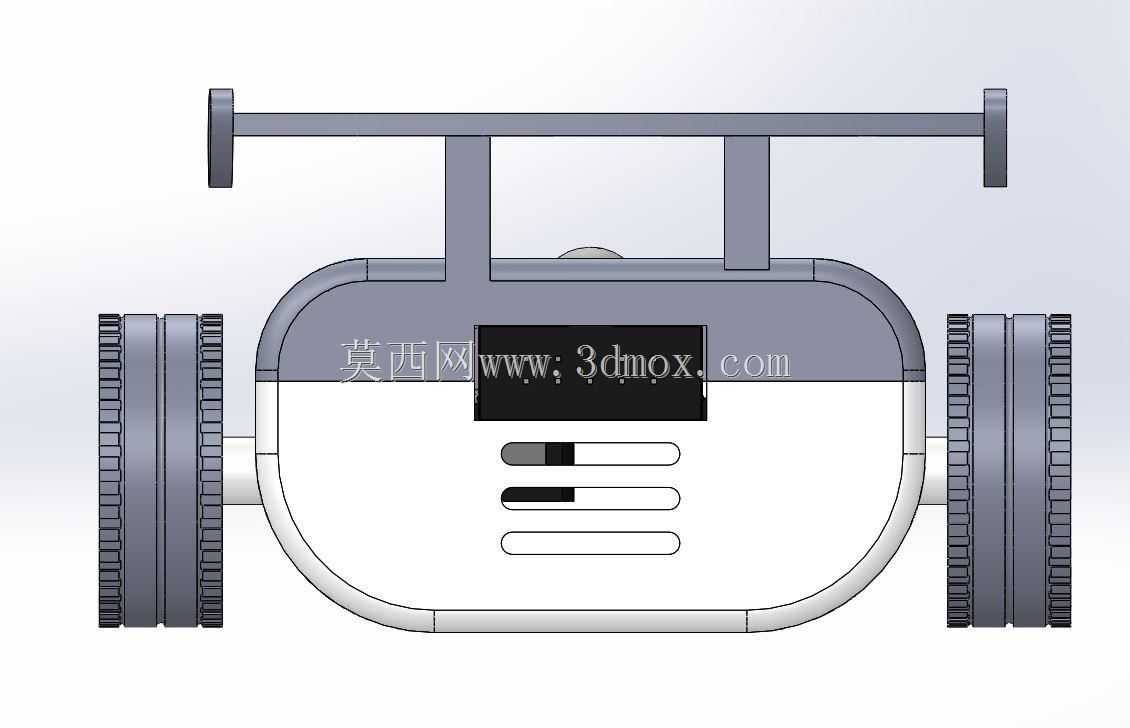

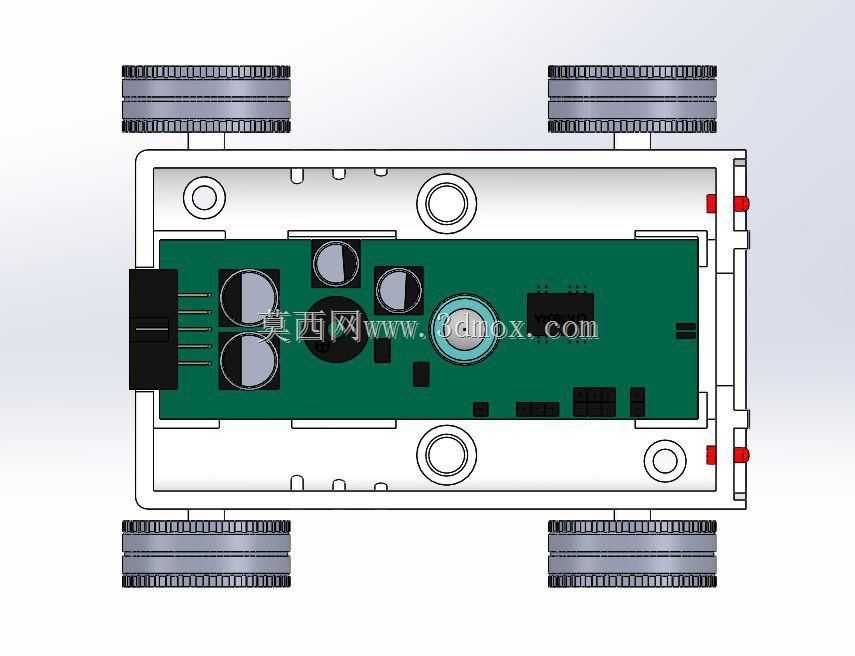

　　传感模块的温升控制要求。下壳作为核心承载结构，集成了轮组安装位、电池仓固定槽、电路主板安装柱以及前端检测探头的防护围挡，六轮布局的设计并非单纯的造型装饰，前后端的双轮组采用窄轮距并排设计，可在厂区不平整的碎石路面、车间过道的线缆凸起处平稳推行，中间位置的单组轮作为承重支点，平衡了设备前后端的重量分布，避免推行过程中出现翘头或卡滞问题；尾部的上翘尾翼结构实际为设备提握的辅助受力点，当遇到台阶、沟坎等无法推行的场景时，操作人员可单手握持尾翼位置将设备整体提起，尾翼的弧度贴合手掌虎口的受力角度，相比传统的嵌入式提手减少了握持时的硌手感。壳体的安装边界经过多轮适配调整，内部所有安装柱的位置均对应核心组件的固定孔位，传感器模块、主控电路板、

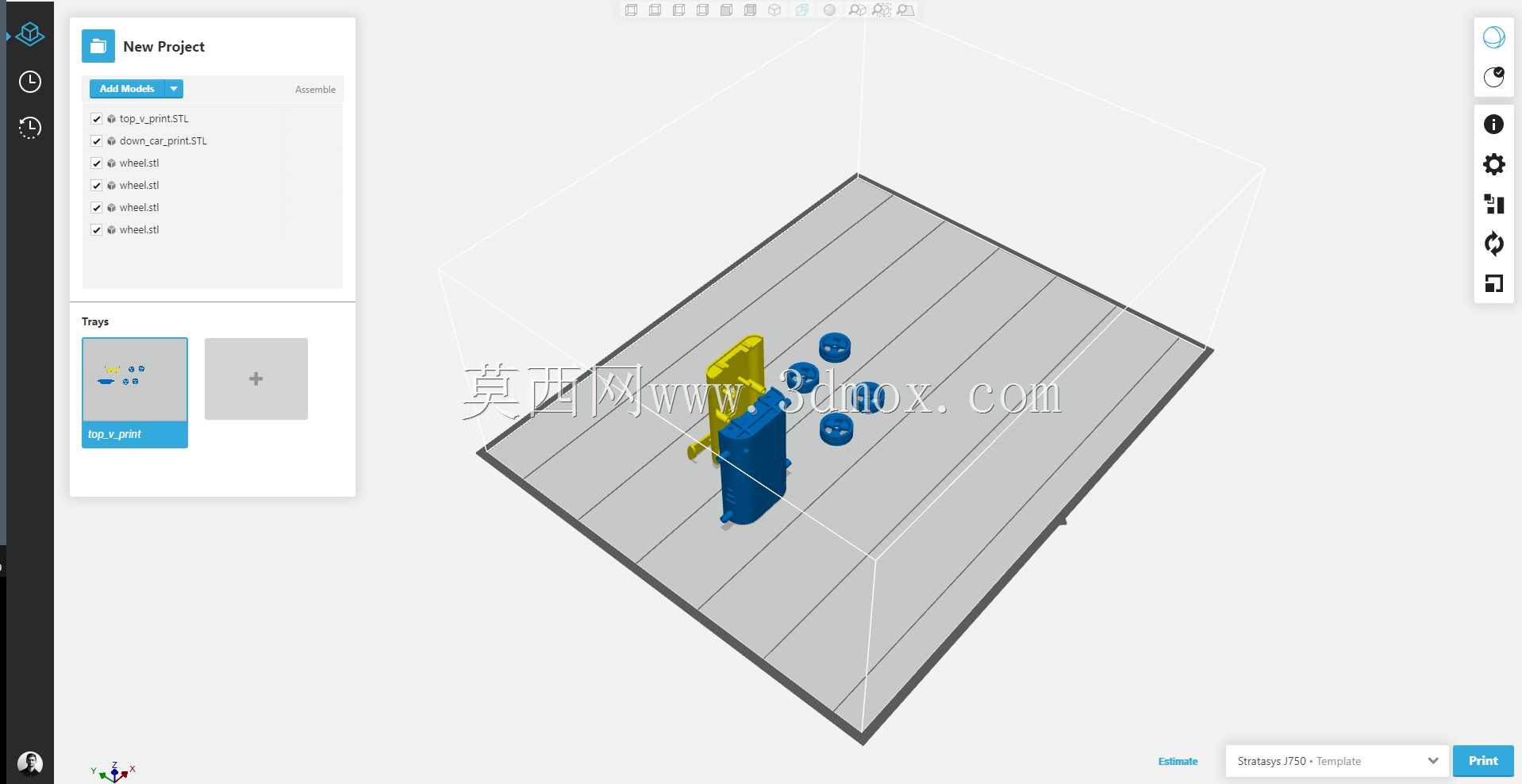

　　充电电池组、气泵组件之间预留了2mm以上的安全间隙，既避免组件之间的硬接触摩擦，也为内部走线预留了充足的布线空间，前端的探头防护围挡高出检测探头端面3mm，可在设备意外倾倒时避免探头直接碰撞地面造成损坏，围挡上的镂空开槽不影响气体正常流通进入检测端，同时能阻挡大颗粒灰尘、杂物直接接触探头滤膜。材料选型上适配ABS与PLA两种加工路径，若采用注塑量产，ABS材料的抗冲击性、耐候性可满足户外复杂环境的使用要求，壳体壁厚设置为2mm，加强筋厚度控制在1.2mm，既保证壳体整体刚性，也能控制注塑成型时的缩痕问题；若采用小批量3D打印试制，PLA材料的打印成型精度可满足原型验证需求，打印时无需额外添加支撑结构即可完成上下壳的一体成型，

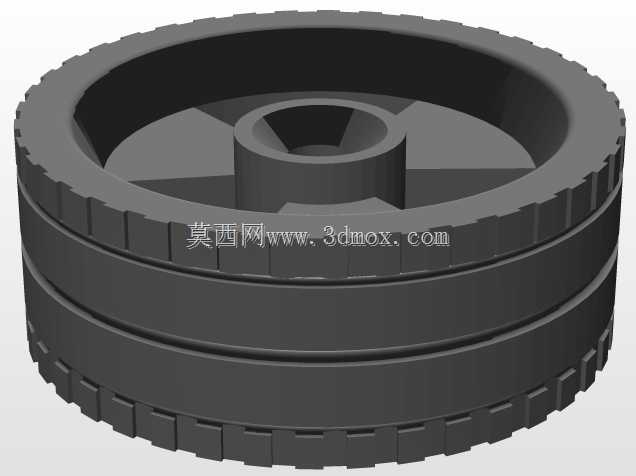

　　缩短试制周期。外壳的侧部预留了三个内凹式卡扣位，对应内部组件的快拆结构，日常维护时无需完全拆开上下壳，仅通过侧部卡扣即可打开对应的维护窗口，完成电池更换、滤膜替换、传感器校准等常规操作，减少了维护时的拆装步骤。顶部的按键区域采用下沉式设计，按键表面与上壳表面齐平，避免设备推行过程中误触按键，按键周边的防水圈安装槽可适配1mm线径的硅胶防水圈，达到IP54级别的防护能力，可应对日常使用中的泼溅、扬尘环境。轮组的安装轴与下壳为一体化设计，轮体采用过盈配合的方式与安装轴连接，无需额外加装紧固件，减少了装配零件数量，轮体表面的防滑纹路可在光滑的瓷砖、环氧地坪路面推行时避免打滑，轮体与壳体之间预留了1mm的转动间隙，不会因壳体轻微变形导致轮组卡滞。
