萨克卡勒普塔萨尔姆冲压模具结构

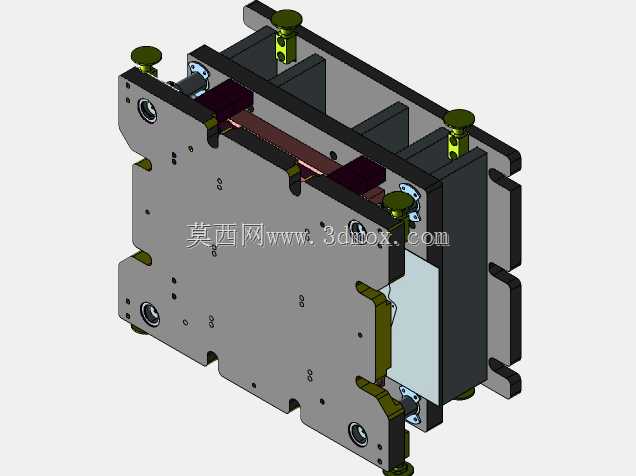

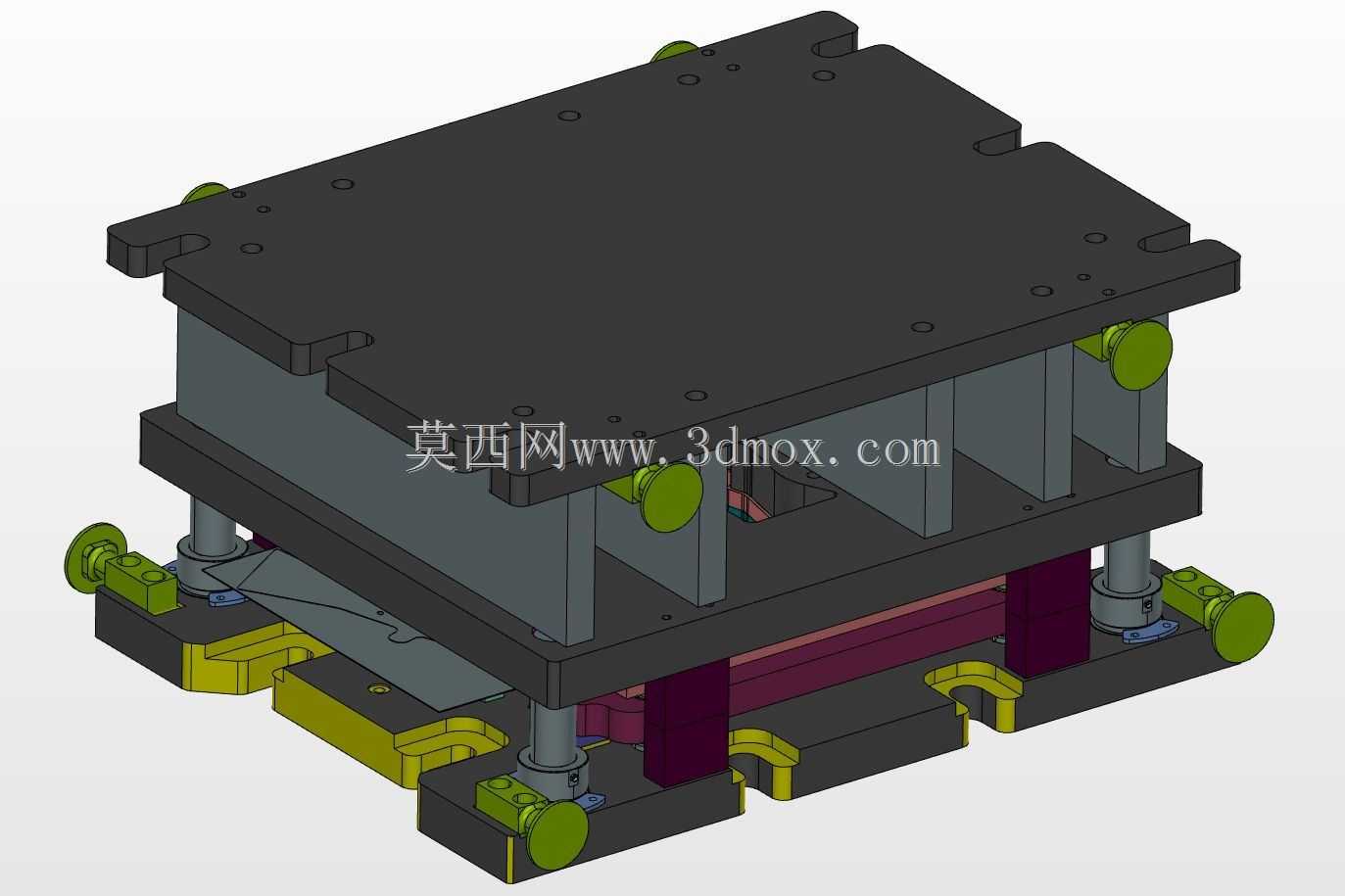

这套冲压成型工装主要应用于五金板材的批量冲裁、成型加工场景，常见于汽车零部件、家电五金配件的冲压生产线上，适配常规机械式与液压式压力机的安装接口，可直接挂载在对应吨位的冲压设备上完成连续冲压作业。整套结构采用标准三板模架作为基础承载主体，上下模座通过四角的导柱导套组件实现精准合模导向，导柱配套的自润滑铜套可在长期往复运动中保持稳定的导向精度，避免合模过程中出现凸凹模错位啃模的问题。模具的上下模座边缘设置了标准化的压板槽位，可通过T型螺栓与压力机工作台、滑块端面完成刚性固定，安装时可通过模座上的基准刻线快速完成与设备中心的对位，大幅缩短换模调试的辅助时间。模架外侧布置的可调式限位柱，可精准控制合模行程的下死点位置，避免成型过程中凸模进入凹模深度过大造成的刃口磨损或工件过压变形，同时在模具存放运输过程中可通过限位柱支撑上下模，避免弹性元件长期受压失效。模具内部集成了弹性卸料结构，卸料板通过均匀布置的矩形螺旋弹簧提供卸料力，可在冲压完成后将箍在凸模上的板材平稳脱出，避免工件带料变形；边缘设置的可调式定位块可根据待加工板材的外形尺寸快速调整定位范围，适配同系列不同规格工件的冲压定位需求，无需额外更换定位组件。整套模具的成型工位周边设置了多组误送料检测触点，可在送料位置出现偏差时触发设备急停信号，避免误冲压造成的模具刃口崩损。模具的导向组件、弹性元件均采用行业通用标准规格，后期维护更换时无需单独定制非标配件，可有效降低产线的运维成本。模架整体采用调质钢材加工，关键受力面经过磨削加工保证平面度与平行度要求，可在长期大吨位冲压载荷下保持结构刚性，不会出现模座变形导致的成型精度下降问题。
