碗状工件冲压成型模具结构设计

这套模具针对碗状薄壁回转体零件的板料成型需求开发，核心结构分为上模压料体、中间成型型腔、下模固定基座三部分，整体采用上下对合的闭式冲压布局，可直接安装于普通开式压力机滑块与工作台面之间，适配中小吨位冲压设备的装模空间。

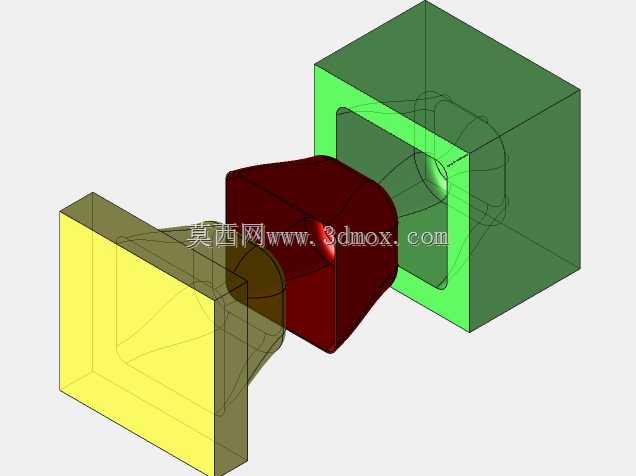

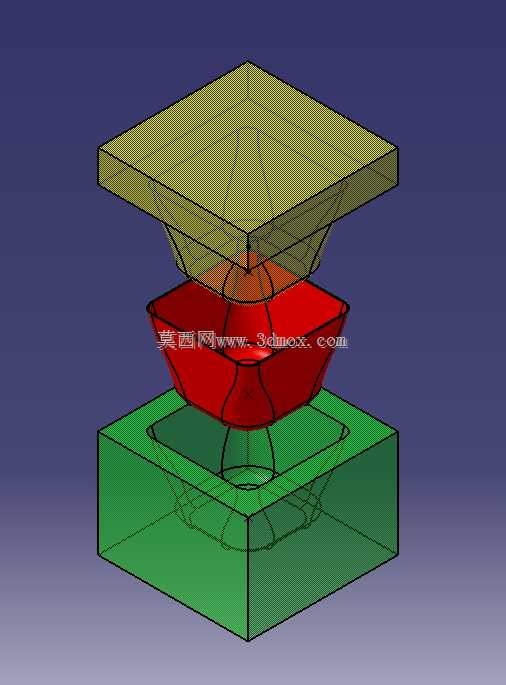

从实际产线应用来看，这类结构常用于餐具、小型容器罩壳、灯具反光碗等浅拉深件的批量生产。上模下行时，先由压边圈将板料边缘压紧，避免材料在径向流动过程中起皱；随后凸模接触板料中部，迫使材料沿凹模型腔逐步贴合成型。模型中不同颜色区域清晰区分了凸模、凹模和压料部件，红色部分对应成型受力最集中的凹模型腔，其曲面过渡直接决定碗壁厚度变化和表面质量。

设计思路上，重点不在复杂的运动机构，而在成型面的连续过渡与分块边界。碗形零件底部圆角、侧壁锥度和口部法兰边需要连续顺滑连接，任何局部突变都会在冲压时造成材料堆积或拉裂。三维建模时先建立碗体中性层曲面，再按料厚向内外偏置生成凸、凹模工作曲面，最后补充安装基面、导正边界和避让空间。下模基座承担定位与承重，外形为规则矩形块，便于用压板固定在机床工作台上；上模部分则预留模柄或滑块连接区域，保证压力中心与设备滑块中心基本重合。

尺寸边界方面，整套模型的最大外轮廓由下模矩形底座决定，长宽方向需小于压力机工作台垫板的有效安装区域，闭合高度要落在设备装模高度调节范围内。上模抬起后的开模空间必须大于工件高度与取件手空间之和，否则自动送料线无法顺利取出成品。成型型腔深度、口部展开尺寸和压边面积相互关联：压边力过大则材料流入困难，易出现侧壁过度减薄；压边力过小则口部褶皱明显，因此在结构细化时通常会在压料面预留平衡块或调压垫块位置。

对结构设计人员而言，这类模型的价值在于直观呈现板料从平板到碗体的空间变形关系。分块式结构便于单独加工型腔件，降低整体热处理难度；上下模之间还需设置导柱导套或内导板，以控制合模偏心。实际建模中需同步检查模具闭合状态是否存在干涉，尤其是上模压料面与下模口部在最低点时的安全间隙，以及成型完成后工件是否能顺利从凸模上脱模。
