双爪自锁式起重吊装夹具结构设计

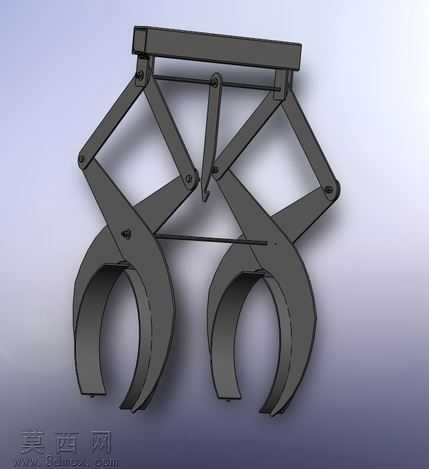

本模型采用SolidWorks完成全参数化三维建模，整体为双爪对称式起重吊装夹具结构，建模过程严格遵循机械设计公差规范，所有铰接孔位、连杆尺寸均按照实际工装受力需求完成参数匹配，可直接导出工程图用于生产加工参考。模型渲染阶段采用哑光金属材质模拟实际工装的铸钢件质感，通过环境光遮蔽效果凸显连杆铰接处的装配间隙与结构层次，背景采用渐变浅灰底色突出夹具主体结构，无需额外装饰元素即可清晰展示各部件的装配关系。从结构设计来看，该夹具采用剪式连杆增力机构配合顶部吊梁结构，上端设置吊装连接位，两侧对称布置四组铰接连杆，下端为弧形抱合夹爪，夹爪内侧预留防滑纹理安装位，中部设置自锁锁止杆结构：当吊梁受向上起吊拉力时，连杆机构带动两侧夹爪向内收拢抱紧被吊重物，锁止杆在起吊过程中自动卡入定位槽，避免吊装过程中夹爪松脱，当重物落地吊梁卸载后，锁止杆可手动解锁实现夹爪张开卸料。设计思路围绕重物吊装的安全性与便捷性展开，对称式双爪结构可适配圆柱类、轴类以及规则块状重物的吊运需求，连杆机构的力臂比例经过反复调整，确保起吊重量越大夹爪抱合力越强，无需额外动力源即可依靠重物自重实现夹紧锁止，整体结构无复杂液压、电气元件，纯机械结构可靠性高，维护成本低，可广泛适配车间内圆钢、钢管、重型工件的短距离吊运作业，所有铰接位置均预留销轴与衬套安装空间，建模时已考虑实际装配的干涉检查，各部件活动行程范围内无结构碰撞，可直接用于运动仿真验证夹具开合与锁止动作的流畅性。
