多槽式镂空结构V带轮三维设计作品

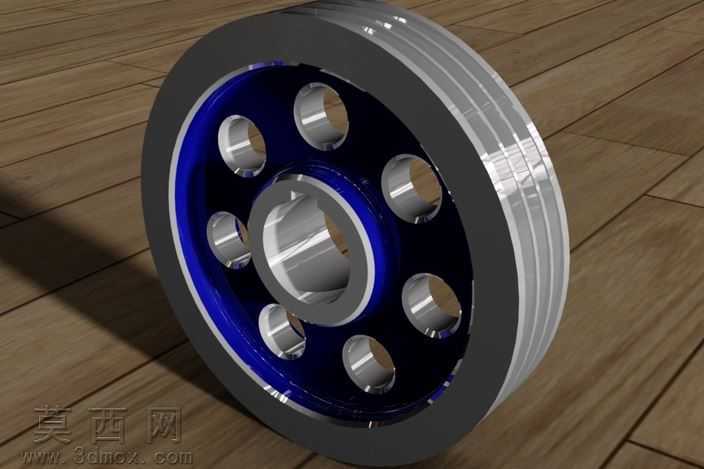

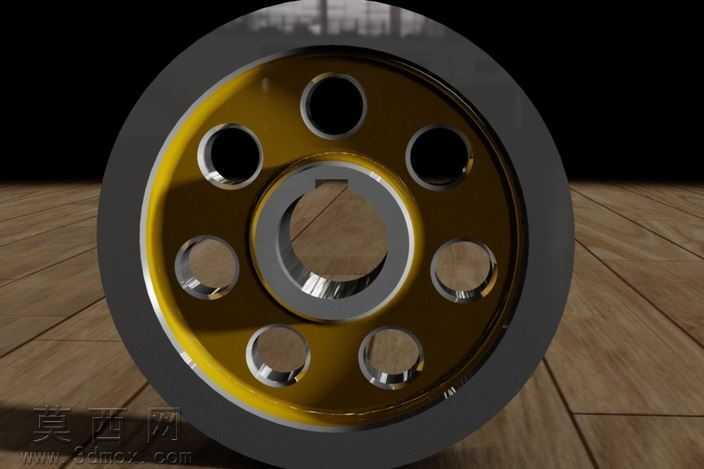

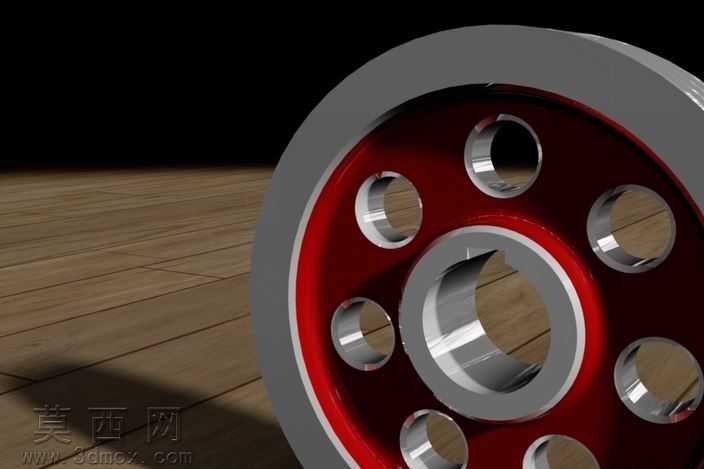

本作品为多槽V带轮的三维设计成果，建模阶段严格遵循带传动零件的设计规范，先以旋转特征构建带轮的基础回转基体，精准控制轮缘处多道V型槽的槽角、槽深与槽间距参数，确保槽型尺寸匹配标准V带的啮合要求，避免传动过程中出现打滑、偏磨问题。针对轮辐部分采用轻量化镂空设计，通过圆周阵列特征均匀布置八个圆形减重孔，在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，有效降低零件自身重量，减少带轮高速运转时的转动惯量，提升传动系统的动态响应性能。材质与渲染阶段，对轮缘外圈的带槽配合面赋予哑光黑色橡胶质感材质，模拟带轮外圈与皮带接触的摩擦层特性；轮辐主体采用深蓝色金属烤漆材质，还原工业零部件的表面涂装效果；轮毂内孔、减重孔内壁及轮缘侧边则赋予高抛光镀铬金属材质，通过调整材质的反射率、粗糙度参数，搭配场景内的柔和漫射光照，清晰呈现金属表面的高光反射与边缘倒角细节，让渲染效果兼具工业真实感与视觉表现力。结构设计上，轮毂部分做了加厚处理，内孔预留了键槽安装位的设计余量，可适配标准平键实现与传动轴的周向固定，保证扭矩传递的可靠性；轮缘与轮毂之间通过圆弧过渡的轮辐平滑连接，消除结构应力集中点，提升零件的抗疲劳性能，适配长期高速运转的传动工况。整体建模过程全参数化驱动，各部分尺寸可根据实际传动功率、转速需求进行快速调整修改，能够直接用于装配验证、工程图导出或3D打印样件制作，完整还原了工业V带轮从结构构思到细节优化的全流程设计逻辑。
