可调式移动嵌套装载工装结构设计

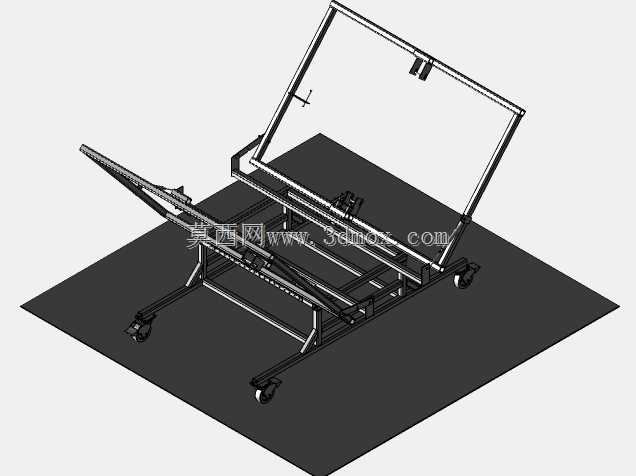

这款可调式移动装载架主要面向汽车零部件装配线的嵌套上料工序，适配120磅规格嵌套的工位间转运与预装承载需求，在总装车间的内饰件预装区、底盘件分装工位都能见到这类工装的应用场景，解决大重量嵌套人工搬运对位难度大、工位间周转效率低的实际问题。从结构设计逻辑来看，底部采用方管焊接的框架式承力底座，四个角点配置万向带刹脚轮，单轮额定承载覆盖整架满载重量的1.5倍安全系数，脚轮安装座与底架采用螺栓加焊接的双重固定形式，避免频繁推移过程中连接位松脱。底架上方设置多档位调节的滑轨结构，倾斜载台的角度可通过侧边的棘爪锁止结构实现15度到60度区间的无级调整，适配不同身高操作人员的取件高度，同时匹配不同工位的预装作业姿态，减少操作人员弯腰抬臂的疲劳度。载台框架采用矩形钢管弯折焊接成型，边框处设置嵌套定位挡块，挡块位置可沿边框的长圆孔进行横向调节，适配同规格不同批次嵌套的外形尺寸公差，避免转运过程中工件滑落。倾斜载台与底架之间设置气弹簧辅助支撑，调节角度时无需人工全程托举重载台，单手即可完成角度调整与锁止操作，降低操作力度要求。从安装边界来看，整架收拢状态下的占地面积控制在1.2米*0.8米区间，适配车间通道1.5米的最小通行宽度，推移过程中不会与周边线边货架、输送线产生干涉；载台最大抬升高度不超过1.6米，满足车间2米净空的通行要求，不会触碰车间顶部的照明、管线设施。设计过程中针对焊接框架的应力集中点做了圆弧过渡处理，所有焊缝采用连续角焊缝，焊后做去应力退火处理，避免长期重载使用过程中框架出现焊接变形。载台表面未设置多余的突出结构，工件放置区域做了防滑磨砂处理，嵌套放置后不会因工装推移产生滑移磕碰。侧边设置的可抽拉置物托板，可临时放置装配所需的紧固件、手动工具，减少操作人员往返工具柜取件的走动距离。整架未配置复杂的气动、电动元件，纯机械结构的设计降低了后期维护成本，日常仅需定期对脚轮轴承、滑轨调节位加注润滑脂即可保证长期稳定运行，适配车间多粉尘、多油污的复杂作业环境，不会因环境污染物导致结构卡滞失效。
