手动杠杆式夹紧工装结构设计

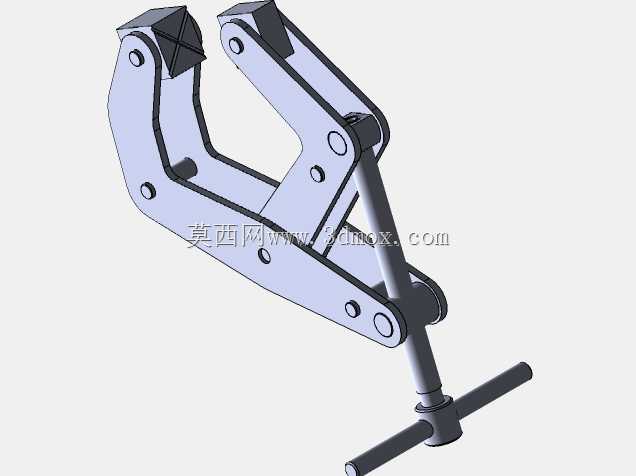

该手动杠杆式夹紧结构，是面向机加工工位、焊接装配工位、小型零部件组装工位开发的手动夹紧工装，日常作业中可替代传统C型钳、螺栓压板等临时夹紧工具，在小批量零件加工、样件试制、工位临时固定场景下，能大幅降低装夹辅助时间，提升工位作业效率。从结构设计逻辑来看，整套机构采用多连杆杠杆增力原理，通过铰接的连杆臂传递操作力，末端的T型操作杆可适配手动旋拧施力，无需额外气源、电源配套，可在无动力供应的野外维修、临时作业点直接使用，适配场景灵活性较强。夹臂部分采用对称式钢板折弯成型结构，铰接孔位均做同轴度公差约束，销轴与孔位采用间隙配合设计，保证连杆动作过程无卡滞，同时铰接位置预留润滑脂填充间隙，长期反复使用也不会出现铰接点磨损松旷的问题。夹头位置采用V型定位面设计，可适配圆管、方钢、平板类多种截面的工件夹紧，夹头接触面做滚花防滑处理，夹紧过程中不会出现工件滑移偏移，保证装夹定位精度。从安装边界来看，整套机构闭合状态下夹臂最大张开距离可覆盖常规120mm以内厚度的工件，操作杆长度控制在150mm，手动施力时可获得足够的增力比，单人操作即可输出足够的夹紧力，无需借助加力杆等辅助工具。结构设计过程中充分考虑了作业空间限制，夹臂外侧轮廓做圆弧过渡处理，避免工位操作时剐蹭操作人员，整体结构无突出尖锐边角，符合工位作业安全要求。整套机构所有零部件均可采用常规钢板、圆钢加工制作，无需特殊定制型材，加工成本较低，铰接销轴采用标准圆柱销，后期维护更换便捷，适合小型机加工车间、维修工位、装配线作为通用夹紧工装配置，也可作为焊接工装的模块化夹紧单元，直接集成到专用焊接工装基板上使用，适配不同工件的装夹需求。在实际使用过程中，该夹紧结构可快速实现工件的装夹与松脱，相比传统螺栓压板夹紧方式，装夹效率可提升60%以上，且夹紧力可通过操作杆的旋拧幅度灵活控制，针对薄壁类工件夹紧时，可避免夹紧力过大导致的工件变形问题。
