方形法兰式工件定位夹紧工装结构

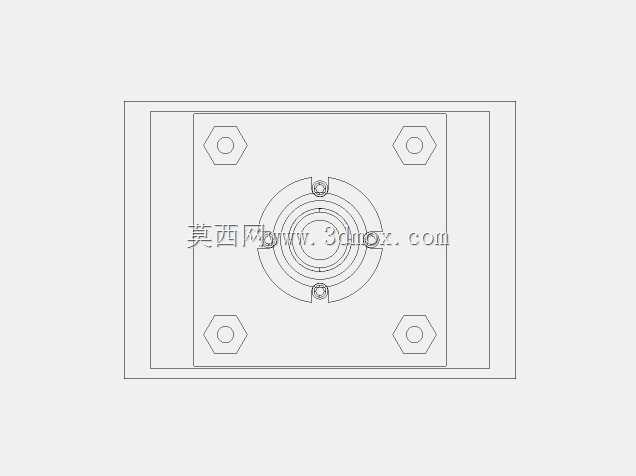

这套装夹结构主要面向回转类盘状工件的机加工工序定位需求，常见于普通车床、数控铣床的工件装夹环节，也可适配钻床工序中法兰类零件的孔加工定位场景，解决薄壁回转件装夹易变形、同轴度难保证的现场问题。从结构布局来看，主体采用方形安装基板作为承载基础，基板四角设置内六角螺栓安装孔，可直接固定在机床工作台T型槽或者专用转接板上，安装孔的位置公差按照IT7级精度设计，能保证基板安装后与机床主轴的同轴度偏差控制在0.02mm以内，避免二次找正耗费工时。中间的装夹核心采用三瓣式径向夹紧结构，三个夹紧块沿圆周120度均匀分布，夹紧面做圆弧适配处理，贴合工件外圆表面，夹紧时受力均匀分散，不会对薄壁盘件造成局部压痕或者装夹变形，相比传统三爪卡盘，这种结构的夹紧行程更短，重复定位精度更高，适合批量零件的快速装夹作业。设计时优先考虑了装夹的避让需求，中间位置预留了足够的通孔空间，加工时刀具可从基板中心通孔穿过，完成工件端面、内孔的完整加工，不会出现刀具与夹具干涉的问题。夹紧块的驱动采用内置的斜楔传动结构，操作时只需拧紧端部的锁紧螺钉，即可带动三个夹紧块同步向中心收拢，实现工件的自动定心夹紧，无需逐个调整夹爪位置，单人操作即可在10秒内完成工件装夹，大幅提升批量加工的工序效率。基板的厚度按照最大装夹工件重量50kg的载荷设计，采用45号钢调质处理，整体刚性足够，切削过程中不会出现共振颤刀的问题，夹紧块的接触表面做了淬火处理，硬度达到HRC45-50，长期使用不会出现磨损凹陷，能长期保持装夹精度稳定。现场适配时，可根据待加工工件的外圆尺寸更换对应圆弧规格的夹紧块，无需更换整个基板，适配不同直径范围的盘类、法兰类零件加工，通用性较强，适合中小批量机械加工车间的工序装夹使用，也可作为自动化生产线的随行夹具使用，配合机械手完成工件的自动上下料装夹动作。
