350毫米规格三节伸缩式重载滑轨结构

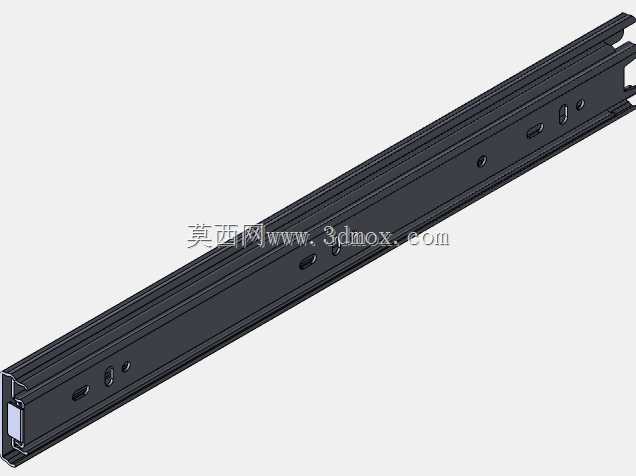

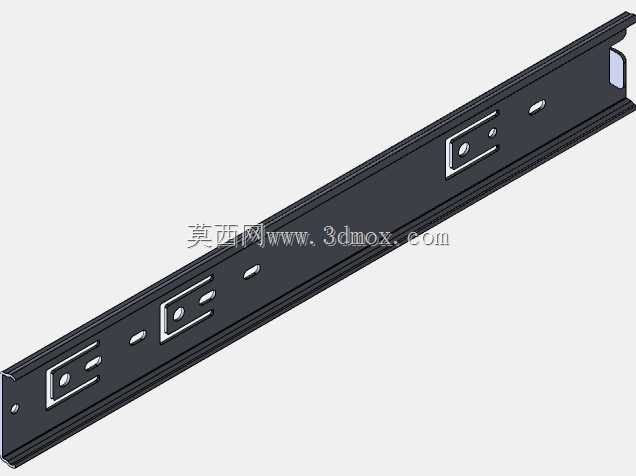

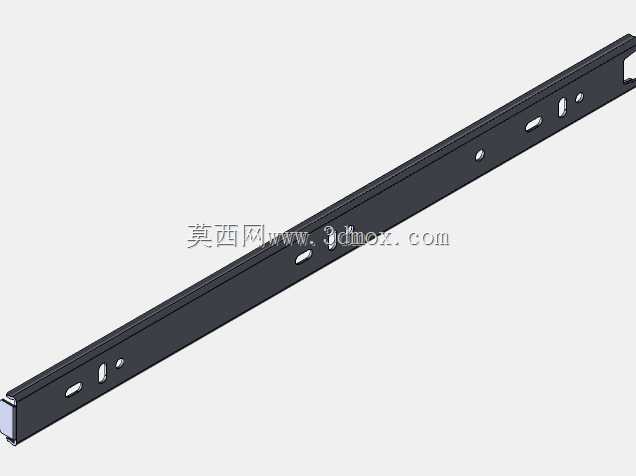

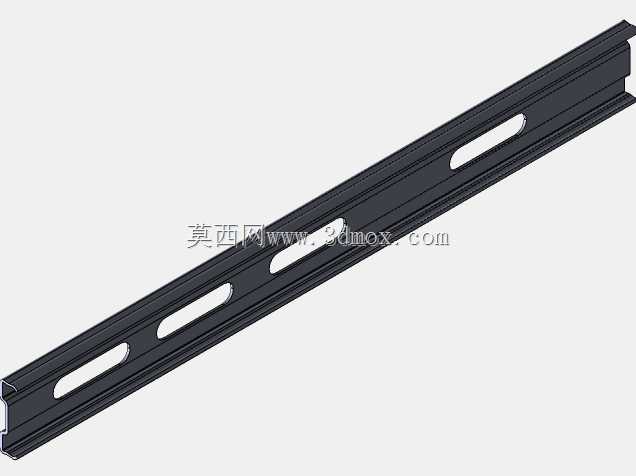

这类伸缩滑轨在民用家具、工业机柜、特种车载设备舱中都有极高的应用覆盖率，不同于轻型家装滑轨，350毫米行程的重载三节结构，需要兼顾全伸状态下的承重稳定性与推拉顺滑度，很多设备运维舱、工具储物柜、试验设备抽拉平台都会选用该行程规格的滑轨，既不会因为行程过短导致内部物件取放不便，也不会因为行程过长造成安装空间浪费、悬臂负载不足的问题。从结构设计来看，该滑轨采用三列滚珠嵌套的三节式结构，内外轨与中轨的配合间隙经过严格控制，既保证推拉过程无卡滞，也能避免侧向晃动，轨身采用冷轧钢板一体滚压成型，截面的多道弯折筋条在不增加板材厚度的前提下大幅提升了轨身抗扭、抗弯性能，安装孔位采用等距排布的圆孔设计，适配市面主流的机柜、家具侧板安装标准，不需要额外二次打孔即可完成装配。在实际选型过程中，首先要确认安装边界：该款滑轨闭合状态下总长度为350毫米，完全伸出后总行程接近340毫米，安装时需要预留单侧12.7毫米的安装间隙，也就是两侧滑轨安装面之间的净空宽度需要比滑轨组装后的总宽度多25.4毫米，否则会出现装夹过紧推拉不畅的问题。轨身表面采用黑色电泳处理，相比普通镀锌层的耐磨性能提升40%以上，在频繁抽拉的使用场景下，不会轻易出现表层脱落、锈蚀的问题，尾端的限位缓冲结构可以避免滑轨全伸时硬碰撞产生异响，也能防止抽拉力度过大导致滑轨脱轨。很多结构工程师在做抽拉机构设计时，容易忽略滑轨的额定负载与安装螺钉的强度匹配，该款滑轨单支额定动态负载可达45公斤，成对使用时建议安装面采用厚度不低于1.5毫米的冷轧钢板，搭配M4规格的沉头螺钉固定，每支滑轨的固定螺钉数量不少于6个，才能保证满负载状态下长期使用不会出现螺钉滑牙、轨身变形的问题。另外在三维建模过程中，该模型还原了滑轨的所有装配间隙与滚珠排布位置，可以直接导入设备装配体中做干涉检查，不需要再额外做结构简化，轨身的安装孔位坐标完全符合实物测量尺寸，导出工程图时可以直接提取孔位参数用于安装板的数控加工，减少实物测绘的工作量。
