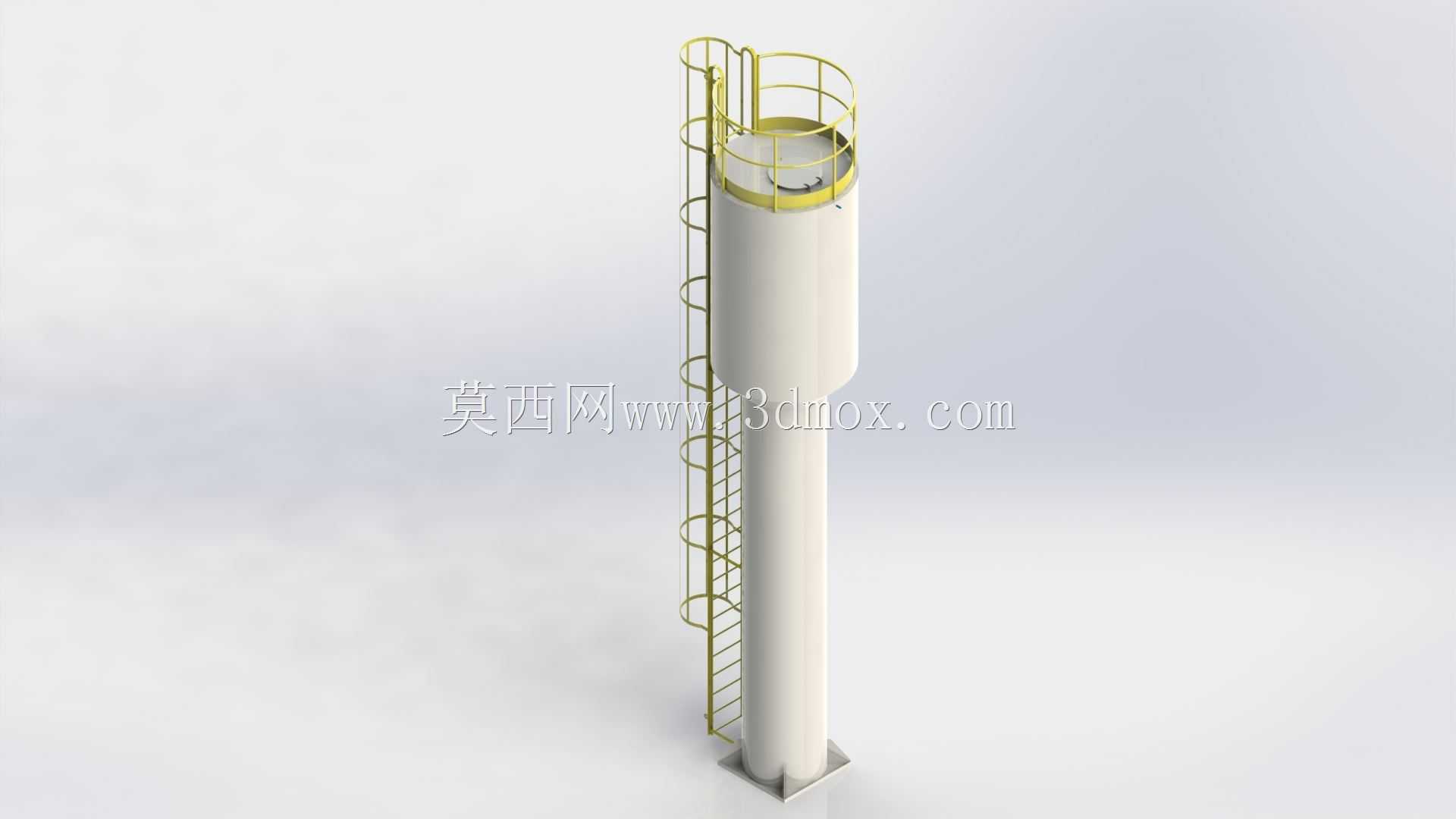

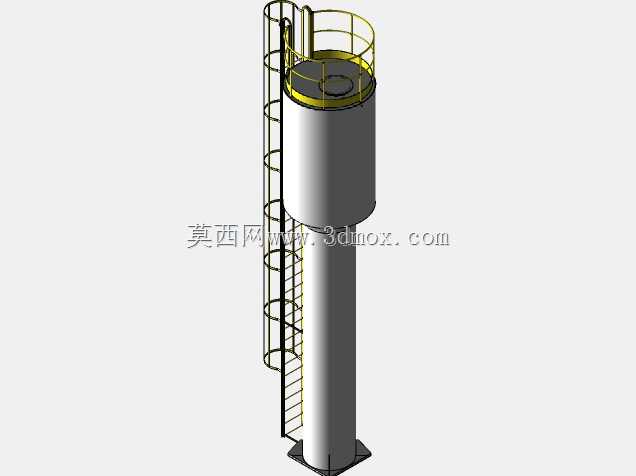

千升容量立式储水塔带护笼爬梯结构

　　在中小型厂区生产供水、山地零散聚居点集中储水、小型农田灌溉临时储水、工地临时生活用水储备这类场景里，这类千升级立式储水塔的应用频次非常高，不同于大型焊接储槽动辄数十立方的体量，1立方的额定容量刚好适配日用水量在5-10立方的小型供水单元，既不会因为储水周期过长导致水体变质，也不会因为容量不足出现供水断档。从结构设计逻辑来看，整体采用细长立式布局，底部通过方形地脚法兰与混凝土基础锚固，长径比控制在6:1左右，这种比例选择是综合考量了占地约束与风载影响——在户外安装场景下，过大的直径会占用更多硬化地面面积，而过高的细长比又会放大风载荷对底部焊缝的疲劳影响，6:1的比例刚好在两类约束里找到平衡点，常规安装时只需要做1.2米见方、200mm厚的C25混凝土基础，预埋4根M16的地脚螺栓即可满足固定要求，不需要额外做拉索防风固定，大幅降低现场安装的土建成本。

　　顶部操作平台的设计完全贴合高空作业的安全规范，平台周边设置1.2米高的管状护栏，护栏底部带100mm高的挡脚板，避免工具或者杂物从平台坠落伤人，护栏内侧预留了400mm宽的操作空间，刚好够一名操作人员完成顶部人孔启闭、液位计校准、进水阀门检修这类常规操作，不会因为空间局促出现操作受限的问题。连接地面与顶部平台的直爬梯全程加装圆形护笼，护笼的竖向立杆间距控制在300mm，横向箍圈每间隔600mm设置一道，完全符合高空作业直爬梯的防护要求，人员攀爬时整个躯干都处于护笼的防护范围内，即便出现失足滑脱的情况也不会直接从梯段坠落，爬梯的踏棍采用直径20mm的圆钢弯折成型，踏棍间距统一为300mm，符合成年人攀爬的步幅习惯，长时间上下也不会出现脚步踩空的疲劳感。

　　罐体本身的结构做了分段式优化，下部是等径直筒段，上部靠近顶部的位置做了锥段过渡扩大直径，这个设计不是单纯的造型变化，而是兼顾了结构强度与顶部操作空间的需求：下部直筒段承受的液体静压力最大，等径直筒的环向应力分布最均匀，板材厚度不需要做额外加厚就能满足承压要求，上部锥段扩大直径之后，顶部人孔、溢流口、排气口的布置空间更充裕，不会出现管路接口过于集中导致焊接应力集中的问题。罐体底部做了碟形封底，封底与直筒段的连接位置采用圆滑过渡，避免直角位置的应力集中，同时封底的倾斜角度设置为3度，刚好可以让罐内的沉积物顺着坡度滑向底部的排污口，日常清洗维护的时候只需要打开排污阀，就可以借助水力把罐底的沉积泥沙冲干净，不需要人员进入罐内清理，大幅降低后期维护的作业风险。

　　从建模的细节处理来看，所有的焊缝位置都预留了1.5mm的焊脚高度示意，爬梯与罐体的连接采用抱箍式固定件，不是直接焊接在罐壁上，这种设计的好处是后期如果爬梯出现锈蚀损坏，可以直接拆卸更换，不需要在罐壁上动焊，避免焊补过程中破坏罐壁的防腐层，甚至出现焊穿罐壁的风险。护栏的所有连接位置都采用可拆卸的螺栓连接，运输过程中可以把护栏、爬梯拆成散件，到现场之后再组装，整体运输体积比整体焊接结构缩小60%以上，大幅降低长途运输的成本。安装边界方面，罐体安装完成之后，爬梯外侧需要预留至少800mm的操作空间，顶部平台上方需要预留至少1.5米的净空，满足人员站立操作的空间需求，罐体周边的进水、出水、排污管路都可以顺着爬梯的侧面排布，用管卡固定在爬梯的立杆上，不需要额外做管路支架，进一步减少现场安装的配件用量。

　　实际使用过程中，这类储水塔可以搭配液位浮球阀实现自动进水，当罐内水位到达设定高度时自动关闭进水阀，水位下降到下限位置时自动开启补水，不需要专人值守操作，顶部的排气口可以平衡罐内的压力，避免进水的时候罐内憋压导致罐体变形，出水的时候出现负压吸瘪罐体的问题。溢流口的口径比进水口大一个规格，一旦浮球阀出现故障无法关闭，多余的水可以从溢流口排出，不会从顶部人孔漫溢出来泡坏平台的结构。针对户外使用的场景，罐体外部可以根据使用环境做防腐涂层处理，普通环境用常规醇酸防锈漆做两底两面涂装即可，沿海高盐雾环境则可以采用热镀锌加环氧富锌底漆的防护方案，保证10年以上的使用寿命。
