五辐星形镂空汽车轮毂三维设计

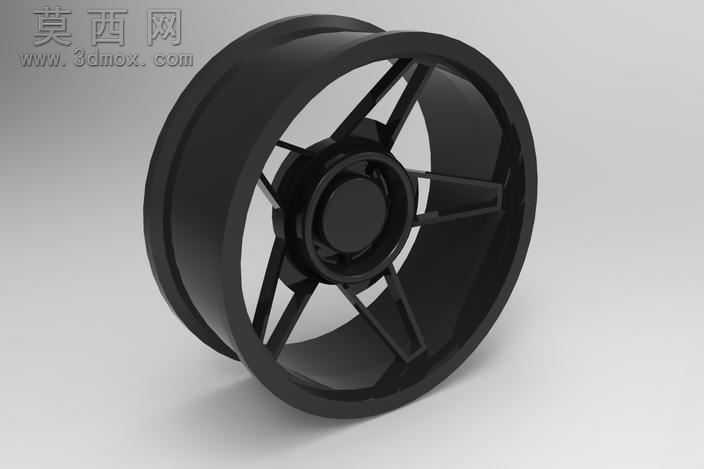

本作品为汽车轮毂的三维设计成果，建模阶段采用SolidWorks软件完成全参数化实体构建，整体以回转体为基础形态，先通过草图绘制轮毂的外轮廓截面，利用旋转凸台命令生成轮辋的基础筒体结构，轮辋部分严格参考民用车辆轮圈的通用尺寸规范，预留了标准的轮胎安装唇边与胎圈座结构，保证后续装配的适配性。轮辐部分采用五辐星形镂空设计，先在中心基准面绘制单根轮辐的截面轮廓，通过拉伸凸台生成单根辐条的基础形态，再利用圆周阵列命令以轮毂中心轴为阵列轴，均匀阵列生成五根对称分布的辐条，辐条与中心轮毂座、外侧轮辋的衔接处均做了圆角过渡处理，避免应力集中问题，同时优化了视觉上的流畅度。中心轮毂座部分设计为封闭的圆形凸台结构，预留了标准的螺栓孔安装位的基础结构，可根据不同车型的孔位需求快速调整参数。渲染阶段采用哑光黑色硬质塑料材质模拟轮毂的成品质感，调整材质的粗糙度参数至0.6左右，模拟磨砂金属或工程塑料的表面漫反射效果，场景采用柔和的三点布光，主光源从侧上方45度角照射，突出轮辐的镂空结构与立体层次，辅光源补亮暗部避免死黑，背景采用浅灰色渐变背景，将视觉焦点集中在轮毂本身。设计思路上兼顾了轻量化与结构强度，镂空结构在减少整体用料重量的同时，五辐对称的结构保证了各个方向的受力均匀，可满足车辆行驶过程中承受径向、轴向载荷的需求，整体造型简约运动，符合改装轮毂的审美取向，模型为实体格式，结构完整无破面，可直接用于后续的工程分析、3D打印验证或者改装方案演示。
