工业管壳式换热设备三维设计作品

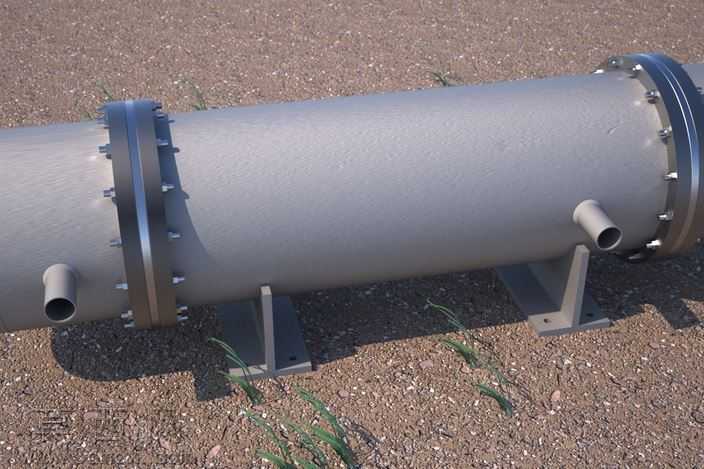

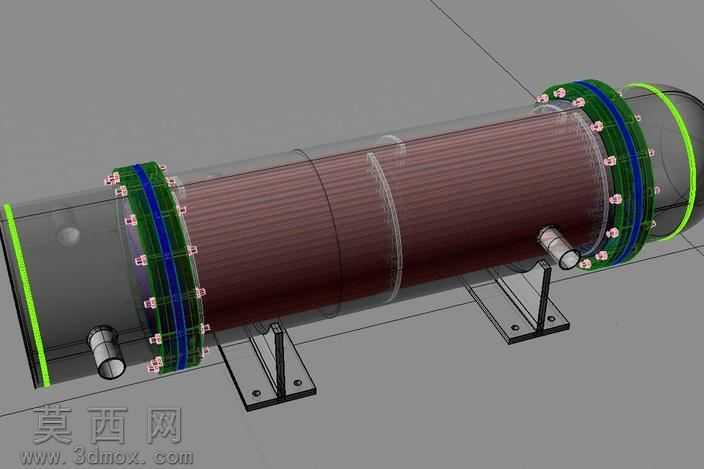

本作品为工业用管壳式换热器三维建模成果，建模过程严格遵循工业换热设备的实际生产制造规范，先通过基准轴与基准面搭建整体装配定位框架，将设备拆分为筒体、管板、法兰、换热管接口、鞍式支座五大核心部件逐一建模。筒体部分采用薄壁拉伸特征构建，还原了钢制压力容器筒体的卷制成型形态，筒壁厚度参数参考常规低压工业换热器的设计标准设定，保证结构比例符合工程实际。两端法兰采用圆周阵列特征完成螺栓孔的均匀排布，法兰密封面的凸台结构、螺栓孔的倒角细节都做了精细化还原，法兰与筒体的焊接衔接位置做了平滑过渡处理，还原实际焊接工艺的成型效果。侧面的两个流体接口采用拉伸加倒角特征构建，接口与筒体的相贯线处理自然流畅，还原了管路开孔焊接的真实结构。底部的鞍式支座采用钣金折弯特征搭配焊接筋板结构建模，支座上的安装固定孔做了沉头处理，支座与筒体的支撑接触面做了贴合弧度设计，保证支撑结构的合理性。材质渲染阶段，筒体与法兰、支座部分赋予了哑光碳钢材质，调整了金属粗糙度参数还原工业碳钢设备表面的轻微氧化质感，螺栓部位赋予了镀锌亮面金属材质，与筒体材质形成视觉区分，地面采用砂石地面材质搭配自然光照系统，通过环境光遮蔽效果强化设备的结构立体感，阴影参数调整至柔和状态，还原户外工业场景的真实光影效果。设计过程中充分考虑了管壳式换热器的实际装配逻辑，各部件的装配约束完全符合实际设备的组装顺序，法兰的螺栓孔对齐精度、支座的安装位置都经过参数校验，可直接用于设备结构展示、安装模拟演示、教学课件制作等场景，整体模型结构完整，细节还原度高，能够清晰展现管壳式换热器的外部构造与各部件的连接关系，为换热设备的方案展示、结构认知提供直观的三维可视化参考。
