高性能图形工作站机箱外观结构设计

　　这款工作站机箱的结构设计，首先要匹配专业图形工作站的实际使用场景，这类设备多用于三维建模渲染、工业仿真计算、影视后期特效制作等高强度算力输出场景，日常部署在设计工作室、企业研发中心、高校科研实验室的工位或专用设备机柜旁，使用周期普遍在五到八年，对结构稳定性、散热冗余、外观辨识度都有明确要求。

　　从实际用途出发，该机箱需要容纳双路至强级别的服务器主板、多块全尺寸专业图形计算卡、大容量冗余电源、多组高速存储硬盘，同时要兼顾长时间高负载运行下的散热风道效率，还要在工业设计层面体现专业设备的沉稳质感，区别于普通消费级电竞机箱的浮夸设计，适配专业办公场景的视觉氛围。

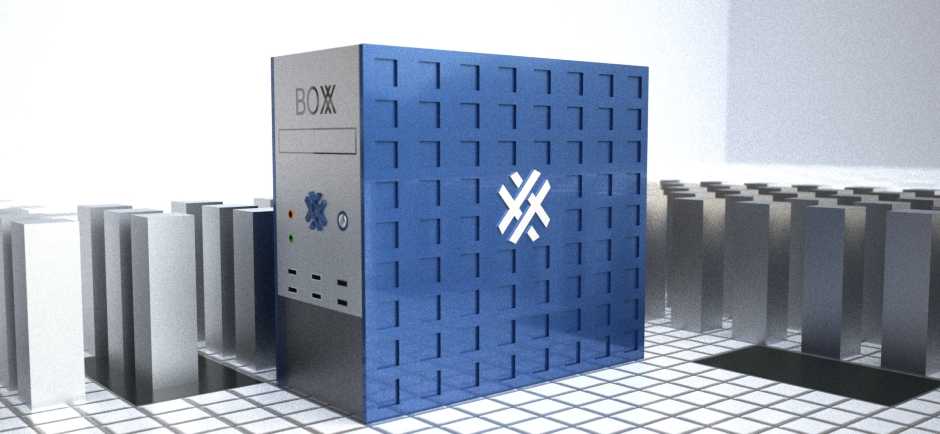

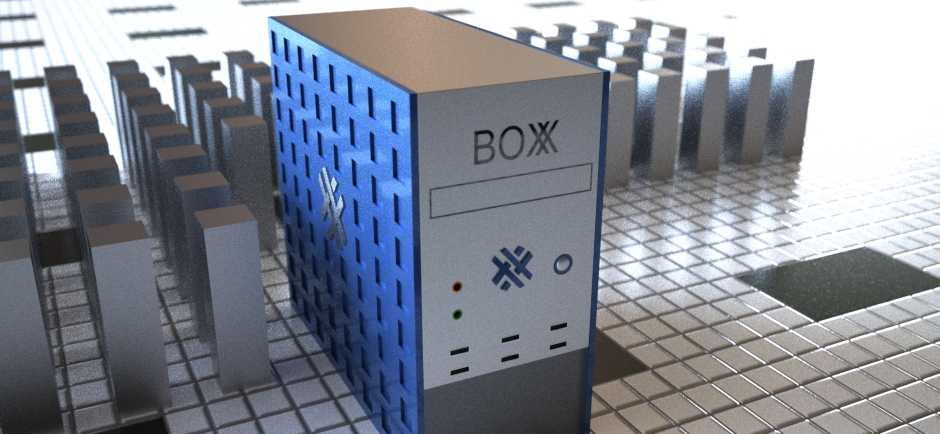

　　功能特性层面，前面板预留了充足的外置接口安装位，包括高速数据传输接口、音频接口、设备状态指示灯与物理控制按键，方便使用者日常外接存储设备、调试外设，无需俯身到机箱背部操作。侧面板采用模块化快拆结构，日常维护硬件、清理积尘时无需借助额外工具即可快速拆卸，同时面板上的矩阵式格栅结构，既可以提升进风面积，辅助内部硬件散热，又能形成独特的视觉识别特征，避免与市面通用公版机箱产生外观同质化问题。机箱底部预留了标准的脚轮与支撑脚垫安装位，既可以在固定工位时通过脚垫调平保证放置稳定，也可以在需要频繁调整设备位置的场景下加装脚轮，方便短距离移动，适配不同使用环境的部署需求。

　　设计思路上，整体采用方正硬朗的直棱直角造型，最大化利用内部空间，减少无效的结构冗余，钣金件的折弯角度统一为90度，降低钣金加工时的工艺复杂度，控制生产制造成本。前面板左侧区域做了分色处理，将品牌标识区域与功能接口区域做视觉分割，既突出品牌识别度，又让功能区域的布局更符合使用者的操作习惯，接口位置距离桌面的高度刚好适配成年人坐姿下的手部操作高度，无需过度弯腰或抬手即可完成外设插拔操作。表面处理采用哑光磨砂工艺，避免日常使用中残留指纹与划痕，长时间使用后仍能保持整洁的外观状态，格栅结构的缝隙尺寸经过反复调整，既保证通风效率，又能避免较大的杂物落入机箱内部，同时满足电磁屏蔽的相关要求，减少设备运行时对外的电磁辐射，也避免外界电磁信号对内部高精度计算硬件的干扰。

　　外形尺寸与安装边界方面，整机高度适配常规办公桌下的设备放置空间，深度控制在标准服务器机柜的兼容尺寸范围内，既可以独立放置在工位旁，也可以加装机柜固定配件后装入标准19英寸工业机柜，适配不同规模的算力集群部署需求。内部硬件安装位的尺寸完全遵循ATX行业通用标准，主板固定孔位、电源安装位、显卡插槽位、硬盘仓位置都与市面通用的工作站硬件完全兼容，后续硬件升级更换时无需对机箱结构做额外改造。机箱背部的挡板位置预留了充足的扩展槽位，支持多块全高扩展卡的安装，满足多卡并行计算的硬件扩展需求，底部的电源进风区域与背部的出风区域形成贯穿式直通风道，冷空气从底部与前部格栅进入，直接掠过硬盘、显卡、主板供电区域等发热核心，再从背部的风扇位排出，减少风道弯折带来的风阻损失，提升高负载运行下的散热效率，降低硬件因为过热降频的概率，保证长时间算力输出的稳定性。

　　在结构强度设计上，机箱框架采用加厚冷轧钢板折弯成型，拼接处采用密集点焊连接，整体承重能力可以满足满配硬件时的重量负载，即使在搬运过程中出现轻微磕碰，也不会出现框架变形导致硬件安装位错位的问题。前面板的品牌标识区域采用凹陷式设计，避免搬运过程中标识被摩擦刮花，长时间使用后品牌识别区域仍能保持清晰完整。边角位置做了小半径的圆角钝化处理，避免安装维护过程中尖锐的钣金边角划伤操作人员，兼顾工业设计的安全性要求。
