空中巡检设备防护外壳结构设计

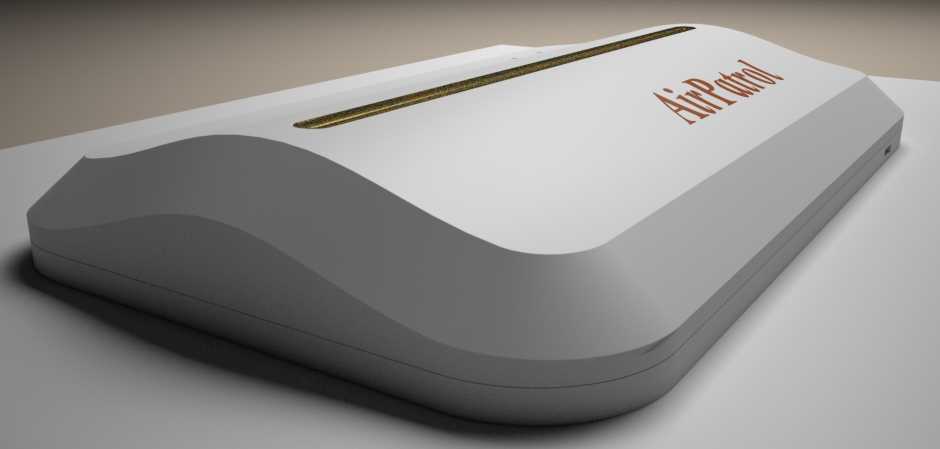

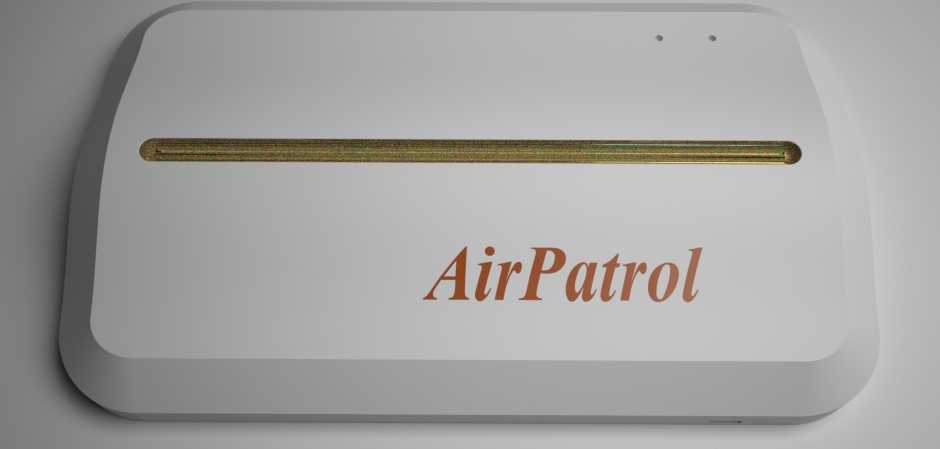

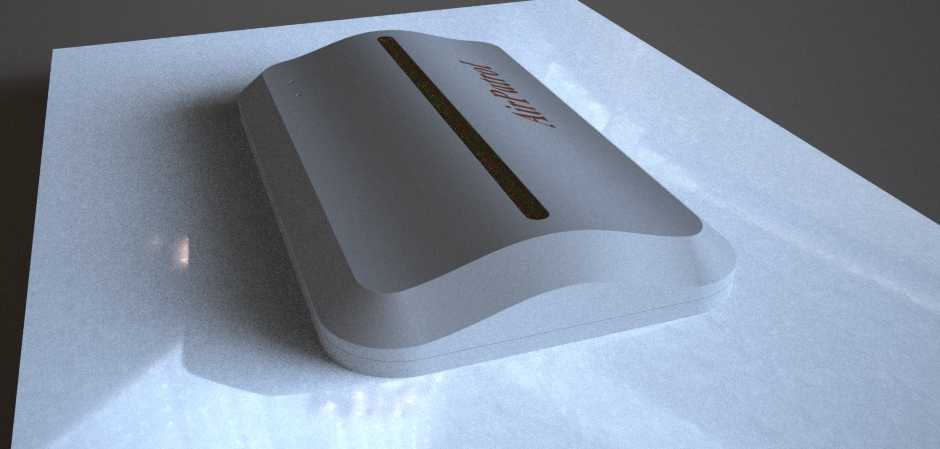

　　这款壳体是面向室内外空中巡检类终端设备开发的防护外装结构，日常应用场景覆盖商超客流巡检、机房环境监测、仓储区域安防巡查等多类民用与商用场景，作为设备核心的承载与防护结构，需要同时兼顾内部元件的安装固定、外部环境的防护阻隔，以及终端设备的外观辨识度需求。从实际使用需求出发，壳体采用上下扣合的分体式结构设计，上壳顶面预留长条形传感窗口安装位，窗口做内凹沉台处理，沉台边缘预留0.8mm的粘接密封槽，可适配透光防护片的粘接装配，避免日常使用过程中灰尘、飞溅液体侵入壳体内部损伤电路元件。壳体侧面做流线型弧面过渡，一方面可以降低设备吊装运行过程中的风阻影响，减少设备悬停、移动过程中的晃动幅度，另一方面弧面结构能够有效分散外力冲击，

　　当设备发生轻微剐蹭、磕碰时，弧面可以将集中应力分散到更大的壳体区域，避免局部应力集中导致的壳体开裂。壳体内部沿周向均匀分布6处M2.5规格的铜螺母预埋柱，预埋柱根部做1.5mm的圆角加强筋连接到壳体内壁，既可以保证上下壳通过螺丝锁紧后的连接强度，也能避免螺丝锁附时柱体发生开裂。内部空间按照功能分区做了限位筋设计，分别对应主控电路板、电池模组、传感模组的安装区域，限位筋高度根据对应元件的厚度做差异化设计，装配时元件可以直接卡入限位区域，不需要额外做定位治具，能够有效提升产线装配效率。壳体底部预留12mm宽度的走线槽位，对应设备吊装支架的连接走线，槽位边缘做R2圆角处理，避免穿线时划伤线材绝缘层。从安装边界来看，

　　壳体整体长宽尺寸控制在180mm*120mm，整体高度45mm，属于紧凑型巡检终端的适配尺寸，既可以容纳常规的巡检传感组件、通讯模组与供电单元，也不会因为体积过大导致设备运行灵活性下降。壳体壁厚采用均匀的2.2mm设计，符合注塑成型的工艺要求，壁厚偏差控制在±0.1mm以内，避免注塑过程中出现缩痕、翘曲等成型缺陷，外表面做细晒纹处理，不需要额外做喷涂工艺就能呈现细腻的哑光质感，同时日常使用过程中不容易残留指纹与划痕。壳体侧面靠近尾部的位置预留1mm直径的指示灯导光孔位，孔位做内斜度处理，导光柱装配后不会突出壳体外表面，既可以保证设备运行状态的灯光提示清晰可见，也能避免导光柱受外力碰撞脱落。顶面的品牌标识区域做下沉0.

　　3mm的凹槽设计，标识可以通过丝印或者模内注塑的方式做在凹槽内，避免日常擦拭、剐蹭导致标识磨损脱落。上下壳的扣合位置做错位止口设计，止口配合间隙控制在0.15mm，既可以保证扣合后的装配精度，也能提升壳体整体的密封性能，配合内部的密封胶条可以达到IP42级的防护等级，满足日常室内外使用的防尘防溅需求。在结构强度校核阶段，针对壳体的吊装连接位置做了加厚处理，连接位的壁厚增加到3mm，同时做4条放射状加强筋连接到壳体主壁，能够承受5kg的吊挂拉力，满足设备长期吊装使用的强度要求，避免长期使用后连接位发生疲劳断裂。壳体的边角位置全部做R5以上的圆角过渡，没有尖锐棱角，一方面可以避免安装、维护过程中划伤操作人员，另一方面也能减少应力集中点，提升壳体的抗冲击性能。针对设备的散热需求，壳体下壳对应主控芯片与电源模组的位置预留了细密的散热格栅，格栅宽度1mm，相邻格栅间距2mm，既可以保证空气流通带走内部元件工作产生的热量，也能避免较大的异物从格栅位置进入壳体内部。
