四轮轮式复古迷你火炮结构设计

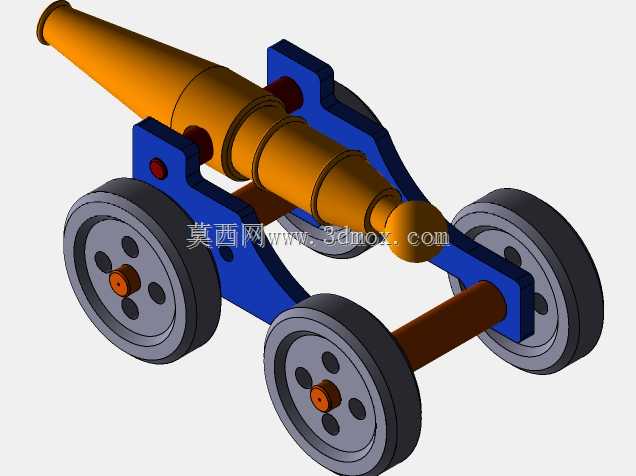

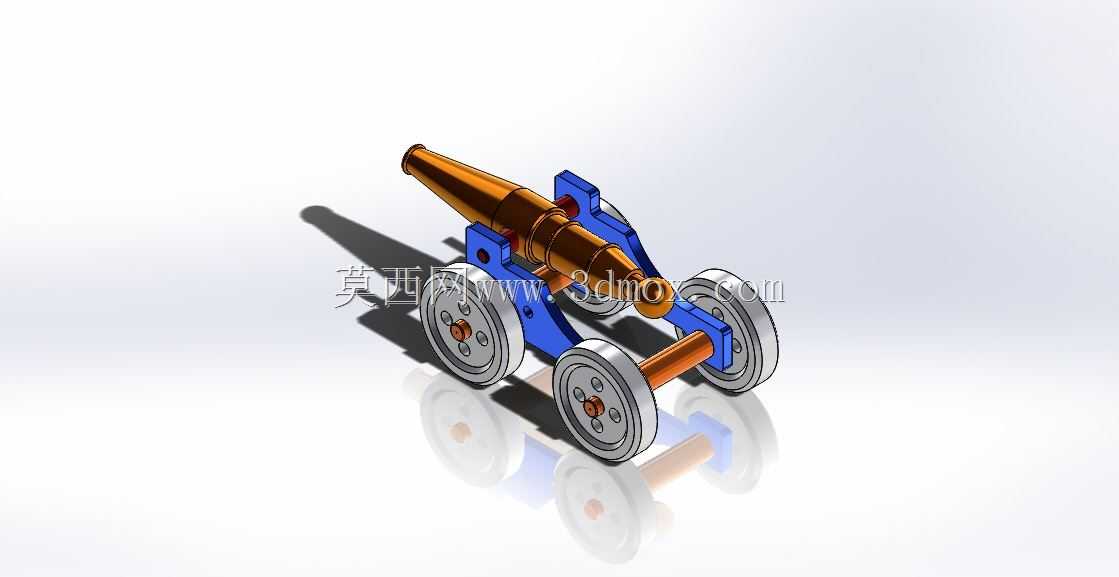

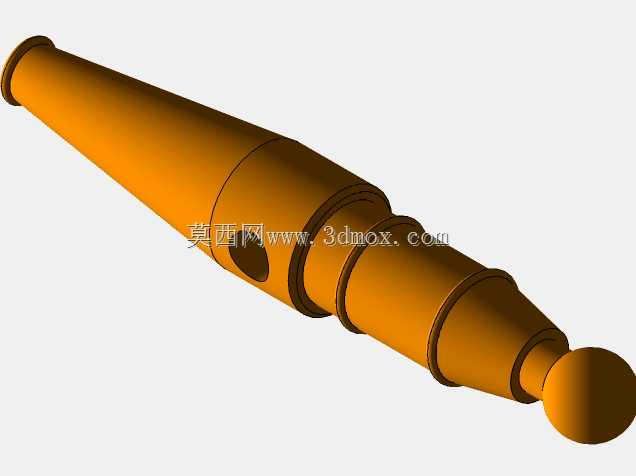

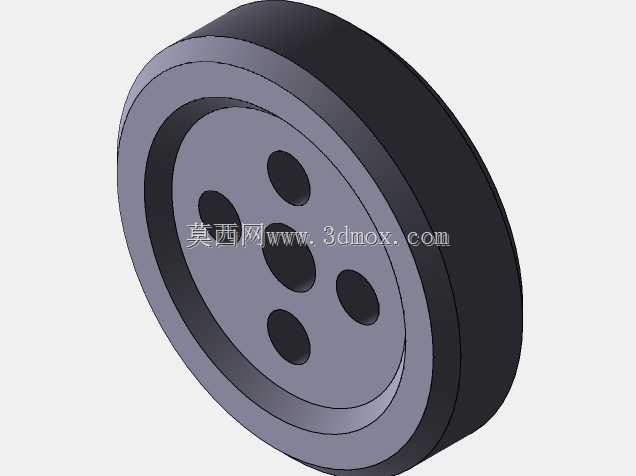

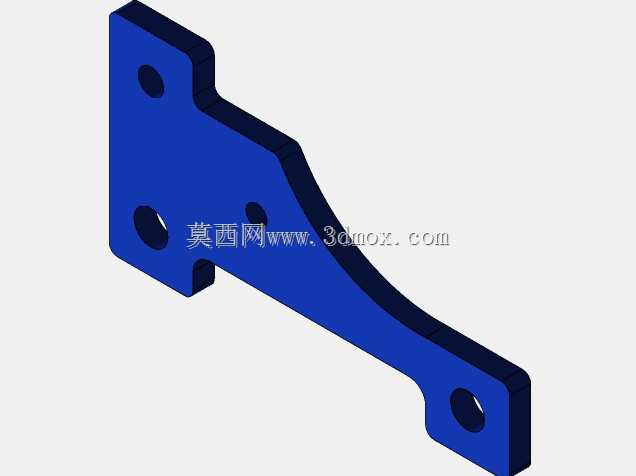

该轮式火炮结构的设计，最初面向军工科普展陈、青少年科创教具以及静态场景摆件的应用场景，在结构还原上兼顾了真实古炮的力学逻辑与迷你化适配的安装边界，整体轮距控制在适配桌面摆放的尺寸区间，炮身俯仰角度预留了合理的调节余量，不会因轮架干涉出现卡滞。从功能特性来看，四轮布局采用了前后对称的轮轴支撑结构，铜质炮管通过蓝色支架与轮架刚性连接，炮管尾部的配重结构与炮口形成合理的重心配比，即便在倾斜摆放的台面上也不会出现前倾倾覆的问题，轮组内部嵌入了模拟轴承的转动结构，可实现顺畅的推行移动，还原真实火炮的战场转移特性。设计思路上没有照搬大尺寸古炮的复杂炮架结构，而是做了轻量化的简化处理，去掉了真实火炮的反后坐、击发等复杂机构，保留了最具识别度的炮管轮廓、轮式支撑、侧方固定支架这些核心特征，支架与炮管的连接位置做了加厚的凸台处理，避免长期摆放出现连接位断裂的问题，炮管表面做了仿铜质的纹理处理，还原古旧金属的质感，轮组采用银灰色金属质感的轮毂搭配橙色轴套，色彩区分清晰，便于快速识别各个结构部件。在安装边界的考量上，所有外露部件都做了圆角钝化处理，没有尖锐的凸起棱角，适配教具场景的安全要求，整体结构没有易脱落的细小零件，所有连接位都采用卡扣加定位柱的固定方式，无需额外粘接即可完成组装，轮轴与支架的配合间隙控制在0.1毫米以内，既保证转动顺畅又不会出现松旷晃动的问题。炮管的内膛做了实心填充处理，避免空心结构带来的打印或加工变形问题，支架上的固定孔位与轮轴的同轴度公差控制在0.05毫米，保证四个轮子可以同时接触支撑面，不会出现三轮着地的悬空问题，炮身与支架的连接位置预留了定位销孔，组装时可以快速对齐，无需反复调整位置。这类结构除了用于静态展示外，也可作为机械结构教学的入门案例，帮助初学者理解轮式载具的重心分配、轴类零件的配合公差、支架类零件的受力优化等基础机械设计知识点，在做同比例场景搭配时，可适配微缩战场沙盘、复古工业风陈列柜等场景，尺寸上不会与常规比例的兵人、建筑模型出现比例失调的问题。
