Creo阵列参数化设计中心立柱式螺旋梯结构

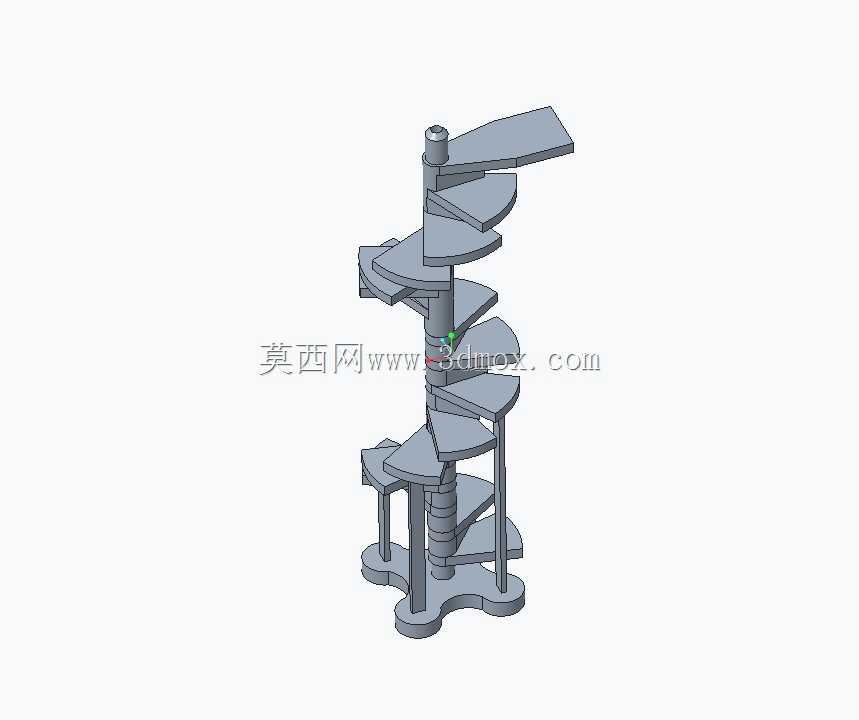

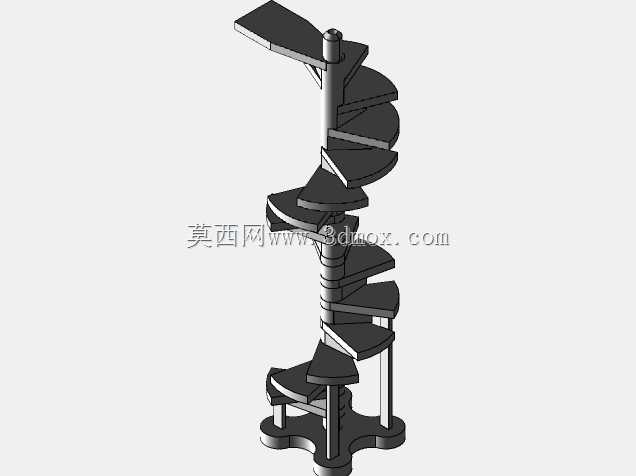

这类中心立柱式螺旋梯的应用场景覆盖紧凑空间的竖向交通搭建，常见于loft夹层、小型工业设备操作平台、户外设备检修通道、商铺夹层等对占地尺寸有严格限制的区域，相比直跑梯、双跑梯，其投影面为圆形，占用地面面积极小，能在不足两平米的竖向空间内完成多层标高的连通，适配层高2.8米到4.2米的常规竖向通行需求。从实际使用功能来看，该结构以中心实心立柱为核心承重载体，所有踏步均通过端部的安装孔套接在立柱上，沿立柱周向按固定升角螺旋排布，每一级踏步的悬挑端下方设置细支撑柱，与下一级踏步的板面连接形成连续的传力路径，避免踏步悬挑端受载后出现过大挠度变形，保障人员通行时的结构刚度。设计过程中采用Pattern阵列命令完成踏步排布是效率最高的实现方式，首先确定中心立柱的直径与总高度，根据通行需求计算单级踏步的升距，通常单级踏步高度控制在180mm到220mm之间，符合人体工程学的抬脚高度，踏步的扇形板面外端宽度控制在220mm以上，保证落脚时的接触面积足够，避免踏空风险。确定第一级踏步的安装角度、空间位置与支撑结构后，通过轴阵列方式设置周向旋转角度增量与轴向高度增量，一次性生成所有踏步与配套支撑构件，阵列过程中可随时调整角度增量与高度增量的参数，匹配不同层高、不同通行宽度的需求，无需逐个重复绘制踏步构件。从安装边界来看，该结构底部采用三瓣式扩展底座，通过膨胀螺栓与地面结构固定，底座的展开半径大于踏步悬挑长度的三分之一，保障整体结构的抗倾覆稳定性，顶部可根据安装场景选择与上层楼板结构铰接固定，或加装扶手立柱配套防护结构，整体安装时无需大面积破坏地面结构，构件可拆分运输到现场后逐件套入立柱拼接，适合狭小空间内的现场组装作业。结构设计时需注意踏步的厚度取值，通常采用4mm到6mm的钢板弯折成型时，需在踏步板面增设防滑压纹，若采用非金属材质制作则需调整支撑柱的排布密度，匹配对应材料的抗弯强度参数，避免长期受载后出现踏步断裂的风险。
