工业用A型蓝色方管支撑桌架结构设计

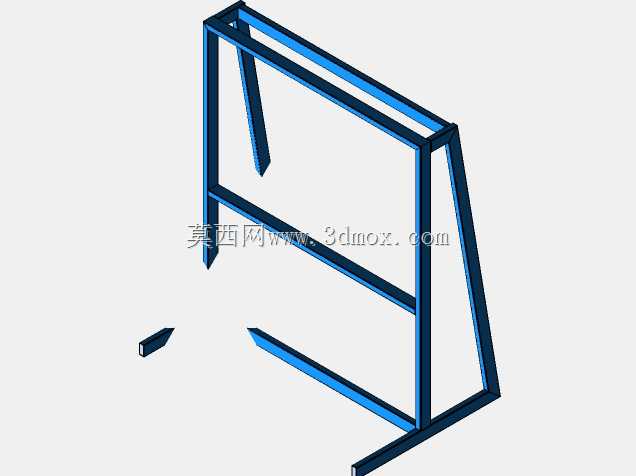

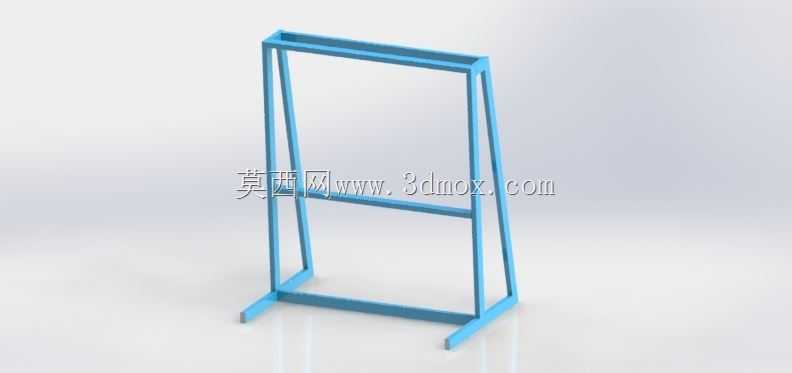

这款A型方管焊接支撑框架，主要适配车间工位操作台、实训工作台、轻型物料放置台的桌板承载需求，在小型装配工位、院校实训教室、维修作业台面场景中应用广泛，可直接承托木质、密度板、防静电台面等不同材质的桌板，替代传统固定式桌腿的安装局限。从结构设计逻辑来看，整体采用外张式A型侧架布局，两侧竖向方管从底部到顶部向内收窄，底脚向外延伸出小段支撑脚，这种布局相比垂直直腿结构，能大幅提升架体的抗侧翻能力，即使台面单侧放置偏重的工具、工件，也不会出现架体倾斜失稳的问题。架体上下分别设置顶部承托框与底部连接框，中部增设一道横向连接杆，既可以将两侧A型侧架连为整体，避免侧架出现外张变形，也能提升整体框架的抗扭刚度，防止架体在搬运或受水平力时出现菱形变形。顶部承托框采用同规格方管焊接成闭合矩形框架，框架上平面预留台面安装孔位，安装时桌板可直接通过自攻螺丝或螺栓固定在框体上，不需要额外加装支撑横梁，框体的内空尺寸可适配常规1200*600mm、1000*500mm规格的标准桌板，安装边界上要求放置地面的平整度误差不超过5mm，避免底脚出现悬空导致架体受力不均。底脚部分的外伸段长度经过受力核算，在架体承受额定均布载荷时，底脚的接地比压可均匀分布在四个支撑点，不会出现局部应力集中导致的地面压痕或架体变形。整体框架采用等壁厚方管弯折后焊接成型，所有焊接位置均做满焊处理，焊后打磨平整再做表面喷塑处理，蓝色喷塑层既可以提升架体的防锈耐刮能力，也适配工业车间的常规视觉标识要求。在实际使用中，这款架体不需要额外搭配斜撑配件，自身结构即可满足150kg以内的均布承载需求，安装时仅需要将桌板固定在顶部框体上即可投入使用，相比拆装式桌架，焊接式整体结构的装配效率更高，也不会出现连接件松动导致的台面晃动问题，适合长期固定位置的作业场景使用。架体的底部没有设置调节脚，适合在硬化水平地面使用，如果地面存在轻微不平整，可通过在底脚处加装薄垫片的方式调整水平，不需要对架体本身做二次加工。中部的横向连接杆除了结构加强作用外，也可以作为临时的线缆挂点、工具挂杆使用，拓展台面下方的空间利用率，不会占用腿部活动空间，操作人员在桌前作业时，腿部可完全伸入架体下方空间，不会出现磕碰问题。
