锥台形手动升降调节旋钮结构

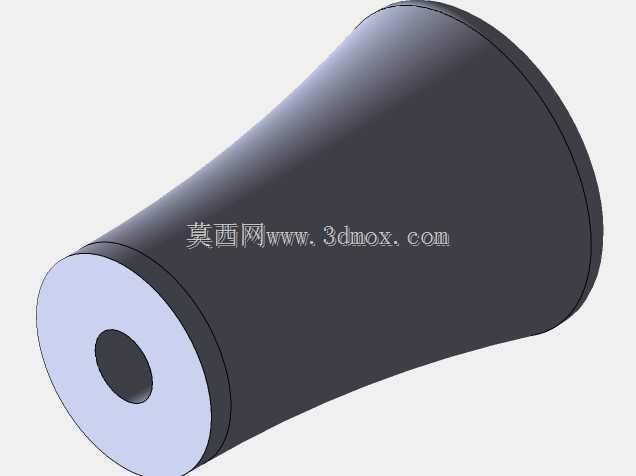

　　该旋钮采用锥台形外轮廓，小端朝向安装面，大端作为手指接触与施力区域，整体没有额外防滑滚花，而是依靠平滑锥面形成自然握持边界。这样的形态在面板空间受限的设备上比较常见，尤其适合传感器支架、小型升降导杆、实验台定位机构以及轻型调节轴端使用。操作者用拇指和食指捏住锥面即可转动，动作幅度小，定位反馈直接，不需要较大操作空间。

　　从结构上看，旋钮中心设置贯通圆孔，用于与调节螺杆或阀杆、导杆配合；端面形成环形承压面，安装后可贴合支架或轴肩，限制旋钮轴向窜动。锥台外壁从安装端向操作端逐渐扩大，既提高了手指扭转时的力臂，也让外观更简洁，减少积灰死角。对于需要频繁微调高度、间隙或位置的机构，这种旋钮比薄形平钮更容易发力，又不会像高头旋钮那样突出过多。

　　设计时需要重点确认中心孔与被连接件的配合关系。若用于螺杆升降，中心孔可做成光孔并配合紧定螺钉锁紧，也可在内孔加工螺纹直接驱动螺杆；若用于传感器位置微调，则应保留较小的孔径公差，避免旋钮与轴之间出现明显周向间隙。旋钮外表面建议保持连续圆角过渡，尤其是大端外缘，不应留下锐边，以减少长时间操作时的局部压痕。

　　安装边界方面，锥台小端直径决定面板开孔附近所需的最小避让区域，大端直径决定操作舒适性。小端贴近安装面时，应保证周围有足够手指进入的空间；若安装在钣金面板上，还需核对旋钮底部与面板之间是否需要垫片，以防止转动时划伤表面。旋钮高度不宜过大，否则会增加设备外凸尺寸，在搬运或调试过程中容易被误碰；高度过小则会削弱握持稳定性。

　　在实际选型中，这类旋钮常用于需要手动锁定或微调的升降支路，例如光电传感器支架的高度设定、小型工装压板的位置调节、导杆滑块的预紧以及台式设备的支脚升降。它承担的是人工设定与锁紧功能，不适合传递大扭矩，因此结构设计应偏向操作便利、装配简单和外形紧凑。三维建模时可先建立旋转体主体，再处理中心孔、端面台阶和边缘倒角；若后续要开模或机加工，还应补充拔模斜度、表面处理要求以及与轴配合的公差标注，使模型能够直接服务于结构评审和加工沟通。
