环形法兰盘类机械连接零件结构设计

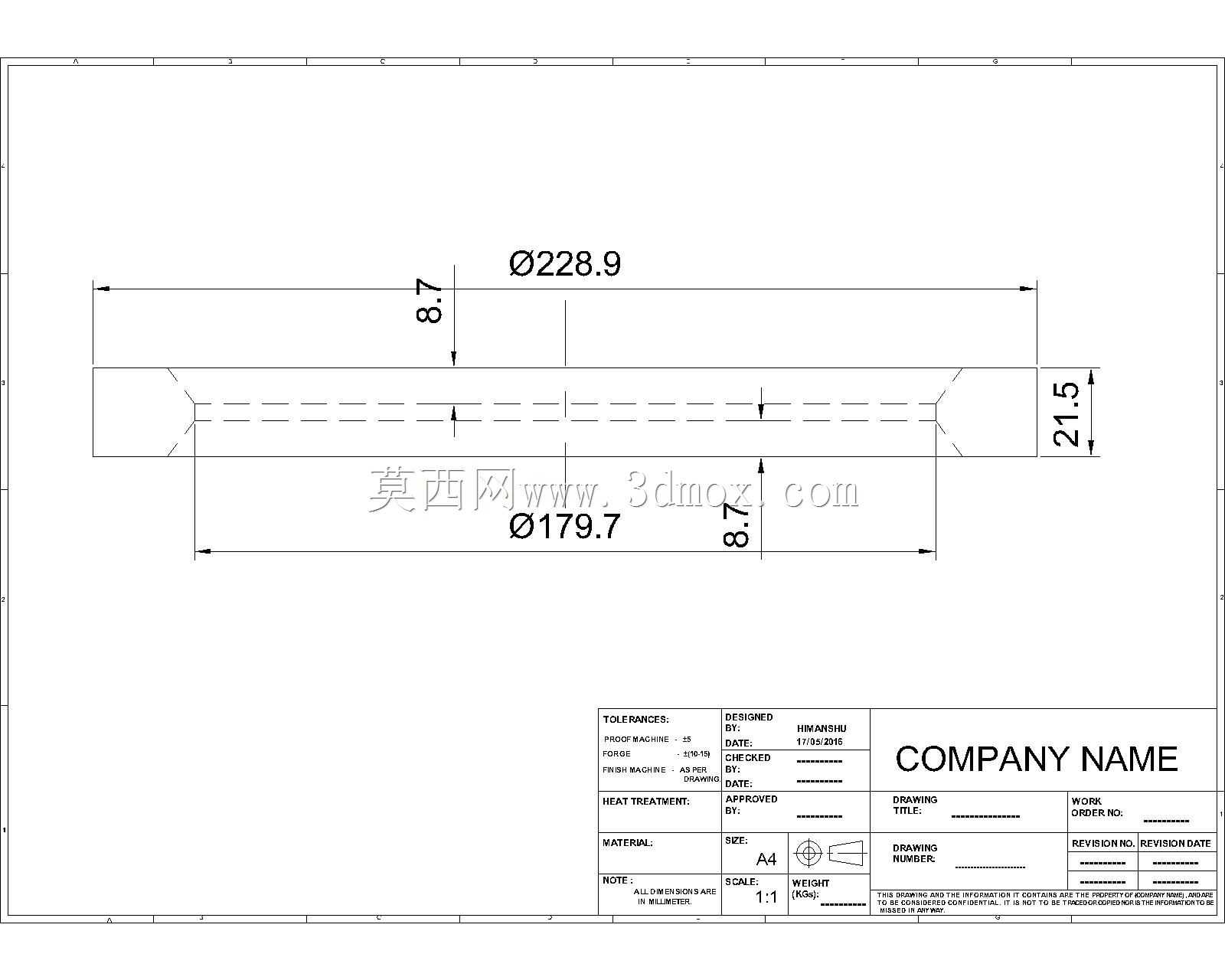

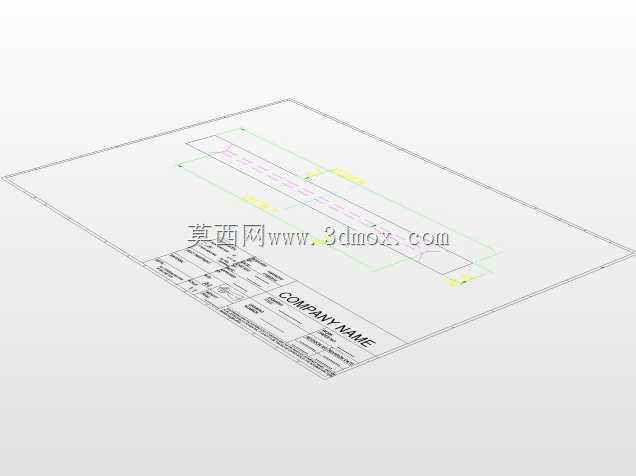

这类环形盘状连接构件，在流体输送管路、压力容器端盖、传动机构轴端连接场景中应用十分广泛，日常做设备结构设计时，这类零件的尺寸匹配直接决定整套连接结构的密封可靠性与装配同轴度。从图纸标注的尺寸来看，构件整体外径为228.9mm，内孔通径为179.7mm，总厚度21.5mm，两端各设置了8.7mm深度的倒角定位结构，这类结构设计主要是为了装配时快速对准配合件的止口，避免硬装配导致的密封面刮伤，同时能抵消一部分管路热胀冷缩带来的轴向窜动余量。做这类零件的结构设计时，首先要考虑的是安装边界的适配性：内孔尺寸需要完全匹配对接管路的通径要求，不能出现通径缩径导致的流体阻力增大问题，外径尺寸则要匹配配套螺栓的分布圆直径，预留足够的螺栓扳手操作空间，厚度方向的尺寸需要根据额定工作压力计算抗弯截面模量，避免承压后出现盘体翘曲导致密封失效。两端的定位止口深度设置为8.7mm，是经过配合公差计算的，这个深度既能保证装配时的径向定位精度，又不会因为止口过长导致装配拆卸困难，止口处的倒角角度通常取15度，方便装配时引导密封圈顺利进入密封槽，不会被锐边切损。在实际设备应用中，这类零件常配合橡胶垫片或者金属缠绕垫片使用，两端面的平面度公差需要控制在0.05mm以内，表面粗糙度不高于Ra1.6，才能保证密封面的有效贴合，避免出现渗漏问题。设计过程中还要考虑零件的加工工艺性，这类盘类零件通常采用棒料车削加工完成，所有尺寸标注都要符合车削加工的走刀顺序，避免出现无法加工的闭角结构，两端的结构对称设计也能减少加工时的装夹次数，一次装夹即可完成大部分尺寸的加工，有效降低加工成本与形位公差累积。在传动机构的轴端应用场景中，这类零件还会承担轴向定位的作用，内孔与轴的配合采用过渡配合，通过端盖螺栓锁紧后，能承受一定的轴向载荷，限制轴系的轴向窜动量，此时厚度方向的尺寸还要考虑锁紧螺栓的沉头深度，避免螺栓头突出端面影响其他部件的安装。做三维建模时，需要重点还原两端止口的同轴度公差，以及端面与内孔轴线的垂直度公差，这些形位公差是保证零件实际装配性能的核心参数，如果建模时忽略这些公差要求，后续生成的工程图就无法指导实际生产，加工出来的零件很容易出现装配错位、密封失效等问题。
