带底部防滑结构的饮用塑料瓶结构设计

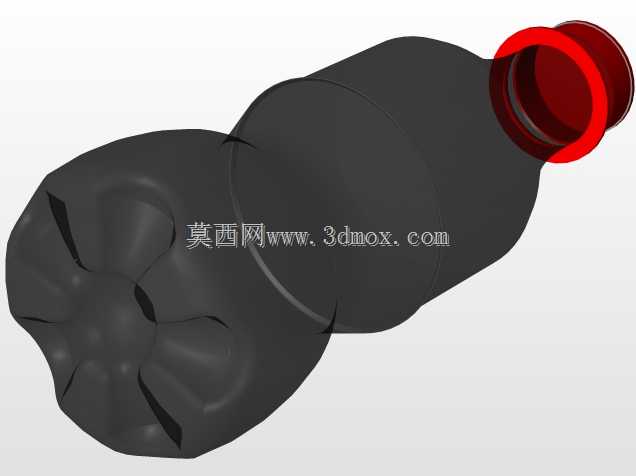

日常快消品包装领域里，PET塑料瓶的结构设计直接关联灌装效率、运输损耗与终端使用体验，这款瓶体的建模过程完全贴合量产吹塑工艺的实际要求，没有脱离生产实际的理想化曲面。从瓶口部分来看，采用标准的连续外螺纹结构，螺纹牙型的导程、牙高都匹配市面通用的旋盖头参数，灌装线的旋盖工位无需额外调整工装即可适配，瓶口端面做了0.3mm的平边处理，保证铝箔或PE垫片压合后的密封性能，避免运输过程中出现漏液问题。瓶身主体做了微收腰的曲面过渡，并非直筒结构，一方面是提升手持握持的贴合度，消费者单手握持时手指能自然贴合曲面弧度，不会出现直筒瓶容易打滑脱手的问题；另一方面收腰结构能提升瓶体的径向抗挤压能力，堆码运输过程中，即使受到侧向的堆叠压力，曲面结构能将应力分散到整个瓶身，不会出现局部凹陷变形的情况。最值得关注的是底部的花瓣式防滑凹槽结构，这个结构并非单纯的装饰造型，首先五瓣内凹的结构能提升瓶底的垂直承重能力，满瓶状态下堆码五层时，瓶底不会出现鼓胀变形，避免放置在平面上出现晃荡不稳的问题；其次凹槽形成的凸起筋条，能在灌装线的输送轨道上增加与输送带的摩擦力，高速输送时不会出现瓶体偏移、倒瓶的情况，提升整线的运行效率；另外内凹的结构预留了足够的冷缩余量，热灌装工艺下，瓶内液体冷却形成负压时，瓶底会向内微变形而不是向外鼓出，保证放置的平稳性。建模过程中所有的曲面都做了G2连续过渡，没有尖锐的棱角，一方面是吹塑过程中原料能均匀分布，不会出现局部壁厚过薄的问题，另一方面避免棱角位置在运输摩擦过程中出现应力开裂。瓶身与瓶口的过渡段做了渐变加厚处理，这个位置是旋盖时受力最集中的区域，加厚处理能避免旋盖扭矩过大时出现瓶口开裂的问题。整体尺寸适配常规500ml容量的灌装规格，瓶身最大直径符合自动贴标机的工位适配范围，标签贴附区域预留了足够的平整曲面，不会因为曲面起伏导致标签起皱、翘边。整个模型的壁厚参数按照吹塑工艺的常规要求设置，主体壁厚均匀，瓶口、瓶底位置做了局部加厚，完全符合量产开模的工艺要求，可直接用于结构验证、工艺仿真以及灌装线的工位适配调试。
