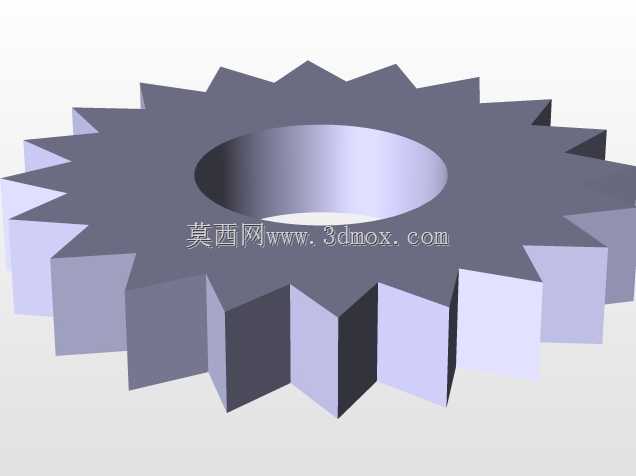

汽车传动系统用直齿圆柱齿轮结构

在汽车动力传递链路里，这类直齿圆柱齿轮是变速箱、分动箱等传动总成里的基础承载零件，日常工况下需要持续承接发动机输出端传递来的扭矩，通过轮齿间的精准啮合，把动力按照设定传动比传递给下一级传动组件，最终驱动车辆行驶。不同于斜齿齿轮的轴向分力特性，这款直齿结构在设计时优先考虑了传动效率与加工便利性，轮齿采用标准渐开线齿形，齿向与齿轮端面保持垂直，啮合过程中不存在轴向附加载荷，能有效降低支撑轴承的轴向受力负荷，适配中低速、大扭矩传递的传动场景，在商用车变速箱的低速挡位、驻车锁止机构中这类结构应用十分普遍。从设计逻辑来看，这款齿轮的内孔为光滑圆柱通孔，是核心安装定位基准，装配时通过过盈配合或者平键连接与传动轴实现周向固定，内孔的尺寸公差、圆柱度要求直接决定齿轮安装后的径向跳动量，若跳动超差会直接导致啮合间隙不均，运行中出现冲击、异响甚至轮齿断裂的故障。齿轮的齿顶圆、齿根圆尺寸经过严格匹配计算，齿厚参数按照对应模数、齿数的标准取值，保证与配对齿轮啮合时的齿侧间隙处于合理区间，既不会因为间隙过大造成传动回程误差，也不会因为间隙过小出现卡滞、润滑脂无法进入啮合面造成的异常磨损。齿根位置做了标准圆角过渡处理，避免应力集中，这也是承受交变载荷的齿轮零件必须考虑的设计细节，车辆行驶过程中齿轮承受的是周期性变化的弯曲应力，齿根位置是应力集中最高的区域，合理的圆角过渡能大幅提升轮齿的疲劳寿命，减少断齿失效概率。齿轮的端面平整度也有明确要求，装配时端面会与轴肩、挡圈等定位部件贴合，若端面平面度超差，会导致齿轮安装偏斜，啮合时出现偏载，造成轮齿单侧过度磨损，大幅缩短零件使用寿命。实际应用中，这类齿轮的润滑多采用飞溅润滑方式，齿轮箱内的润滑油在齿轮转动过程中被带起，进入啮合齿面形成油膜，减少金属间的直接摩擦，因此齿面粗糙度也需要控制在合理范围，过于粗糙的齿面会破坏油膜连续性，加剧磨损，过高的齿面光洁度则会增加加工成本，没有实际工程意义。在装配边界上，这款齿轮的轴向尺寸需要与相邻零件预留合理的窜动间隙，避免热胀冷缩造成齿轮被轴向顶死，同时外圆齿顶与箱体内壁也要预留足够安全距离，防止运行过程中齿顶与箱体发生剐蹭，造成零件损坏。
