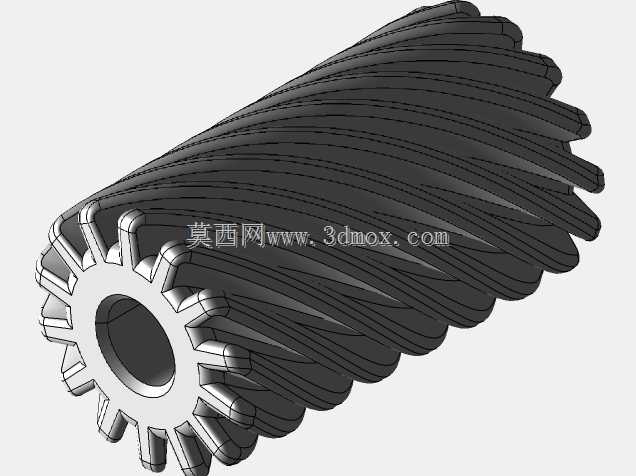

高精度斜齿圆柱齿轮传动件结构设计

这款斜齿圆柱齿轮的设计，核心围绕重载传动场景下的平稳性需求展开，区别于直齿圆柱齿轮的瞬时线接触啮合特性，斜齿的齿向螺旋角设计让轮齿进入与退出啮合的过程呈渐进式，能有效降低传动过程中的冲击、振动与运行噪音，在中高速、重载的传动链路中适配性极强。从实际应用场景来看，这类齿轮常被布置在减速机、机床主轴箱、自动化输送设备的动力传输单元中，也可作为新能源汽车传动系统、工程机械变速机构的核心传动零件，承担转速匹配、扭矩传递的核心作用，相比直齿轮能承受更大的单齿载荷，传动效率也能维持在较高水平。

设计过程中首先要明确安装边界约束，中心孔作为安装定位基准，其内径尺寸需要与适配的传动轴径做公差匹配，通常采用基孔制过渡配合保证同轴度，避免运转过程中出现偏心引发的动不平衡问题；轮毂部分的厚度需要根据传递的额定扭矩核算，保证键槽连接的强度足够，不会在峰值载荷下出现轮毂开裂或键连接失效的问题。齿宽的设计需要结合啮合重合度要求，斜齿轮的重合度会随齿宽、螺旋角的增大而提升，但过大的螺旋角会增大轴向分力，对配套轴承的轴向承载能力提出更高要求，因此设计时需要平衡重合度与轴向载荷的关系，通常螺旋角选取在8°到20°区间内，适配常规深沟球轴承或角接触轴承的承载范围。

轮齿部分的齿廓采用渐开线齿形，建模过程中需要严格控制齿形公差、齿向公差，保证啮合时的齿面接触斑点分布符合要求，避免出现偏载导致的齿面局部磨损加剧。齿端做了微小的倒角处理，既可以避免安装过程中轮齿边缘磕碰产生毛刺，也能在啮合初始阶段减少齿端的应力集中，提升轮齿的疲劳寿命。齿轮的整体外形为圆柱状，外径尺寸需要根据传动比、模数参数计算确定，安装时需要保证配对齿轮的轴线平行度误差在允许范围内，否则会引发齿面接触不良、传动噪音增大甚至轮齿折断的故障。

从结构细节来看，轮体部分采用实心辐板式结构，适合中小尺寸的齿轮应用，既可以控制整体重量，也能保证轮体的刚性，避免运转过程中出现辐板变形影响啮合精度。齿面的加工精度需要匹配应用场景的转速要求，高速传动场景下需要更高的齿面光洁度与形位公差等级，低速重载场景则可以适当放宽精度要求以控制加工成本。这类斜齿轮在装配时通常需要配套轴向限位结构，抵消啮合产生的轴向分力，保证齿轮在轴上的轴向位置固定，不会出现窜动影响啮合间隙。
