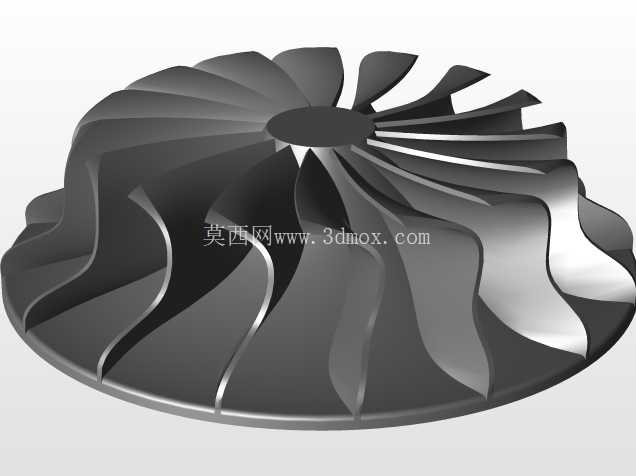

离心式流体机械曲面叶轮结构设计

　　在各类透平流体设备的核心部件选型与结构设计中，叶轮作为能量转换的核心载体，其曲面造型精度直接决定整机的运行效率与运行稳定性。这类曲面叶轮广泛应用在离心压缩机、涡轮增压器、小型工业透平膨胀机、高速离心风机等设备中，承担着将原动机输入的机械能转化为流体压力能与动能的核心作用，在工业气源供给、内燃机增压、工业废气能量回收、航空辅助动力单元等场景中都是不可替代的核心结构件。

　　从实际工程设计的角度出发，这类叶轮的造型首先要匹配安装边界的约束：轮盘中心的定位轴孔需要与配套转轴的配合公差保持一致，通常采用基孔制过渡配合满足高速旋转下的同轴度要求，轴孔周边预留的锁紧螺纹孔位置需要与轴端压盖的安装孔位完全对应，避免高速运转下出现动平衡偏移。轮盘的外圆直径需要匹配对应蜗壳的内壁流道间隙，单边间隙通常控制在叶轮直径的千分之二到千分之五之间，间隙过大会造成流体回流损失降低效率，间隙过小则容易在热态运行时出现轮盘与蜗壳的刮擦故障。

　　叶片的曲面设计是整个叶轮结构的核心，不同于直板叶片的低压风机，这类后弯式三元流叶片需要按照流体在流道内的实际流动轨迹进行型线构建，从轮盖侧到轮盘侧的叶片安装角呈现连续渐变的状态，能够有效降低流道内的流动分离损失，减少叶轮运行时的气动噪声与涡流损耗。叶片的数量选择需要兼顾单叶片载荷与流道阻塞率，叶片过少会造成单叶片承受的流体载荷过大，容易在高速运行时出现叶片共振，叶片过多则会挤占流道通流面积，增大流体的沿程摩擦损失。叶片与轮盘、轮盖的连接处需要设计连续的圆角过渡，避免应力集中造成的疲劳裂纹，尤其是在高速旋转工况下，圆角区域的应力集中系数会直接影响叶轮的整体疲劳寿命。

　　在建模过程中，曲面的连续性是需要重点把控的环节，叶片型面需要保证G2以上的曲率连续，避免出现局部曲率突变造成的流动滞止区，轮盖侧的流道型线需要平滑收敛，引导流体从轴向进气平稳过渡到径向出气，减少气流转向时的冲击损失。叶轮的整体动平衡等级需要按照设备的运行转速进行匹配，通常高速运行的这类叶轮需要做到G2.5级以上的动平衡精度，在建模阶段就需要对整个回转体的质量分布进行校核，避免后续实体加工后出现过大的不平衡量需要额外去重。

　　从安装适配的角度来看，这类叶轮的轴向定位尺寸需要严格匹配转轴的轴肩定位面，轮盘背面的密封槽位置需要与配套的迷宫密封齿位对齐，防止运行时出现流体的级间泄漏。对于采用过盈装配的叶轮结构，建模时还需要考虑轴孔的过盈量对应的装配应力，确保过盈量在材料的许用应力范围内，不会出现装配时的轮盘开裂问题。叶片的出口安装角需要匹配后续扩压器的入口气流角，保证从叶轮流出的高速流体能够平稳进入扩压器进行减速增压，最大化整个级的能量转换效率。

　　在实际的工程应用中，这类叶轮的材质选择通常根据运行介质与转速确定，空气介质下多采用高强度铝合金或者锻钢，腐蚀介质环境下则会采用不锈钢或者钛合金材质，建模阶段预留的加工余量需要匹配对应的加工工艺，五轴铣削加工的叶轮表面余量通常控制在均匀的0.3-0.5mm，保证后续精加工时的切削力稳定，避免叶片加工变形。整个叶轮的结构设计没有多余的冗余结构，所有型面的设计都围绕流体流动特性与结构强度要求展开，既满足高速旋转下的结构强度要求，也能够最大化流体通过时的能量转换效率。
