双耳式对称冲压金属连接固定件

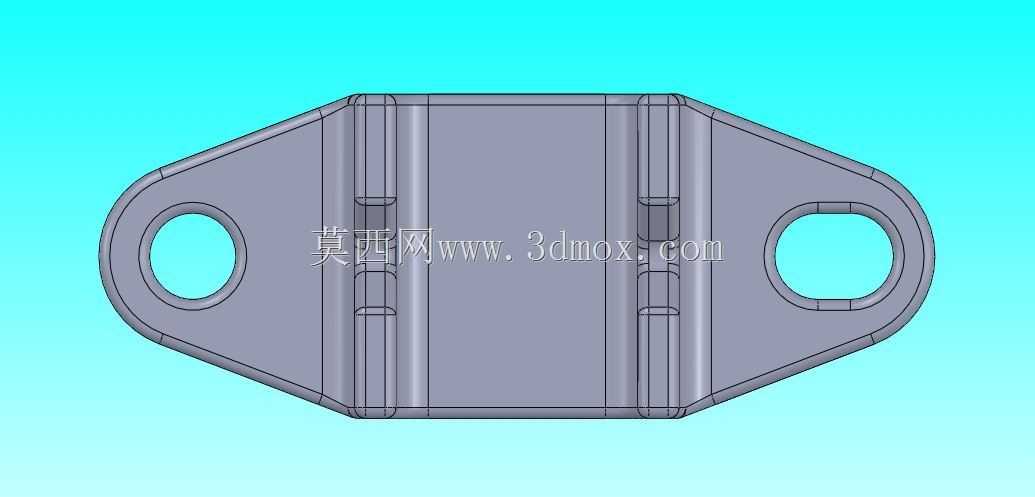

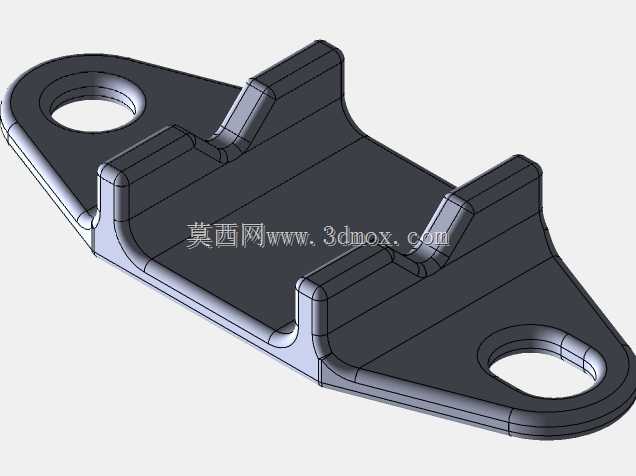

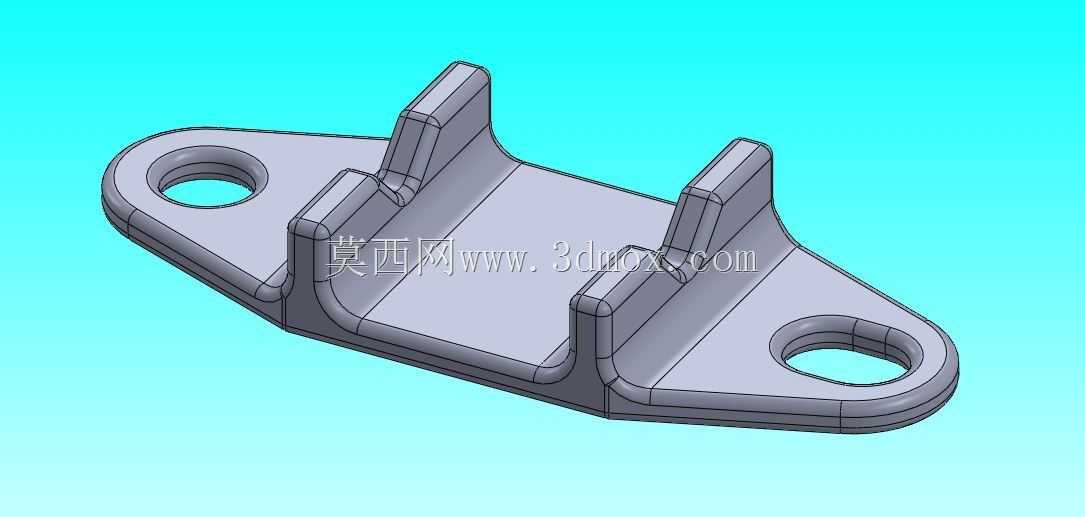

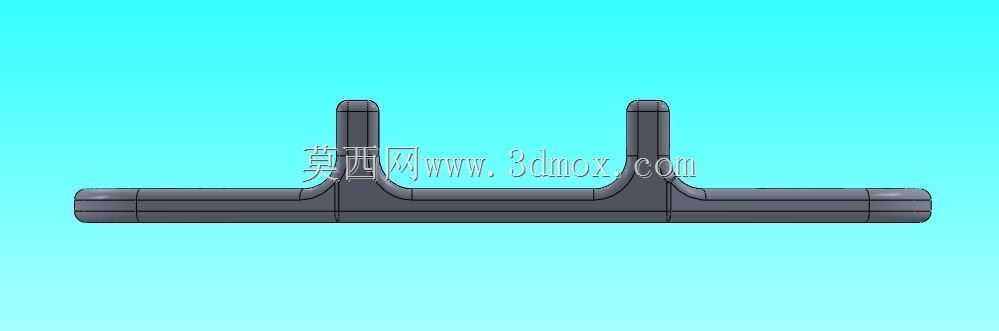

这类双耳对称结构的金属固定件，在轻载吊装、管线架设、小型设备挂载场景中应用十分广泛，日常在车间工装架搭建、户外管线支吊架、小型机电设备的壁挂安装点位都能见到同结构的配件。从结构设计来看，整体采用对称式布局，两侧伸出的耳片各开有一个同轴度要求较高的圆形安装孔，中间区域做了两道平行的凸起加强筋，直接通过冲压弯折成型，不需要额外焊接加强结构，既控制了零件整体重量，又能提升中部区域的抗弯折能力，避免挂载受力时中部出现凹陷变形。设计时首先要明确安装边界：两侧耳片的外轮廓做了圆弧过渡，没有尖锐棱角，既避免安装时划伤操作人员，也能减少应力集中点，防止长期受交变载荷时出现开裂；两个安装孔的中心距是核心安装尺寸，选型时需要匹配现场安装点位的螺栓间距，孔的内径要适配对应规格的连接螺栓，预留合理的装配间隙但不能过大，避免挂载时出现窜动。中间的主体平面区域是主要的承载贴合面，设计时保证了平面度要求，安装时可以和被固定件的表面完全贴合，不会出现局部翘曲导致受力不均的问题；两道加强筋的高度没有超过耳片的平面高度，不会影响零件和安装基面的贴合效果，筋条的圆角过渡处理也能减少冲压成型时的材料应力集中，降低成型过程中出现开裂的不良率。实际使用时，这类配件可以通过两侧耳片的螺栓孔完成与安装基面的固定，中间平面可以直接承托被固定的工件，也可以通过焊接、铆接的方式和其他结构件组合成完整的挂载支架，相比单侧耳片的固定件，双耳对称结构的受力更均衡，不会出现单侧偏载导致的螺栓松动问题，在静态挂载场景下的长期可靠性更有保障。建模过程中需要重点管控耳片安装孔的位置度、中间贴合面的平面度以及加强筋的成型尺寸，这些参数直接影响后续零件的装配适配性和实际承载能力，尤其是两个安装孔的同轴度如果偏差过大，现场安装时会出现螺栓无法穿入的问题，直接导致零件报废。
