内燃机活塞结构三维设计模型

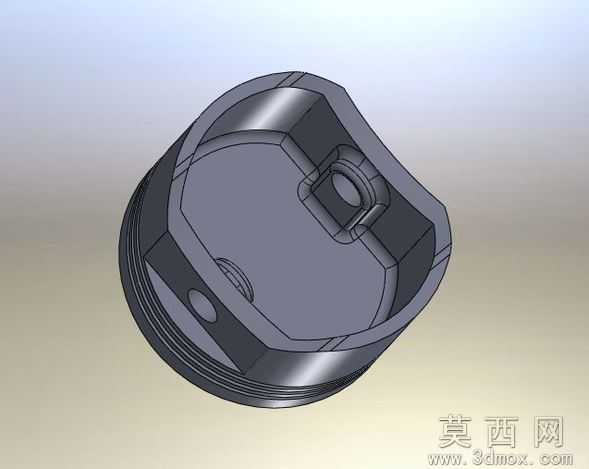

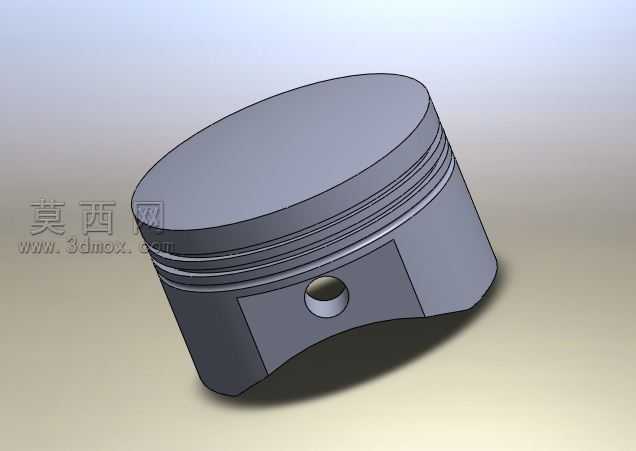

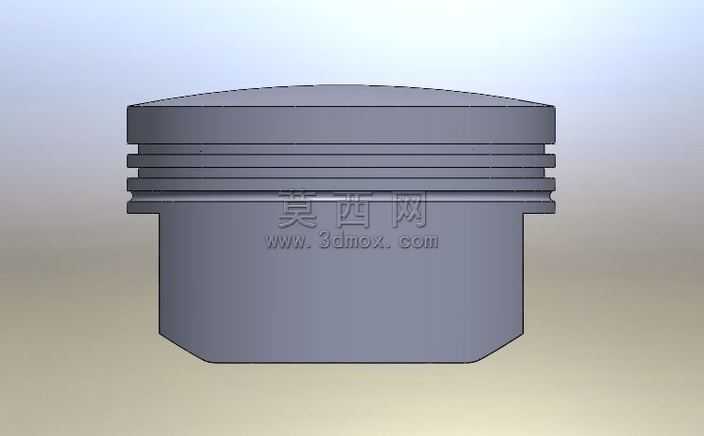

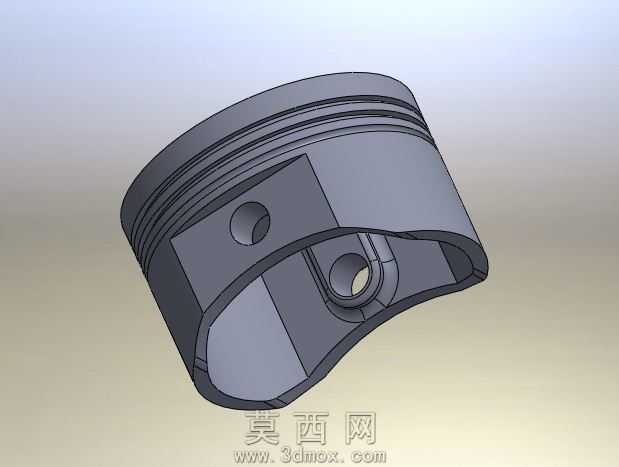

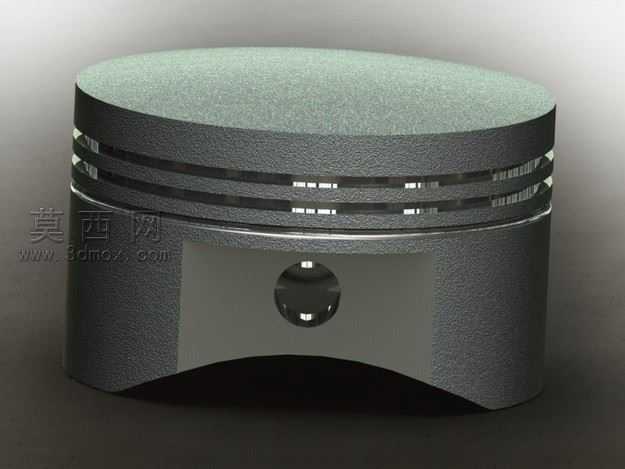

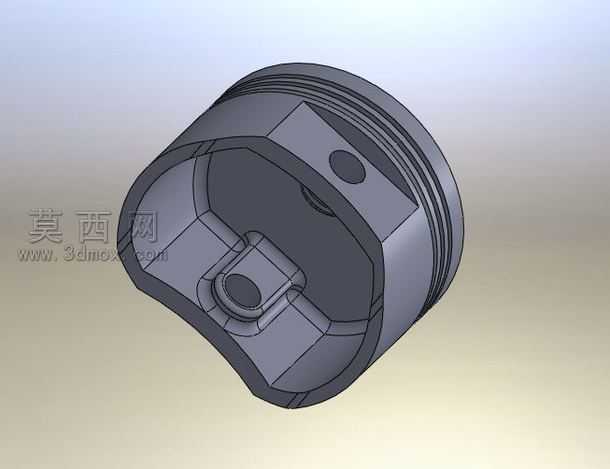

本模型为内燃机核心往复运动部件活塞的三维参数化设计成果，建模过程以实际发动机活塞的工程尺寸规范为基准，在三维建模环境中首先完成活塞整体轮廓的草绘定位，精准绘制活塞顶部的燃烧室适配型面、头部环带区域以及裙部的导向曲面，通过拉伸、旋转、切除等基础建模指令完成主体结构的初步搭建。模型头部区域严格按照活塞环的装配需求，设计了多道等距分布的环槽结构，每道环槽的宽度、深度参数均匹配标准气环与油环的装配尺寸，环槽边缘做了微小的倒角处理，还原实际加工中的去毛刺工艺特征，避免装配时出现应力集中问题。活塞销座部分采用对称式加强结构设计，销孔位置与活塞中心轴线保持精准的同轴度公差，销孔内壁做了光滑过渡处理，销座与裙部的连接区域设置了渐变式加强筋，在保证结构强度的同时合理控制活塞整体重量，适配内燃机往复运动的轻量化需求。裙部型面采用了中凸变椭圆的仿生设计思路，模拟实际活塞工作时受热膨胀后的形变补偿形态，裙部下缘做了弧形缺口设计，规避活塞运动到下止点时与曲轴平衡块发生运动干涉。材质渲染阶段，为活塞主体赋予了高硅铝合金的金属材质，调整材质的粗糙度、金属度参数还原铸铝件的哑光金属质感，环槽区域做了细微的色差区分，模拟活塞环装配后的视觉效果，整体渲染采用柔和的漫反射光照环境，清晰呈现活塞各部位的结构轮廓与细节特征。建模过程中对各部位的尺寸参数做了关联约束，可通过修改关键参数快速调整活塞的整体规格，适配不同排量内燃机的设计需求，模型各结构之间无重叠、破面等建模缺陷，可直接用于装配模拟、运动仿真以及工程图纸的导出工作，完整还原了活塞从顶部承压、环带密封到裙部导向、销座传力的全结构功能特征，清晰展现了活塞作为内燃机动力传递核心部件的结构设计逻辑。
