带椭圆减重孔法兰式凸台连接基座结构

项目分类:通用机械零部件 发布时间:2024-12-23 ID:862470
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构
  • 带椭圆减重孔法兰式凸台连接基座结构

  这类带椭圆减重孔的法兰式凸台连接基座,常应用在需要轴向定位与周向支撑的机电设备装配场景中,比如小型动力单元的输出端定位、管路系统的过渡连接座、低压电气柜内部的绝缘支撑固定位,都能见到同结构逻辑的零件身影。从实际使用角度看,它的核心作用是实现两个不同直径部件的同轴过渡连接,上方的圆柱凸台带有内孔,可直接穿入轴类零件或者对接管路端头,依靠凸台的圆柱面实现径向定位,避免连接后出现同轴度偏差导致的运转磨损或者密封泄漏问题。下方的法兰盘边缘做了外翻的平边设计,安装时可以贴合在设备的安装基准面上,通过沿法兰盘周向布置的安装孔实现锁紧固定,相比无法兰的直插式连接,这种结构的抗倾覆力矩能力更强,能承受一定的侧向载荷,不会因为设备运行中的振动出现连接松脱。

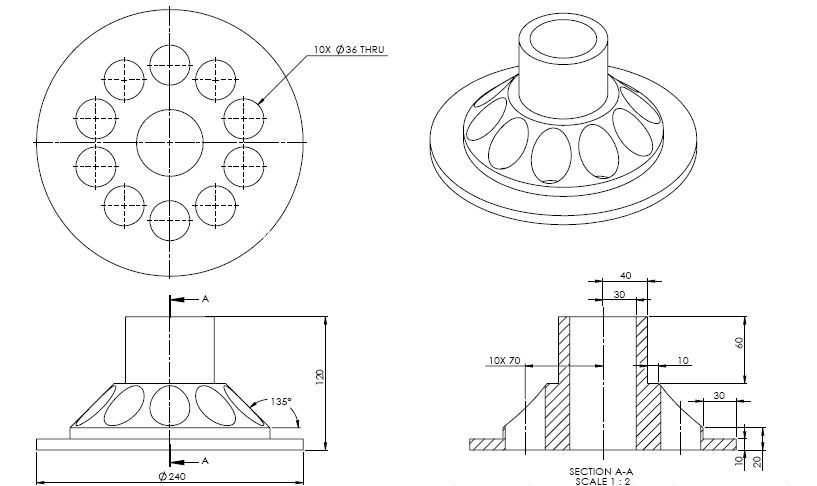

  设计这类零件时,首先要确定的是上方凸台的内孔直径与配合公差,根据对接部件的尺寸选择间隙配合或者过渡配合,若用于转动部件的支撑,内孔表面还需要预留加工余量满足粗糙度要求,避免轴件转动时出现卡滞。凸台的高度需要匹配对接部件的插入深度,既要保证足够的配合长度来分散载荷,又不能过高导致整体结构冗余,增加不必要的安装空间占用。下方法兰盘的直径设计需要兼顾安装空间与固定强度,法兰边缘超出凸台根部的宽度要能容纳安装孔的布置,同时保证孔边到法兰外缘的距离满足强度要求,避免锁紧时出现法兰边缘开裂的问题。

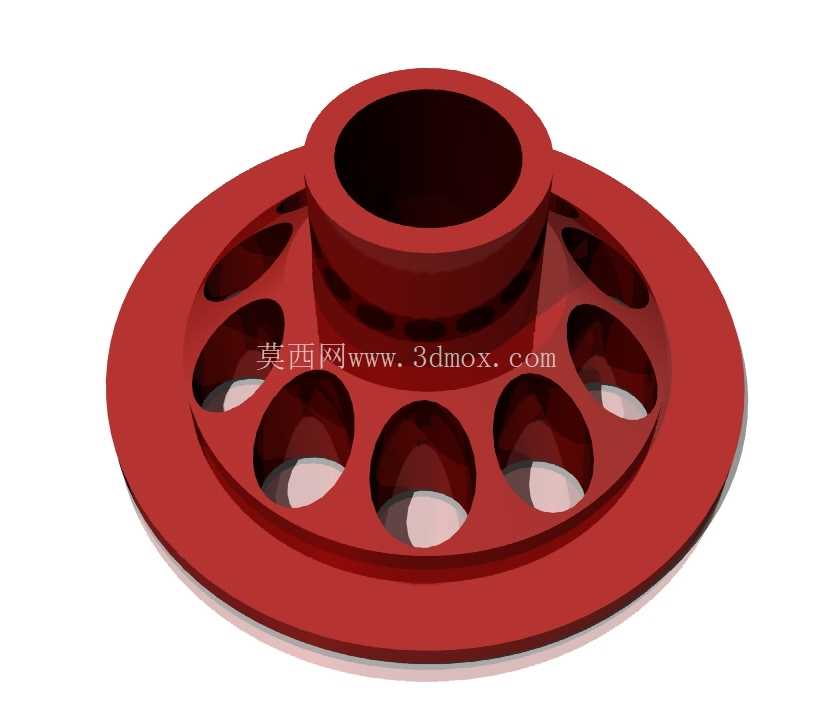

  法兰盘上的椭圆孔并非随意开设,这类椭圆减重孔的位置经过受力校核,全部布置在法兰盘受力较小的非安装区域,在不降低法兰整体结构强度的前提下,尽可能去除多余材料,既可以降低零件自身重量,减少设备整体的负载,也能在注塑或者铸造成型时减少材料收缩导致的变形,提升零件成型后的尺寸精度。椭圆孔的边缘都做了圆弧过渡处理,避免应力集中,在承受交变载荷时不会从孔边位置出现裂纹。法兰盘与上方凸台的衔接位置做了一圈加厚的凸环结构,这个位置是整个零件的应力集中区,加厚处理可以提升根部的抗弯折强度,当凸台承受侧向力时,应力能通过凸环均匀分散到整个法兰盘面上,不会在根部出现断裂。

  从安装边界来看,这类零件的安装基准面是法兰盘的下表面,设计时需要保证该平面的平面度公差,安装后才能与设备基面完全贴合,不会出现倾斜导致凸台轴线偏斜。法兰盘上的安装孔位置需要与设备基面上的螺纹孔位置严格对应,孔位公差控制在合理范围内,避免安装时出现孔位错位无法锁紧的问题。零件整体的轴向总高度决定了安装后凸台顶端距离基面的高度,在设备整体布局时需要预留对应的空间,避免凸台与周边其他部件出现干涉。如果用于有密封要求的场景,法兰盘下表面还可以开设密封槽,安装时嵌入密封圈就能实现端面密封,防止介质从连接位置泄漏。

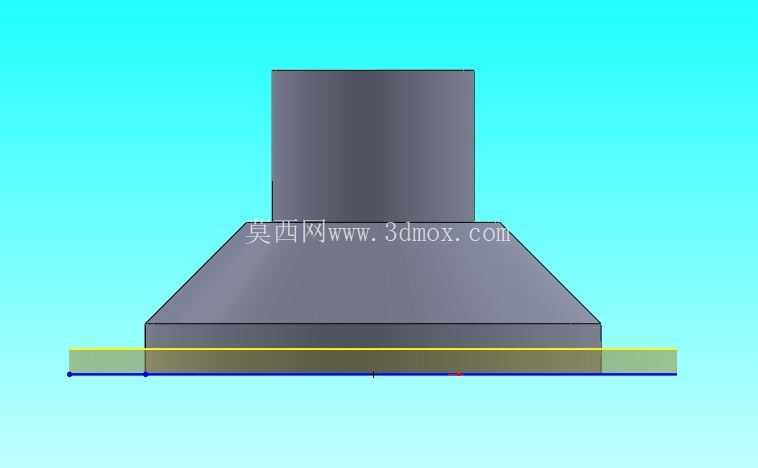

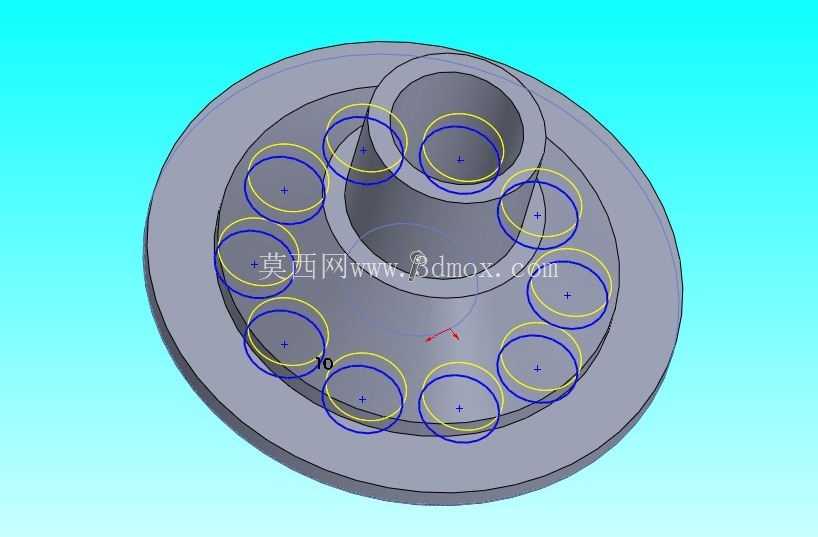

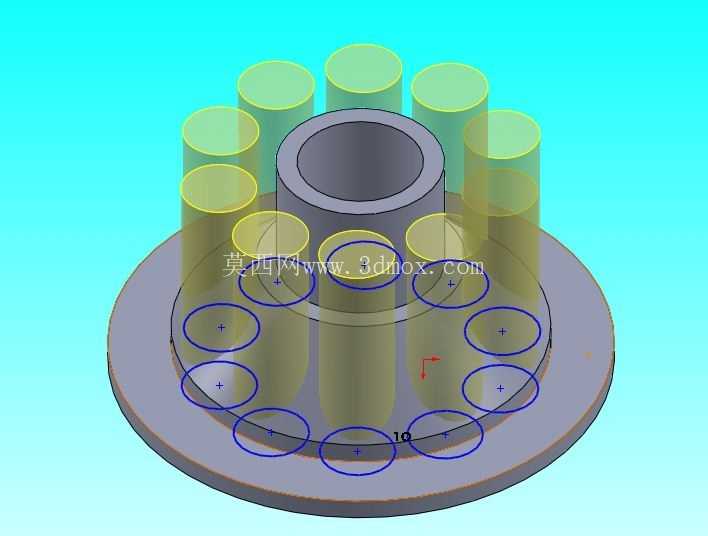

  在实际建模过程中,这类回转类带均布特征的零件,优先采用旋转凸台命令生成主体基础结构,再通过圆周阵列命令生成均布的椭圆减重孔,能有效保证各个孔位的角度一致性,避免逐个绘制导致的位置偏差。建模时需要注意各个过渡圆角的尺寸匹配,凸台与法兰衔接处的圆角、椭圆孔边缘的圆角、法兰外缘的倒角都要符合机械加工的工艺要求,避免出现无法加工的尖锐内角。如果是用于批量生产的注塑件,还要考虑拔模斜度的设置,凸台外表面、法兰盘侧面、减重孔内壁都要设置合理的拔模角度,保证零件成型后能顺利从模具中脱出,不会出现表面拉伤的问题。
