流线扭曲曲面造型创意练习构件

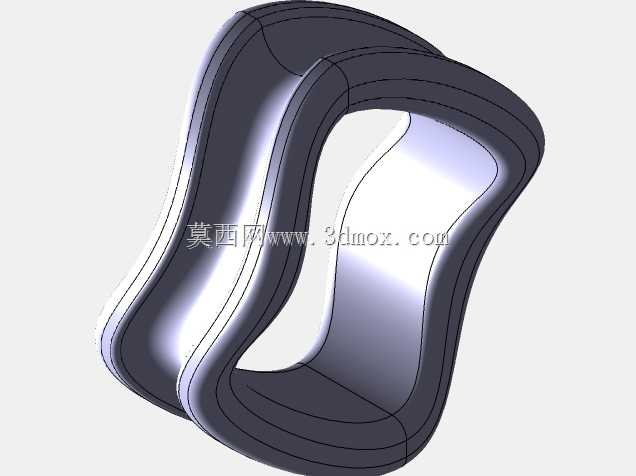

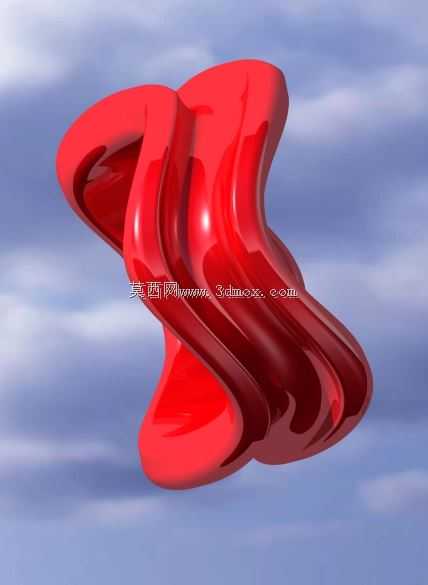

这类流线扭曲曲面构件的设计练习，核心是帮助建模从业者掌握高阶曲面连续过渡的处理逻辑，在实际工业场景中，这类曲面处理逻辑可覆盖多个领域的外观件与功能件开发。从设计思路来看，整个造型没有采用常规的规则几何拼接，而是以中心对称的扭曲流线为核心骨架，通过多截面曲面的曲率连续匹配，让整个构件的表面没有生硬的折角，所有曲面过渡都保持G2以上的连续度，光线照射下的反射条纹均匀顺滑，没有突兀的扭曲断层，这也是曲面建模练习中需要重点把控的细节——很多初学者做这类扭曲造型时，容易在曲面扭转的中段出现曲率突变，不仅影响外观质感，若后续用于实际产品开模，还会在脱模阶段出现应力集中、表面流痕等问题。

从实际应用的角度拆解，这类曲面造型逻辑可直接迁移到多个场景：比如流体管道的变径过渡段，通过流线扭曲的曲面设计可以减少介质流经时的紊流阻力，降低管路运行的能耗与振动；再比如工业设备的外观护罩，采用这类顺滑曲面可以减少棱角积尘，同时提升设备整体的视觉质感，在食品加工、医药生产类设备中，无死角的顺滑曲面也更便于日常清洁消杀，符合卫生级设备的设计要求。

在建模过程中，需要先确定构件的整体边界尺寸，整个构件的外轮廓最大回转直径控制在合理的安装范围内，没有超出常规安装工位的边界，中心对称的结构也让构件不管是卧式安装还是立式安装，都能保持重心稳定，不会出现偏载问题。曲面构建阶段，需要先绘制多个不同角度的截面轮廓，每个截面的控制点数量保持一致，避免后续曲面放样时出现扭曲错位，同时要反复检查曲面的曲率梳，确保每个过渡段的曲率变化平缓，没有反向的曲率拐点。如果是用于实际生产的零部件，还需要在曲面完成后增加均匀的壁厚，预留安装定位的止口与连接孔位，同时核算构件的整体重量，确保安装后不会对配套结构造成额外负载。

这类练习的核心价值不在于构件本身的直接使用，而是通过完整的曲面构建流程，掌握复杂曲面的质量检查方法、连续度控制技巧，这些能力在后续做消费电子外壳、汽车内外饰覆盖件、流体设备过流部件时都能直接复用，很多刚接触高阶曲面建模的从业者，往往会忽略曲面的工程实用性，只追求视觉上的扭曲效果，却忽略了曲面的可制造性，比如曲面的拔模角度、壁厚均匀性、转角处的圆角半径是否符合加工工艺要求，这些细节都需要在练习阶段就养成检查习惯，避免后续做实际项目时出现设计无法落地的问题。
